手持双摇杆ESP32无线遥控终端结构

　　该手持遥控终端面向小型移动机器人、实验平台、教学车辆及短距离无线控制场景，采用双手对称握持的布局思路，将高频操作件集中在拇指自然覆盖区域，降低长时间操控时的手腕负担。整机外壳以圆角矩形盒体为基础，边缘做连续过渡，背部和侧部形成适合手掌贴合的握持边界；前面板保留较大的平整安装面，用于布置摇杆、旋钮、按键、显示屏、开关及天线座，结构层次清晰，便于后续装配和维护。

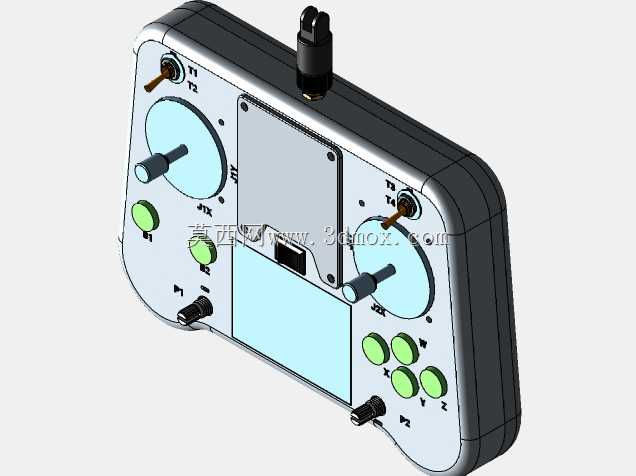

　　面板左侧设置一组大行程摇杆，周边配合功能拨杆、绿色按钮和接口件；右侧采用相同的操控逻辑，布置另一组摇杆及对应开关，使方向、速度、姿态或通道切换能够由双手分别完成。中部区域预留显示屏窗口和矩形电子模块安装位，屏幕下方排列四颗圆形功能按键，可承担菜单确认、返回、模式选择等操作。顶部独立设置天线安装座，天线沿壳体上方向外延伸，避免手部遮挡无线信号；侧边和下部预留旋钮、插口及固定件位置，满足充电、调试、外接或扩展需求。

　　从结构设计角度看，前面板各操作件之间保留了明确的间距，摇杆运动圆周与按钮、屏幕边界互不干涉，手指在快速切换时不易误触。壳体采用上下扣合或螺钉紧固的典型手持设备形式，面板上的安装孔位围绕摇杆、屏幕和模块区域分布，能够为PCB、电池、摇杆电位器及无线模块提供稳定支撑。外壳壁厚、转角圆角和局部加强位置需要兼顾轻量化与抗跌落要求，内部筋位可围绕电池仓、屏幕背面和摇杆底座布置，既限制元器件晃动，也减少壳体受压变形。

　　安装边界方面，该模型重点表达外部操控件与壳体之间的相对位置，适合作为外壳造型、面板开孔和内部堆叠设计的参考。摇杆需根据实际选用件确认轴径、螺纹高度、锁紧方式和底部电位器尺寸；屏幕窗口应与显示模组可视区、遮光边框和粘接或螺钉固定空间相匹配；天线座位置需兼顾射频方向、壳体密封和装配顺序。按钮帽突出面板的高度不宜过大，侧边开关则要保证佩戴手套时仍可分辨操作。

　　在实际应用中，这类遥控终端可用于机器人调试、无人小车控制、机械动作演示、自动化设备手动干预以及实验教学。双手摇杆布局适合连续比例控制，独立按键和拨杆可承担离散指令，屏幕则用于显示通道状态、电量、连接情况或参数反馈。设计时应将PCB接插件、电池厚度、摇杆尾部高度和壳体内部深度同步校核，避免外观面确定后出现元件干涉。线缆走向宜沿壳体内侧预留线槽，天线馈线远离大电流回路，握持区不应被硬棱或螺钉头占据。整体结构强调可制造性、拆装便利性和操控识别性，为后续工程细化、元器件选型及手板验证提供完整的三维空间依据。
