适配300ZX车型的制动器燃油管路固定支架

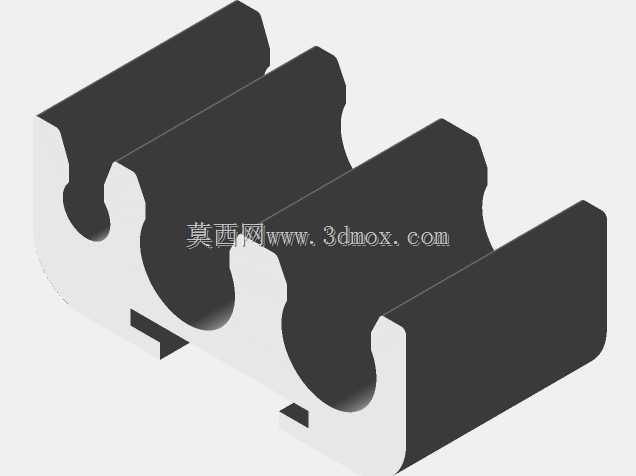

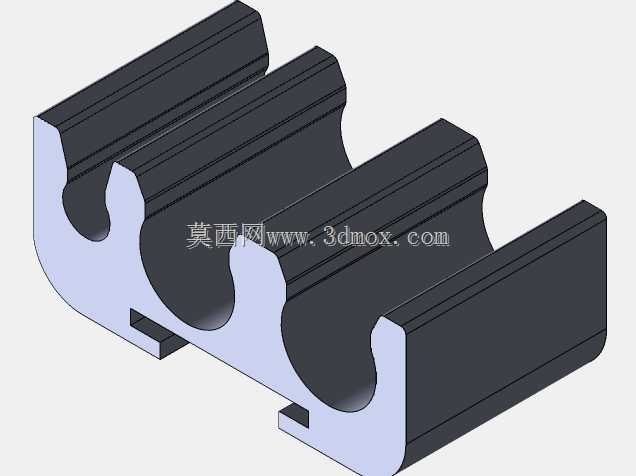

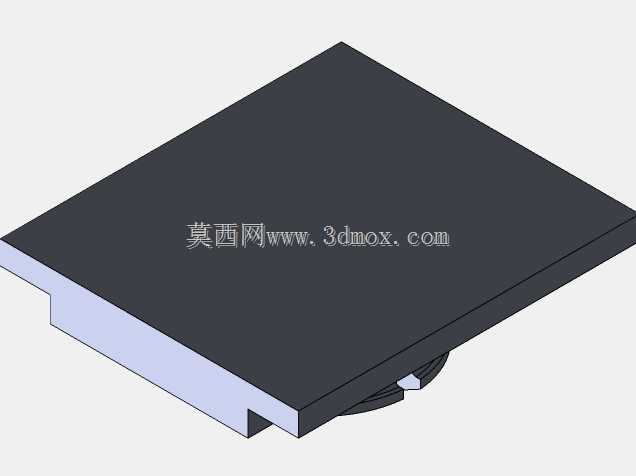

　　这款管路固定支架主要应用于乘用车底盘制动系统与燃油供给系统的管线排布场景，日常行车过程中，底盘区域的制动硬管、燃油管路会随车身振动产生持续晃动，若没有可靠的固定限位，管路长期与周边金属构件摩擦会出现管壁磨损、接头松脱的风险，严重时甚至会引发制动失效、燃油泄漏的安全隐患，这类支架的核心作用就是将对应走向的管路牢牢约束在预设排布路径上，隔绝管路与周边构件的干涉碰撞。从结构设计来看，支架采用分体式组合结构，分为基座主体与卡夹两个独立部分，这种拆分设计首先是考虑到小尺寸结构件的加工成型便利性，不管是采用机加工还是增材制造方式生产，都能避免一体结构带来的成型死角，减少后续去毛刺、修整的工序量；装配时卡夹部分可直接滑入基座预设的燕尾槽结构内，

　　无需额外设置紧固件就能完成组合锁定，装配效率相比传统螺栓固定的分体支架提升明显，同时燕尾槽的配合结构能承受车辆行驶过程中的各个方向振动载荷，不会出现卡夹脱出的问题。支架上设置了三个连续的弧形管卡槽位，其中两个卡槽做了孔径放大处理，专门用来容纳外径3/8英寸的燃油管路，剩余卡槽对应适配原车规格的制动器管路，每个卡槽的圆弧半径都严格匹配对应管路的外径尺寸，卡入后能实现半包裹式的贴合约束，不会出现管路卡接过紧导致管壁压损、或是卡接过松导致管路窜动的问题。安装边界方面，支架整体保留了与原车管路支架完全一致的安装定位点位，可直接替换原车对应位置的塑料支架，不需要对底盘安装位做任何打孔、修磨改动，替换时只需将原车老化损坏的旧支架拆除，

　　对准安装点位放置好基座，再将对应管路依次卡入卡槽，最后滑入卡夹完成锁定即可，整个替换过程不需要复杂的专用工装。在实际装车验证的场景下，这类支架需要承受-40℃到120℃的底盘环境温度变化，同时要耐受路面溅水、泥沙侵蚀、油污腐蚀的考验，因此结构设计时在卡槽边缘做了加厚处理，燕尾槽的配合面预留了合理的公差间隙，避免温度变化导致的热胀冷缩让配合结构卡滞，同时支架的整体外轮廓做了倒角处理，所有锐边都做了R角过渡，既避免安装过程中划伤施工人员，也防止长期使用过程中锐边割伤管路外壁。不同于市面上常见的通用型管路固定卡，这款支架的卡槽间距完全匹配原车管路的排布间距，安装后管路走向与原厂设计完全一致，不会出现管路弯折、走向偏移的问题，能保证制动管路的液体流通截面不受影响，也能让燃油管路保持合理的弯曲半径，避免管路弯折导致的供油阻力增大问题。
