1吨载荷立柱式机电升降吊运装置

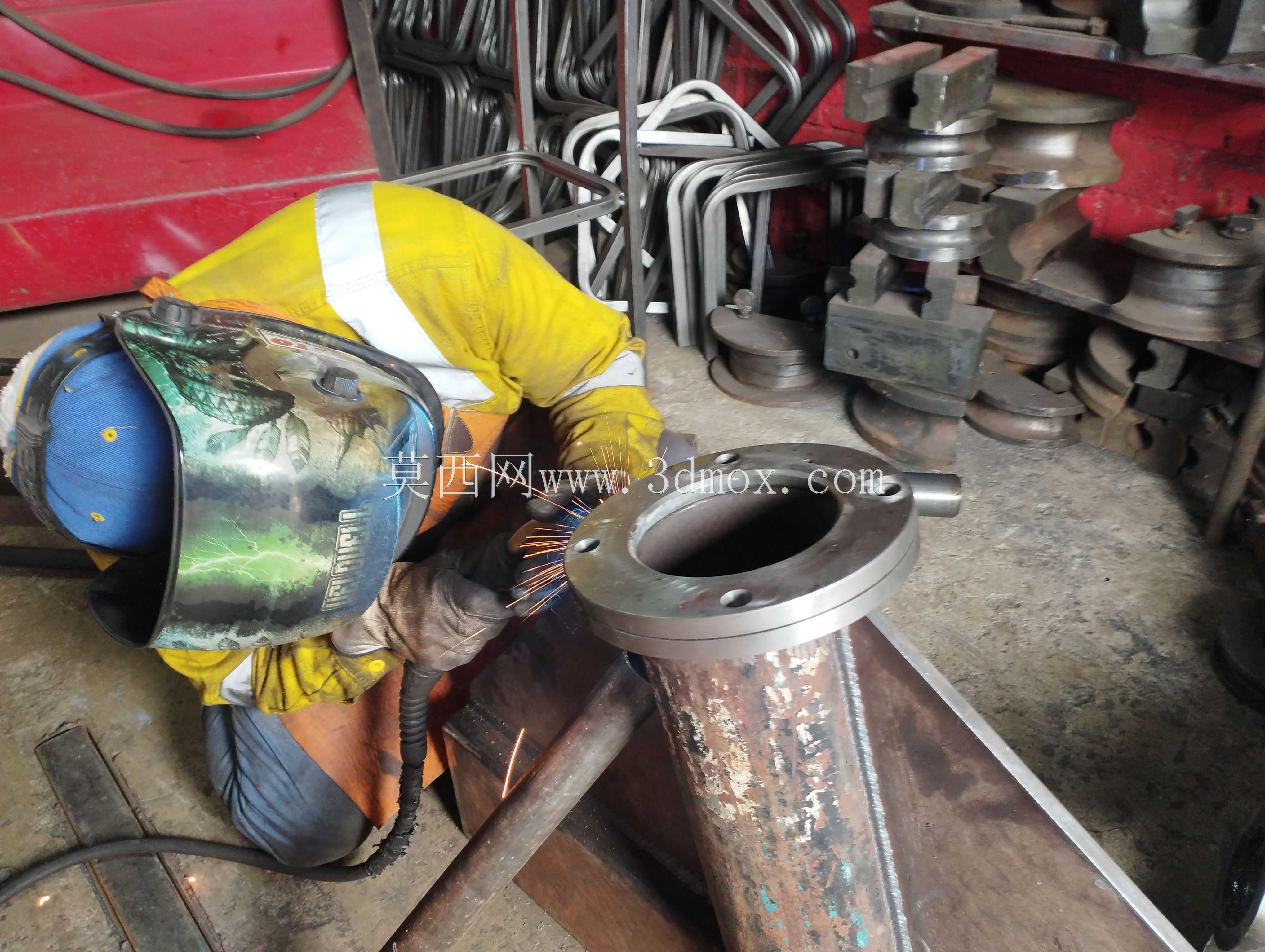

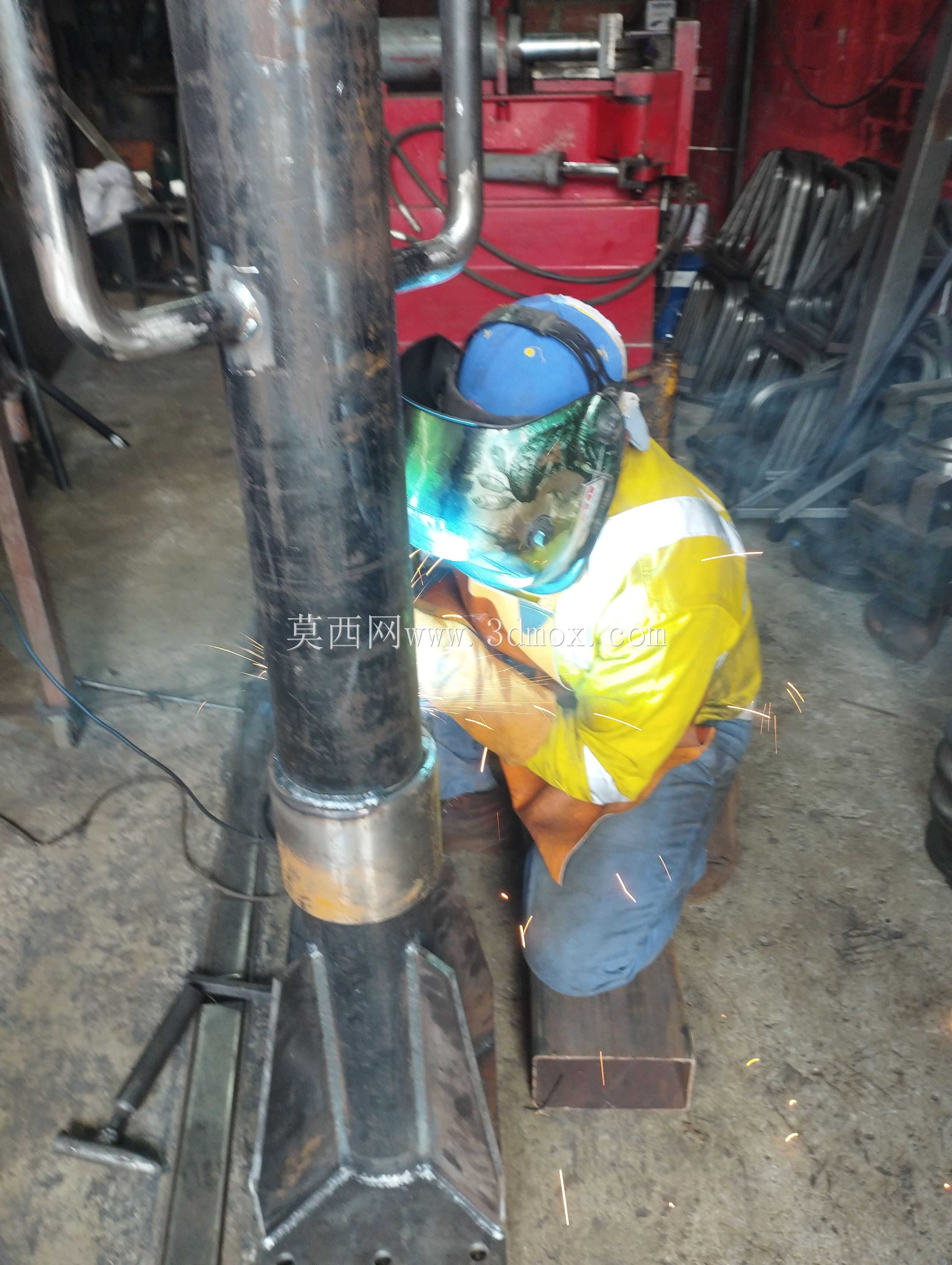

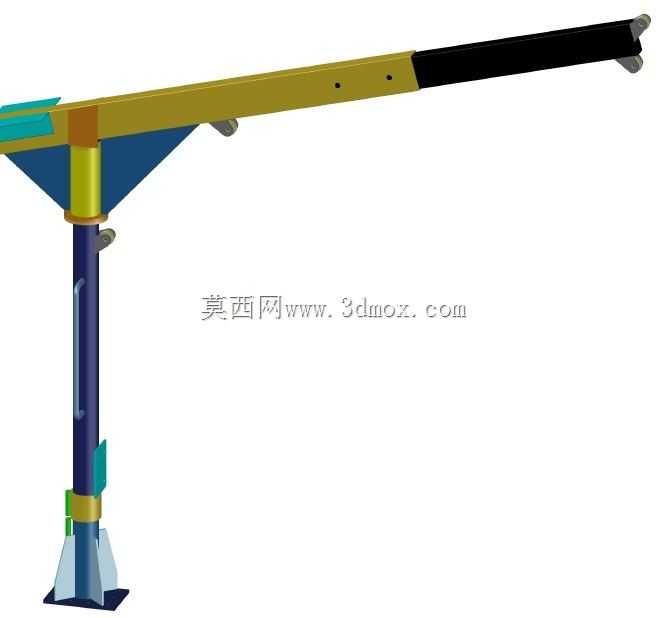

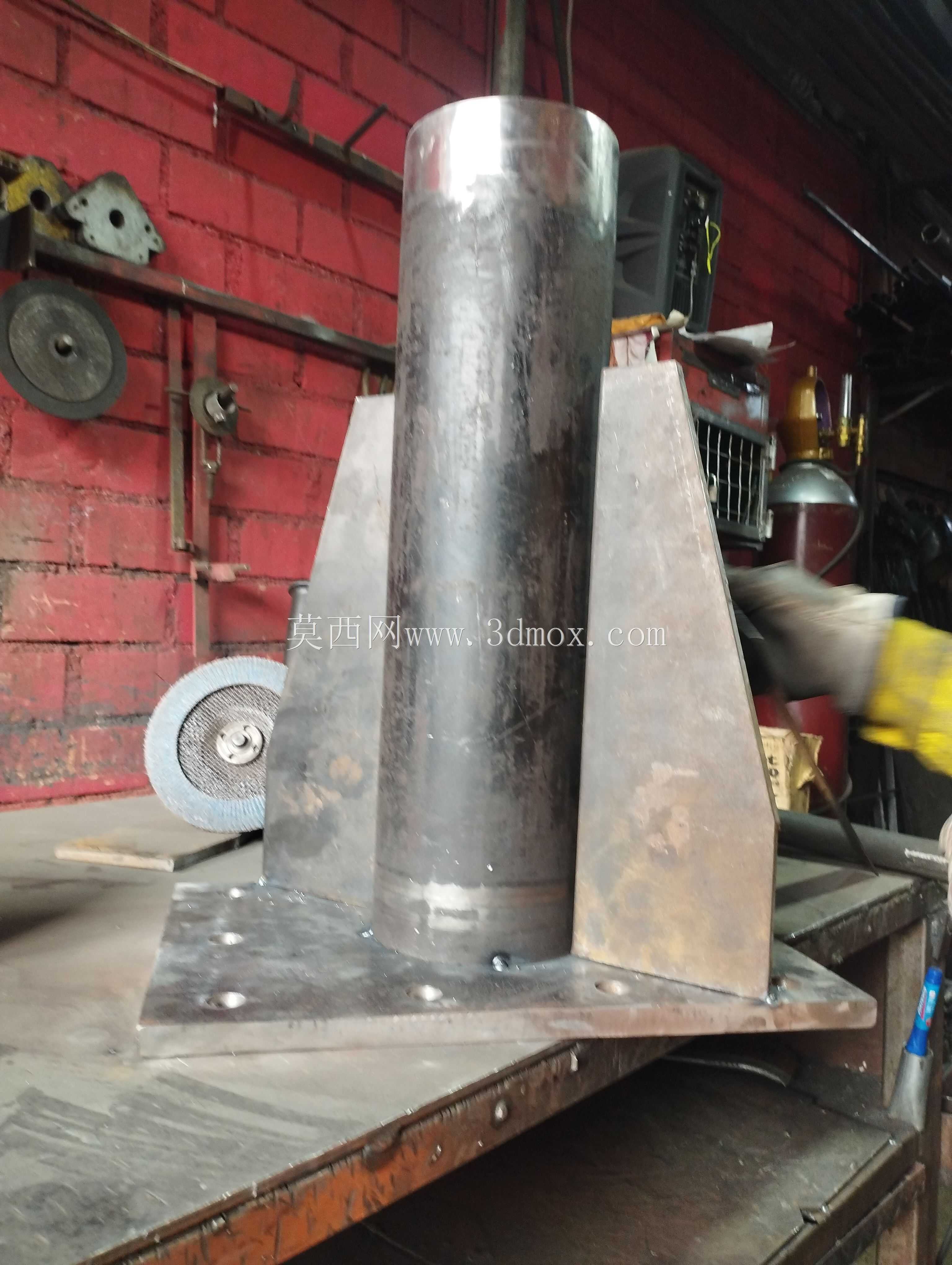

　　这款1吨级机电升降吊运结构，核心适配小型机加工车间、维修站点的零散重物转运场景，可覆盖工位周边3米左右的作业半径，解决车间内跨工位工件转运、设备维修时零部件吊装移位的实际需求，避免人工搬运重型工件带来的安全隐患，也无需占用大型行车的调度资源，适配小批量、多频次的短距离吊运作业。从结构设计逻辑来看，整体采用立柱加悬臂的经典布局，底部设置带安装法兰的基座，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时需保证基座平面水平度偏差不超过千分之二，避免立柱受偏载产生长期形变；立柱主体采用分段式设计，下部为固定支撑段，上部集成升降导向结构，可根据作业需求调整悬臂的整体高度，适配不同高度的工件堆垛、设备安装位的吊运需求，

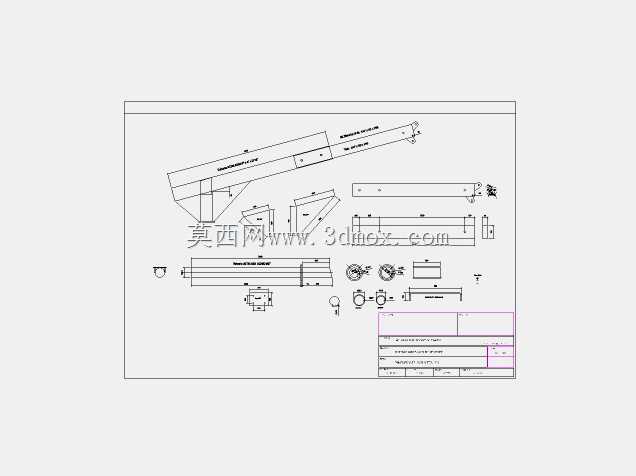

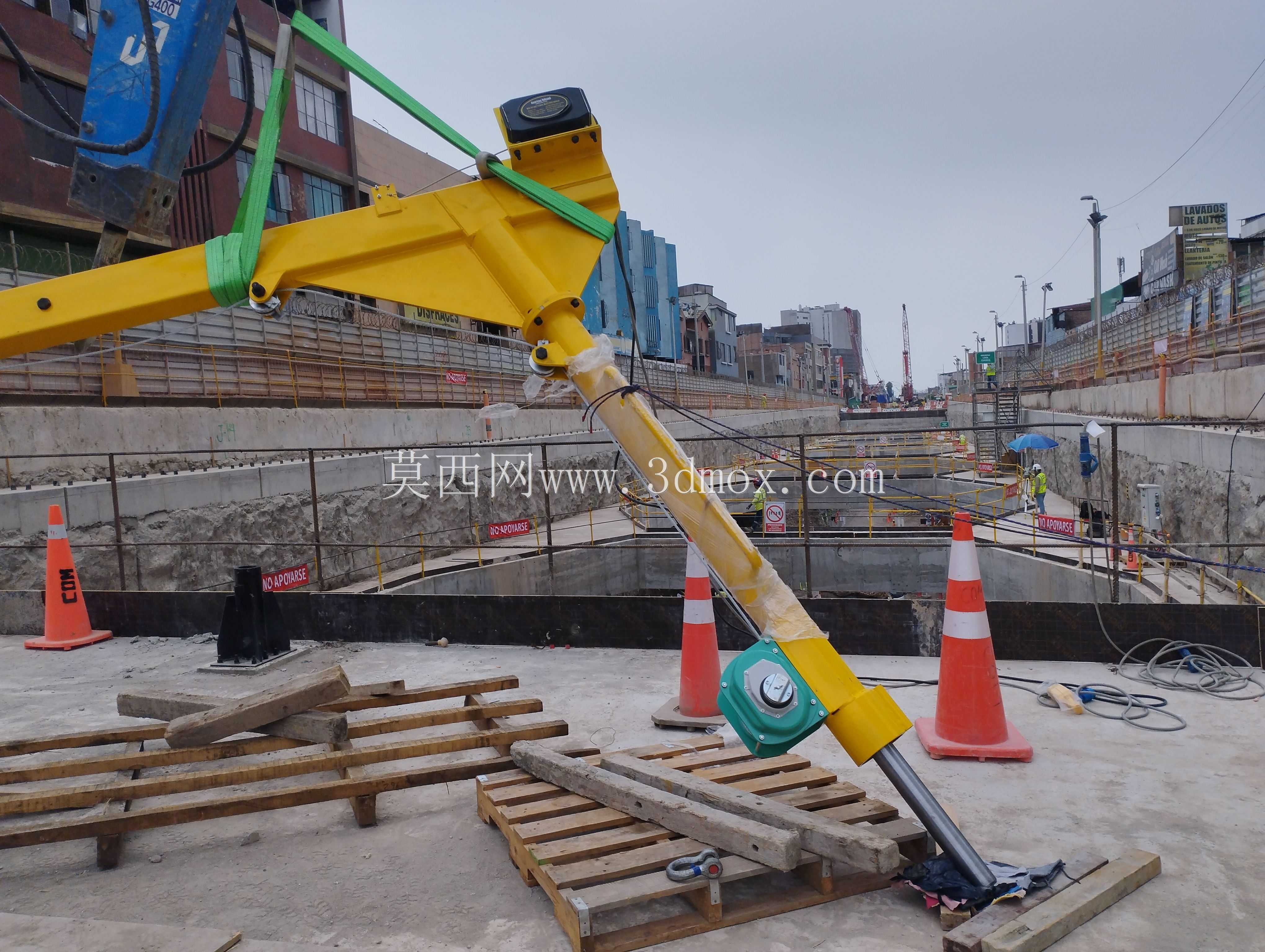

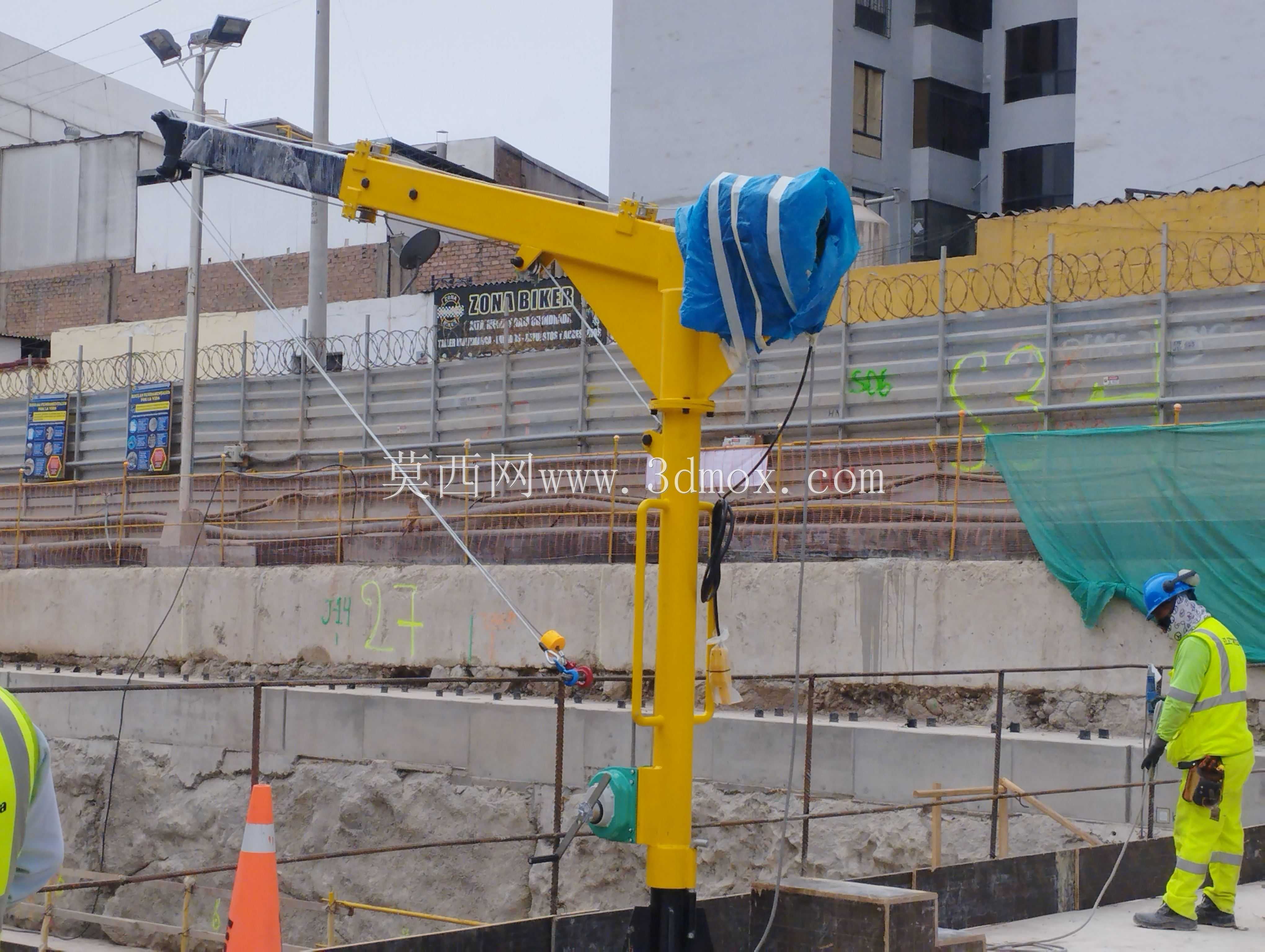

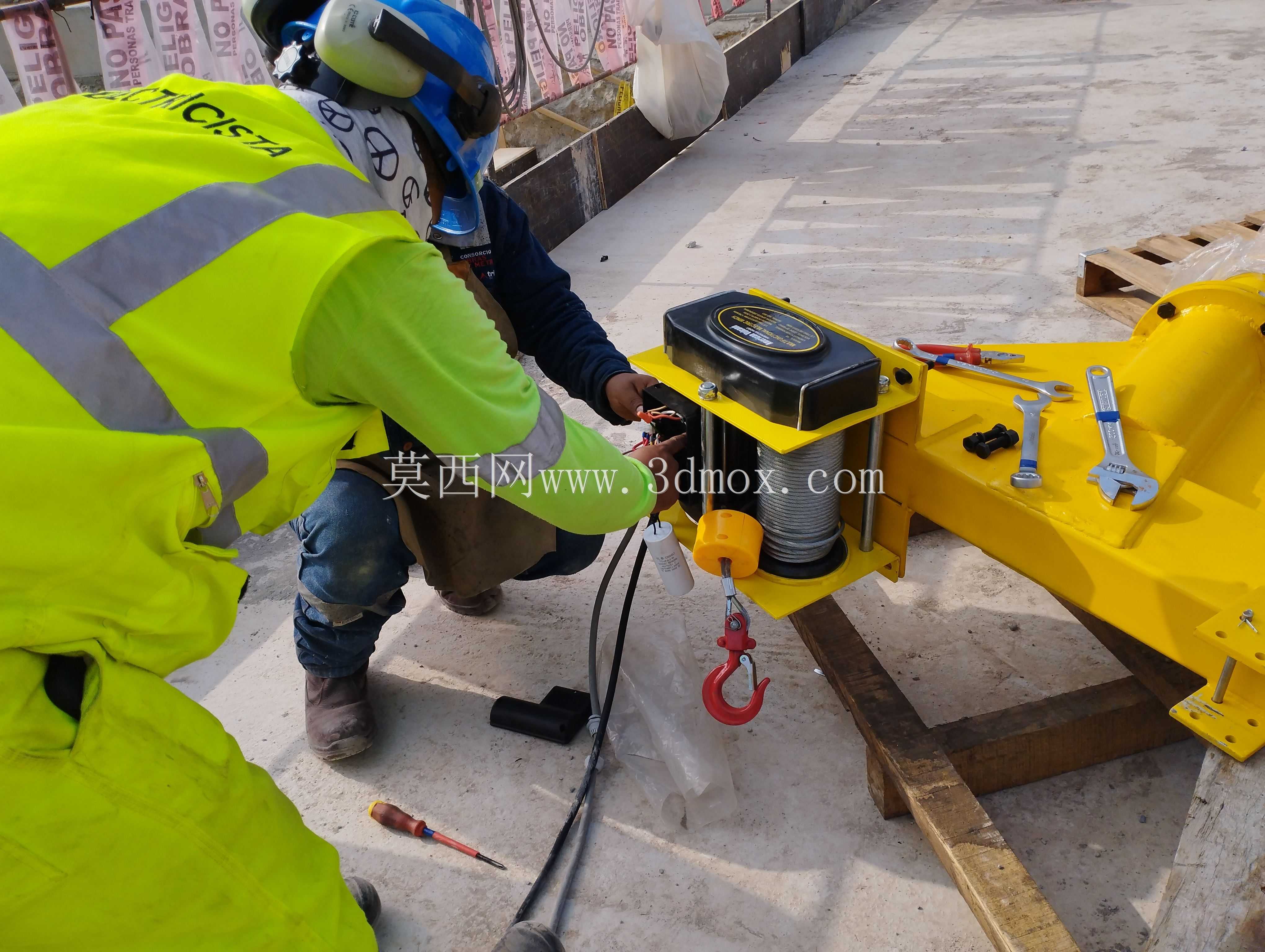

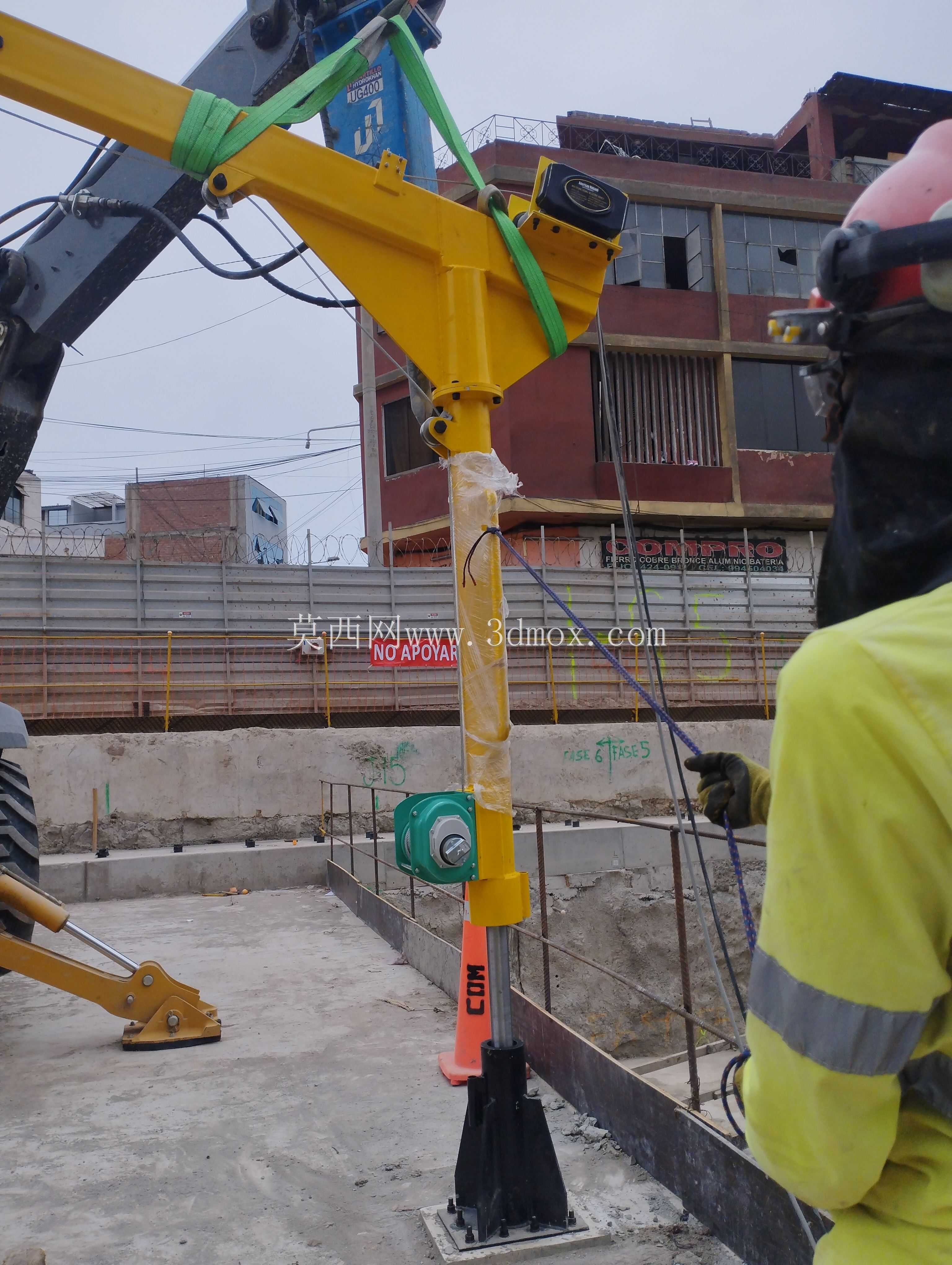

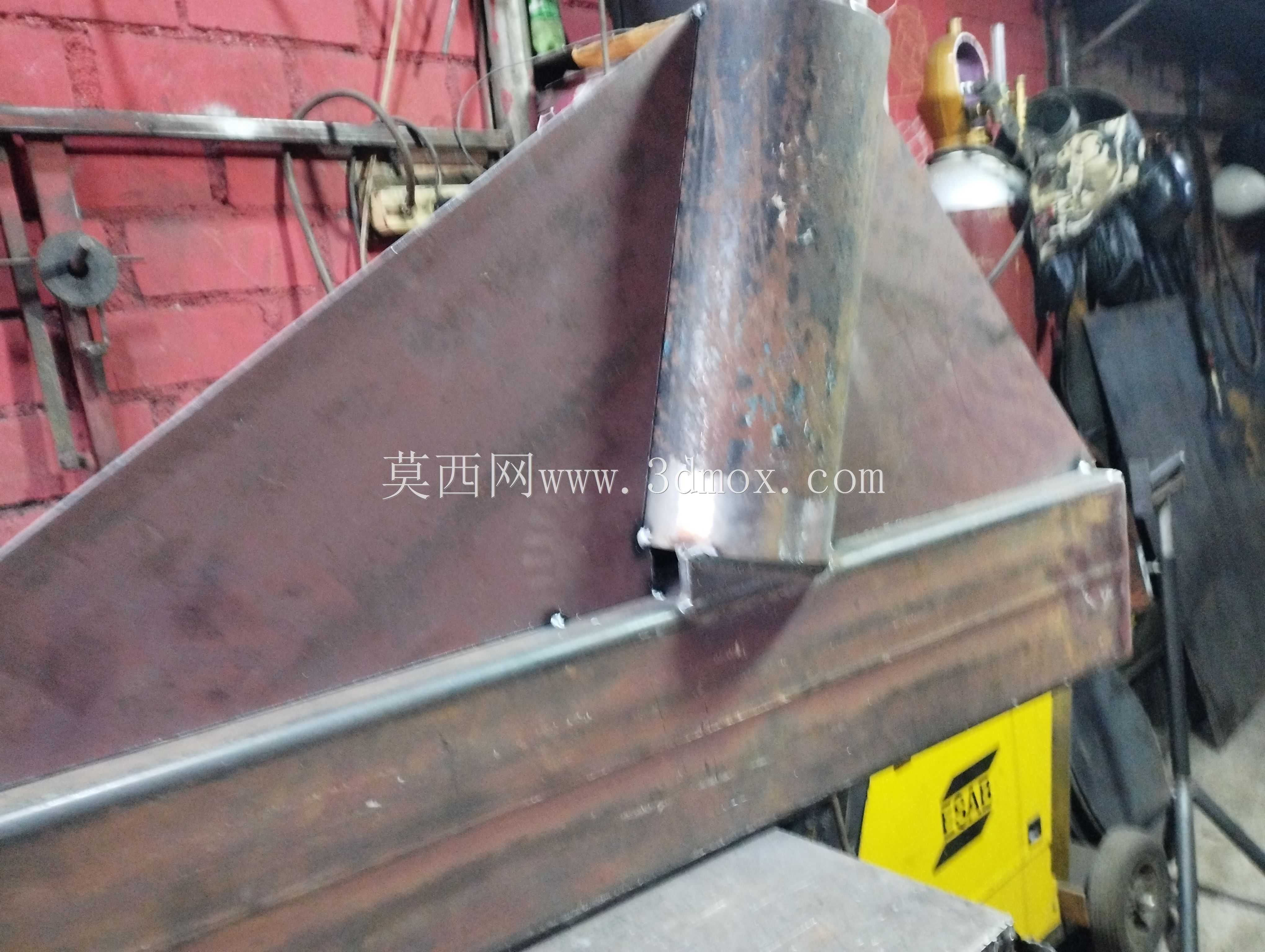

　　升降导向副采用耐磨铜套配合光滑立柱表面，减少升降过程中的卡滞风险，同时在升降段设置机械锁止结构，到达指定作业高度后可自动锁止，避免作业过程中悬臂意外下滑。悬臂部分采用变截面箱型梁结构，从根部到端部逐步减小截面尺寸，在保证1吨额定载荷下悬臂挠度不超过悬臂长度千分之一的前提下，尽可能降低悬臂自身重量，减少立柱承受的偏载力矩；悬臂端部设置吊具安装位，可配套电动葫芦、手动葫芦等不同的起吊部件，适配不同的作业成本需求，悬臂根部与立柱上部的回转座配合，可实现360度全范围回转，回转副采用推力球轴承承受轴向载荷，深沟球轴承承受径向载荷，保证回转过程顺滑无卡滞，同时在回转座上设置可调式阻尼结构，可根据作业需求调整回转阻力，

　　避免吊重时悬臂随意转动引发碰撞风险。从安装边界来看，设备安装位置需预留至少4米直径的无遮挡作业空间，地面混凝土厚度不低于200mm，混凝土强度等级不低于C30，保证基座固定后的承载稳定性；悬臂最低作业高度可调整至距地面0.8米，最高作业高度可达3.2米，可覆盖常规车间内从地面工位到1.6米高工作台、2.5米高货架的吊运需求。结构设计时充分考虑了日常维护的便捷性，所有转动副位置都预留了润滑脂注油口，升降导向面设置了防尘护套，避免车间内的金属切屑、粉尘进入配合面造成磨损，电气走线全部沿立柱、悬臂内部的走线槽布置，避免外露线缆被吊物剐蹭破损，整体结构没有复杂的异形加工件，大部分零部件采用标准型材加工，生产制造成本可控，后期维护更换配件也十分便捷，非常适合小型加工场所作为固定式工位吊运配套设备使用。
