二战德军S型跳雷三维结构还原设计

　　本次还原的S型跳雷是二战时期德军列装的反步兵杀伤装备，其结构设计在当时的地雷发展脉络中具备极强的代表性，建模过程完全参照留存的实物测绘数据完成，整体结构分为雷体外壳、引信触发组件、抛射药室、杀伤战斗部四个核心部分，所有配合间隙均按照实物装配公差还原，可直接用于结构原理演示、军工史教具制作等场景。从实际应用场景来看，这类跳雷不同于传统压发地雷的地面爆炸杀伤逻辑，其触发后会先通过底部抛射药将战斗部抛射至距地面0.8-1.2米的高度再引爆，预制破片会以360度水平方向扩散，杀伤半径可达15-20米，针对无防护步兵的杀伤效率远高于同期普通压发地雷，在防御阵地布设、雷场构筑、交通线封锁等场景中被大量使用，其引信设计兼容压发、绊发两种触发模式，

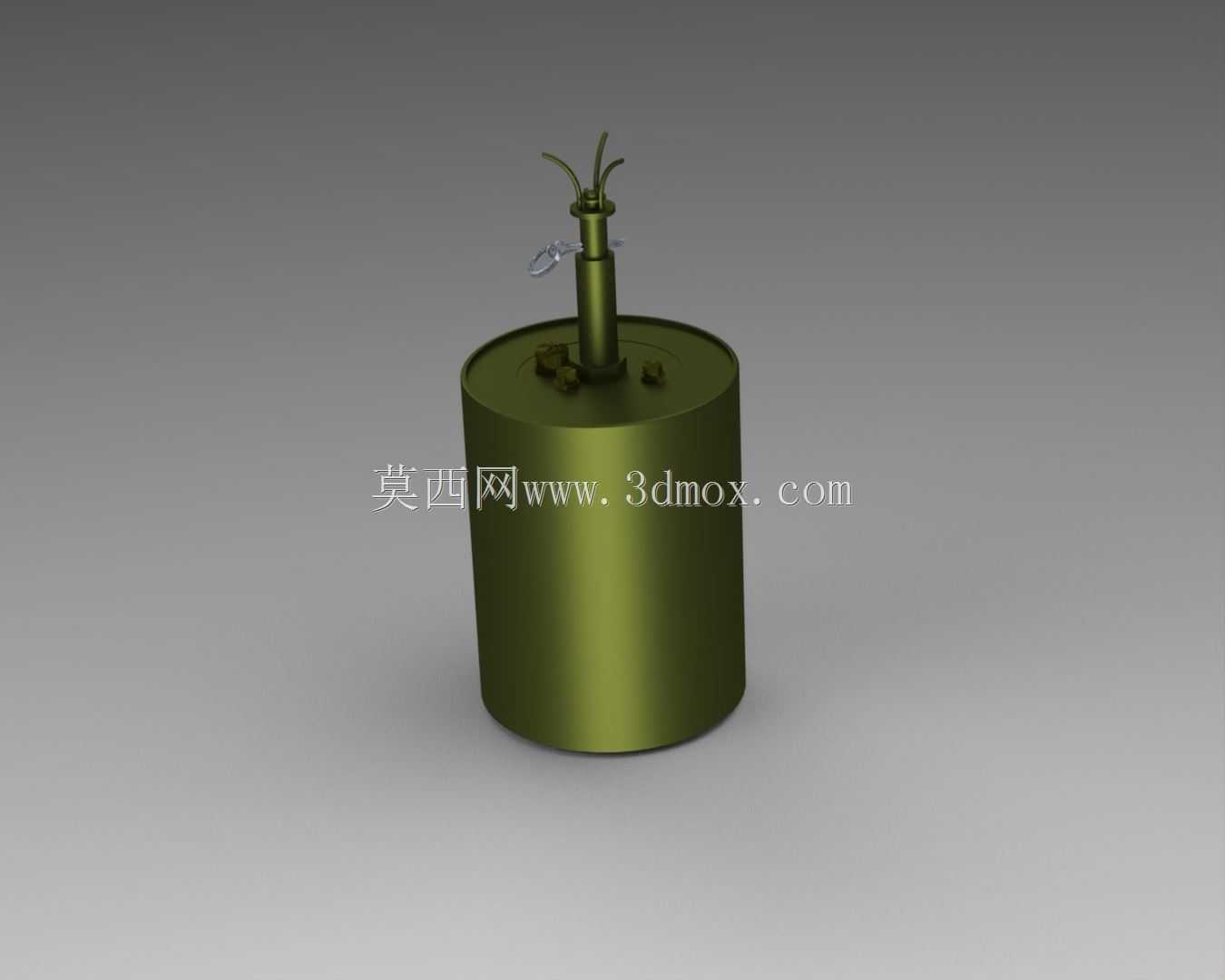

　　可根据布设场景灵活选择触发方式，引信的触发灵敏度经过多轮调校，既可以避免小动物触碰引发误爆，又能保证人员踩踏或绊线触发时的可靠击发。建模过程中重点还原了雷体的圆柱型外壳结构，外壳采用薄钢板冲压成型的设计思路，壁厚控制在1.5mm，既可以容纳内部的抛射药、杀伤钢珠与传爆序列，又能保证抛射过程中外壳不会提前碎裂，顶部引信座的三个突出触角为绊发挂点，每个挂点都设计有独立的保险销插孔，布设时拔除保险销后进入待发状态，引信与雷体之间采用螺纹连接，密封结构采用橡胶垫圈实现防潮处理，可满足野外潮湿环境下3-6个月的可靠布设周期。尺寸边界方面，该雷体总高度不含引信为120mm，圆柱段直径为102mm，引信安装后总高度为185mm，

　　布设时仅需开挖直径120mm、深度150mm的雷坑即可完成埋设，顶部覆土厚度控制在10-15mm即可实现隐蔽，不会因为覆土过厚影响触发灵敏度，也不会因为覆土过薄暴露布设位置。战斗部内部预制了360颗直径6mm的钢珠，引爆后钢珠初速可达700m/s以上，建模时还原了钢珠在战斗部内的分层排布结构，保证破片飞散角度覆盖人员站立时的胸腹部到下肢的核心杀伤区域，抛射药室位于雷体最底部，装药量为8g黑火药，抛射延迟时间设计为0.4秒，刚好匹配战斗部上升到最佳杀伤高度的时间窗口，传爆序列的错位保险结构也在模型中做了完整还原，平时状态下雷管与传爆药柱处于错位状态，即使受到外力撞击、跌落也不会触发引爆，只有引信完全击发后，保险销被燃气推动解除错位，才能完成传爆路径的连通，这一保险设计也被后续很多反步兵地雷沿用。
