丰田凯美瑞车载中控台功能部件安装固定支架

　　这款支架是乘用车座舱内部仪表台区域的核心承载固定件，主要适配丰田凯美瑞车型的座舱装配场景，直接对接仪表板控制台的车身安装点位，承担车载影音、温控模块的承载与定位功能。从实际装车场景来看，这类支架隐藏在仪表台内饰板后方，属于座舱内部的结构承载件，日常驾驶过程中不会直接暴露在驾乘人员视野内，但直接决定了车载收音机、CD播放器、空调控制单元、加热调节模块的安装稳定性，一旦支架刚性不足或者安装点位偏差，很容易出现行驶过程中功能模块异响、按键操作松垮、温控模块错位漏风等常见售后问题。

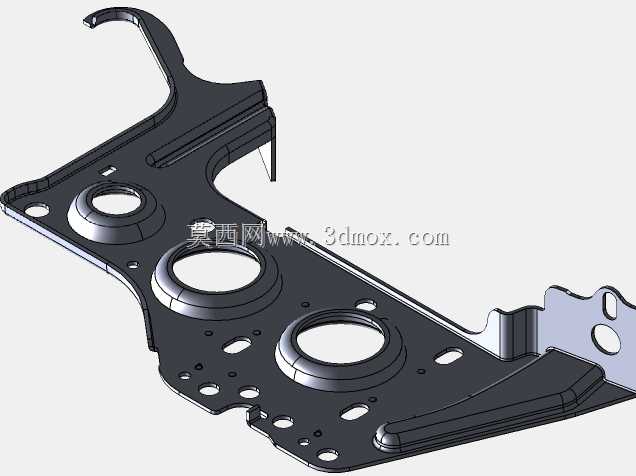

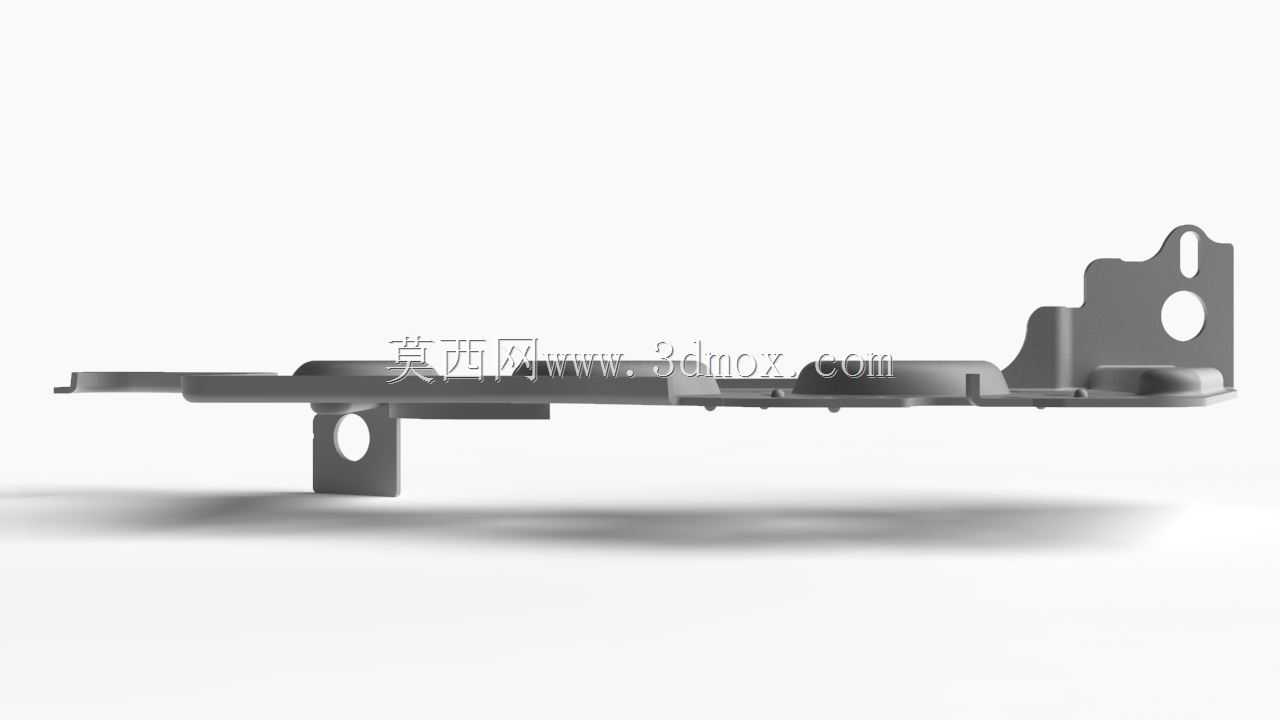

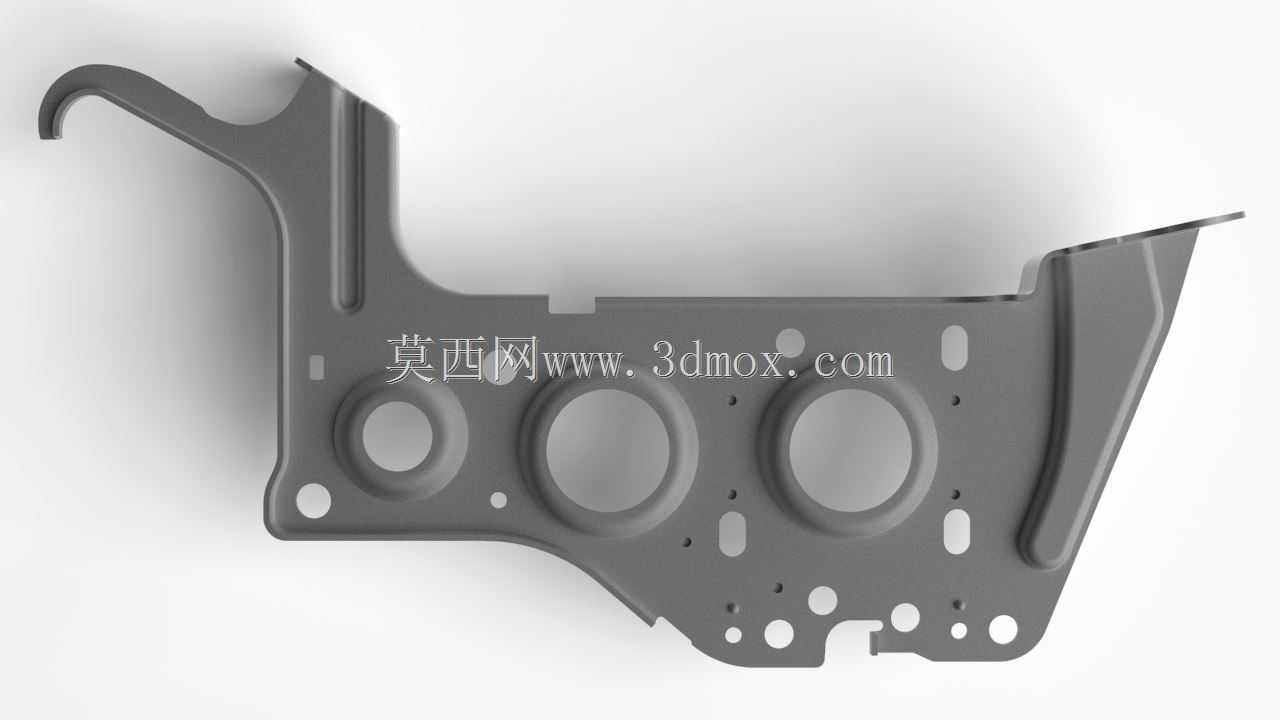

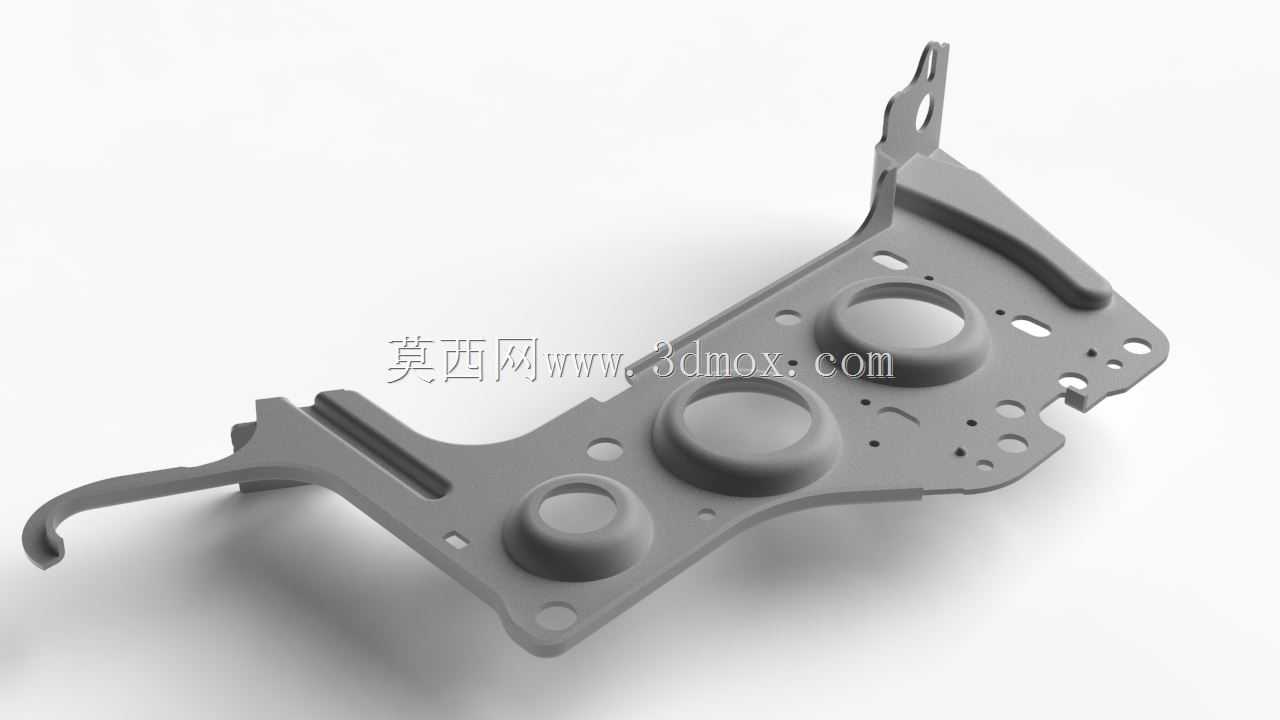

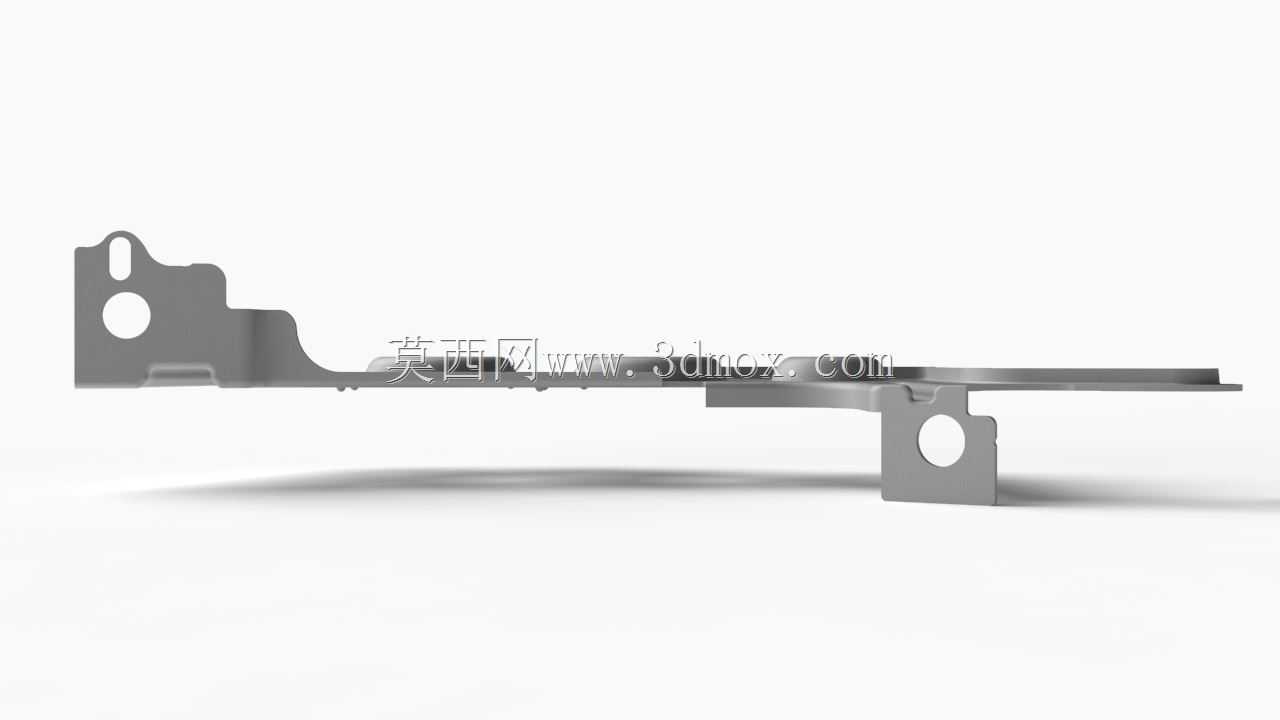

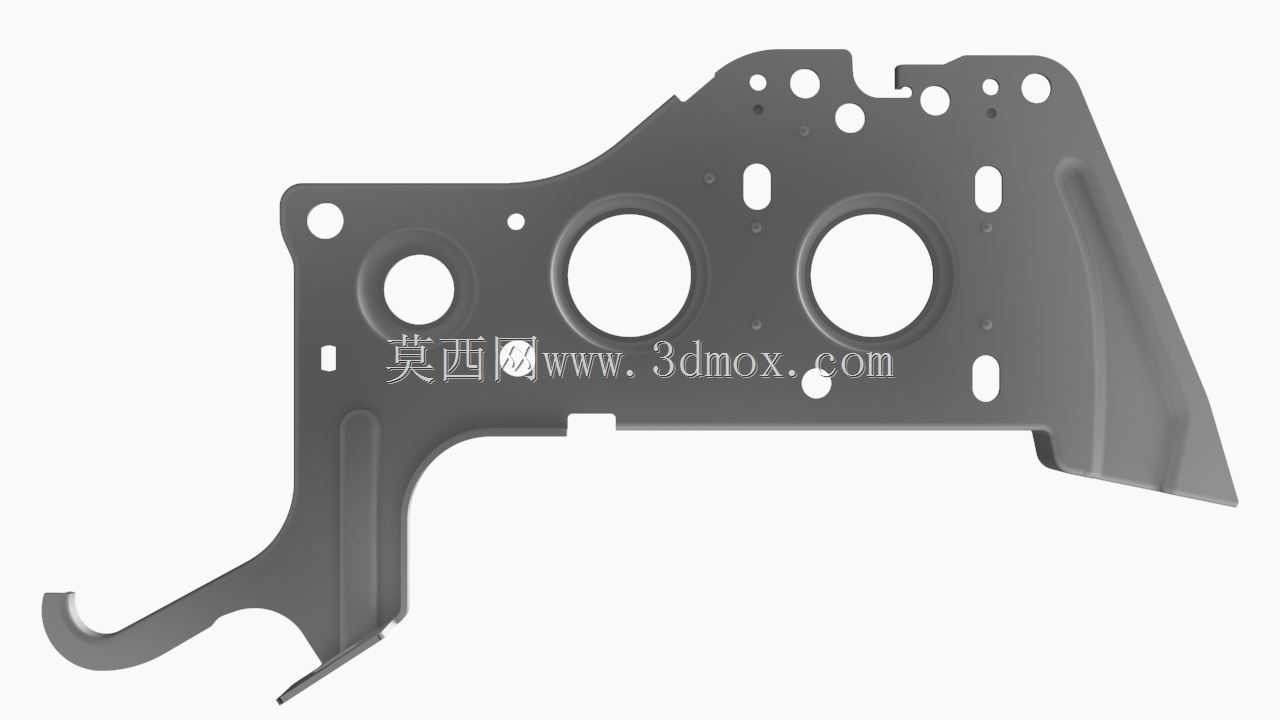

　　从结构设计思路来看，这款支架采用一体化冲压成型的钣金结构，整体轮廓完全贴合仪表台内部的不规则安装空间，没有冗余的结构凸起，能够充分利用仪表台内部的狭窄预留空间完成布置。支架上分布的多组圆形沉台结构，分别对应不同功能模块的定位柱与安装孔位，沉台的深度经过匹配计算，既可以给模块背面的接插件预留足够的避让空间，避免线束插接后被挤压破损，也能通过沉台的翻边结构提升支架整体的抗扭刚性，减少整车行驶过程中来自底盘的振动传递到功能模块上，延长车载电子部件的使用寿命。

　　支架侧边伸出的带孔安装支耳，是直接对接车身仪表台横梁的固定点位，支耳的弯折角度经过实车匹配，能够保证安装后支架整体处于水平受力状态，避免长期受力出现金属疲劳变形。支架板面上分布的大小不一的镂空孔，一方面是为了给功能模块背后的线束、空调风道预留穿过的空间，减少线束弯折半径过大导致的信号传输故障，另一方面也能在保证结构强度满足要求的前提下，尽可能降低支架自身重量，符合乘用车轻量化的设计方向。

　　从安装边界来看，这款支架的所有安装孔位公差控制在±0.2mm范围内，能够保证装车时不需要额外修配就可以和周边的仪表台骨架、内饰卡扣、功能模块壳体完全对齐，降低总装车间的装配难度。支架边缘做了钝化翻边处理，不会出现锋利的钣金毛刺，避免装配过程中划伤线束绝缘层或者作业人员的手部，同时翻边结构也进一步提升了支架整体的结构刚度，减少钣金件受迫振动产生的异响。在实际选型匹配时，这类支架需要严格对应车型的年款与配置，不同配置的车型因为搭载的功能模块数量不同，支架上的预留孔位与承载结构会有细微差异，错配会导致部分功能模块无法正常安装固定。
