栅格催化式真空热推进器结构设计

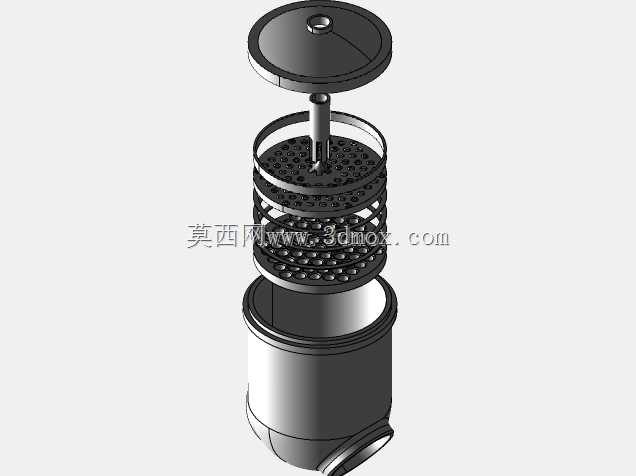

　　这款栅格催化式真空热推进器的结构设计，核心围绕航天领域小推力姿控场景的实际需求展开，同时兼顾低层大气探测飞行器的小姿态调整工况，区别于传统化学推进器的大推力输出特性，该结构主打毫牛级精准推力输出，适配高Δv人工飞行器的轨道微调、姿态稳定需求，也可满足临近空间飞行器在低层大气扰动下的快速姿态修正。从结构分层来看，整体采用立式同轴堆叠设计，顶部为密封端盖结构，端盖中心预留工质注入接口，端盖与筒体采用止口配合加密封槽的设计，保证真空工况下的腔体密封性，避免工质泄漏影响推力输出稳定性。端盖下方依次排布多层栅格催化组件，每层栅格板均布密集通孔，孔道参数经过匹配设计，既保证工质能够均匀流经催化层充分接触催化剂，又能控制工质在催化腔的停留时间，

　　确保催化反应充分完成，将工质的化学能高效转化为热能，栅格层之间采用定位凸台限位，避免装配过程中出现层间偏移导致气流分布不均。催化腔下方为膨胀喷管段，筒体下部采用收敛-扩张型面设计，经催化加热后的高温工质在喷管段膨胀加速，最终从侧置的喷口喷出产生推力，喷口的安装角度可根据飞行器整体布局调整，适配不同安装位置的推力矢量需求。设计过程中重点考虑了安装边界的适配性，整体筒体采用等直径圆柱结构，外部无突出的冗余结构，可直接嵌入飞行器的姿控舱段内，轴向安装尺寸可根据舱段预留空间调整栅格催化层的数量，在保证催化效率的前提下适配不同推力等级的需求，径向尺寸控制在小口径范围内，可多台阵列排布在飞行器舱壁四周，实现多方向的姿态控制力矩输出。

　　结构选材上兼顾轻量化与耐高温需求，筒体与端盖采用轻量化高温合金材质，栅格板表面做催化载体涂层处理，既降低整体结构重量，又能承受催化反应产生的高温，避免长时间工作出现结构变形。在气流组织设计上，摒弃了传统单通道催化的结构，采用多层栅格匀流的设计思路，工质从顶部接口进入后，首先经过第一层匀流栅格将气流均匀分散，再逐层流经催化栅格，避免出现局部催化不充分导致的推力波动，保证推力输出的线性度，满足姿控系统对推力精准调节的要求。同时结构拆解维护便捷，端盖与筒体采用快拆式连接结构，可快速更换催化层组件，适配地面试验阶段的不同催化剂配方测试需求，也便于在轨维护时的组件更换，降低全生命周期的使用成本。
