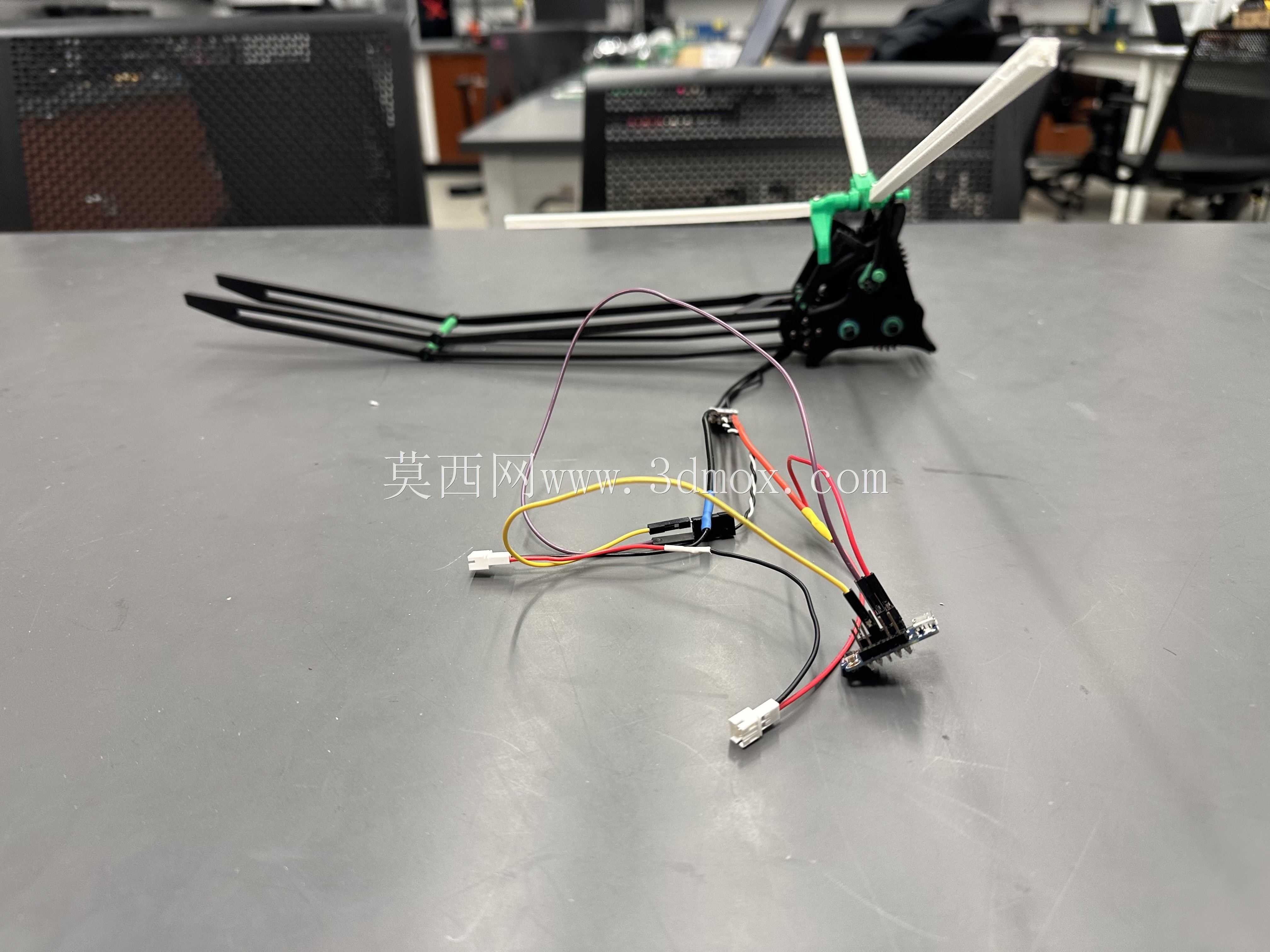

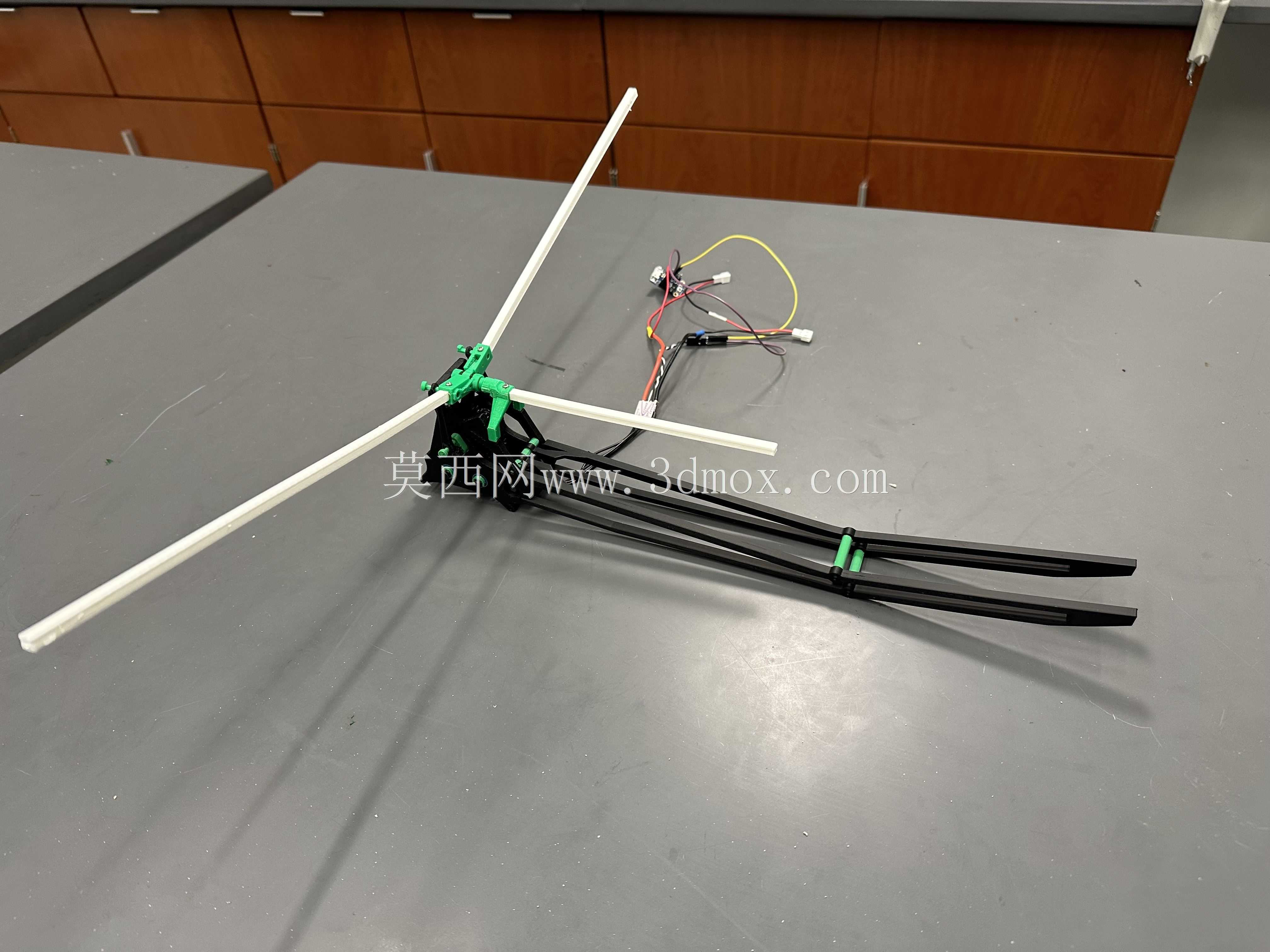

模块化可3D打印扑翼机横轴结构

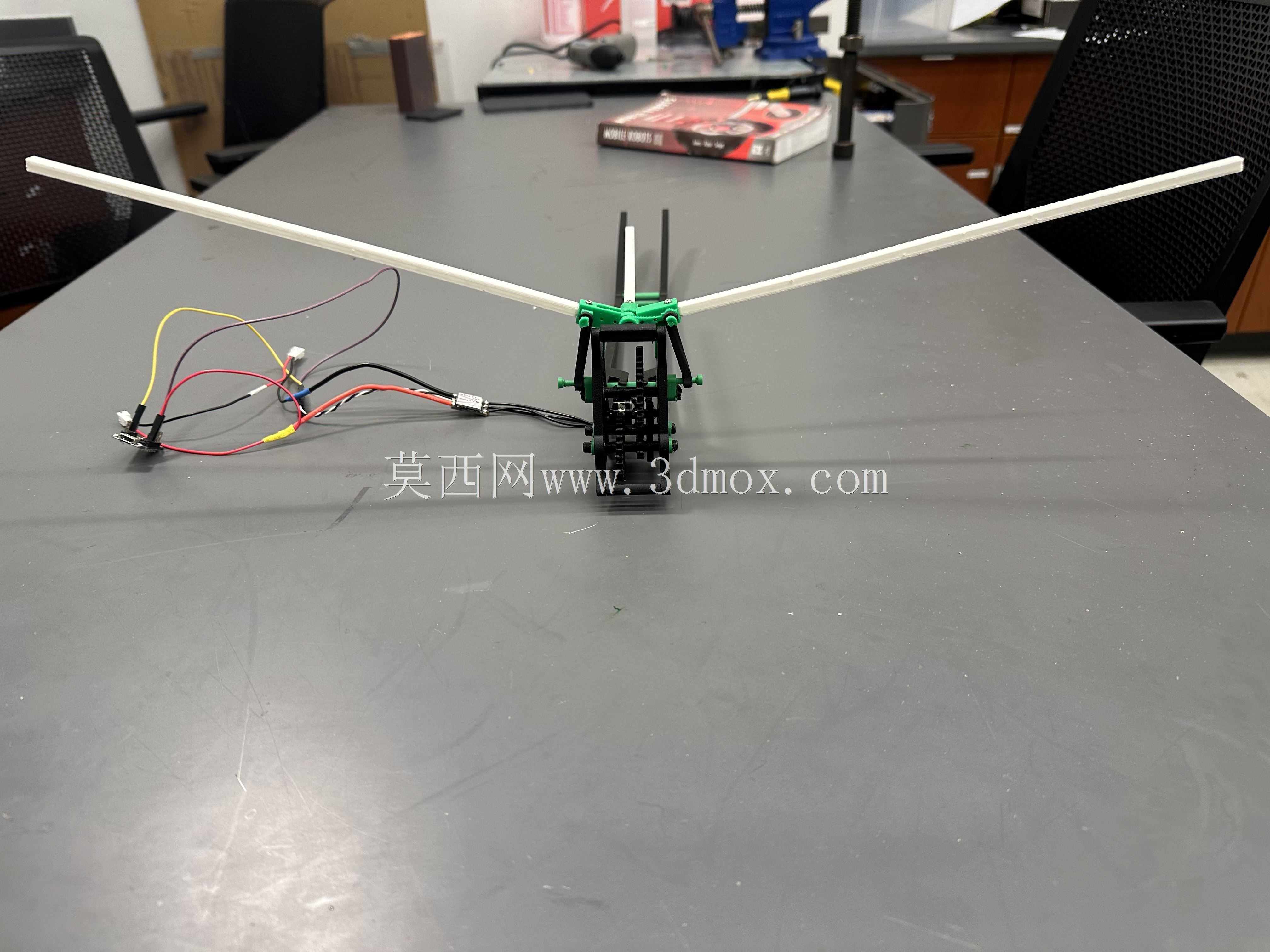

　　这款扑翼飞行机构的横轴组件，核心服务于小型仿生扑翼飞行器的DIY制作与教学验证场景，适配桌面级FDM3D打印工艺制作，无需高精度工业级打印设备即可完成零件生产，大幅降低扑翼飞行器的制作门槛。从实际使用场景来看，该结构可作为高校仿生机械课程的实操验证载体，也能供航空爱好者制作小型扑翼航模使用，整套横轴结构承担扑翼动作的动力传递与翼面支撑核心功能，将驱动端的旋转运动转化为两翼的周期性上下扑动，是整套扑翼机构的动力传输核心骨架。设计层面采用模块化拆分思路，所有零件均做了打印适配优化，避免大角度悬空结构，打印时无需添加大量支撑即可获得合格的零件表面质量，零件之间的连接位预留了标准紧固件安装孔位，组装时无需额外粘接即可完成定位，

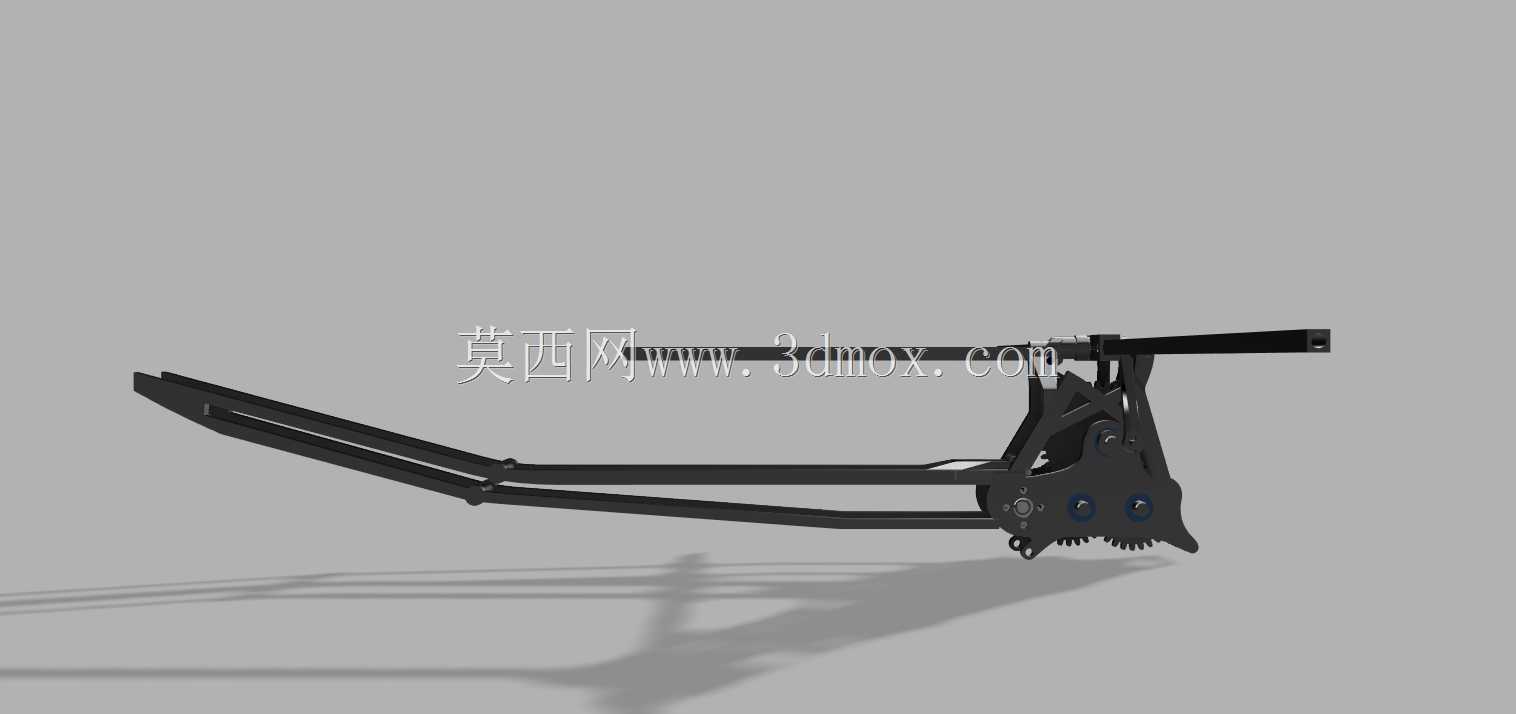

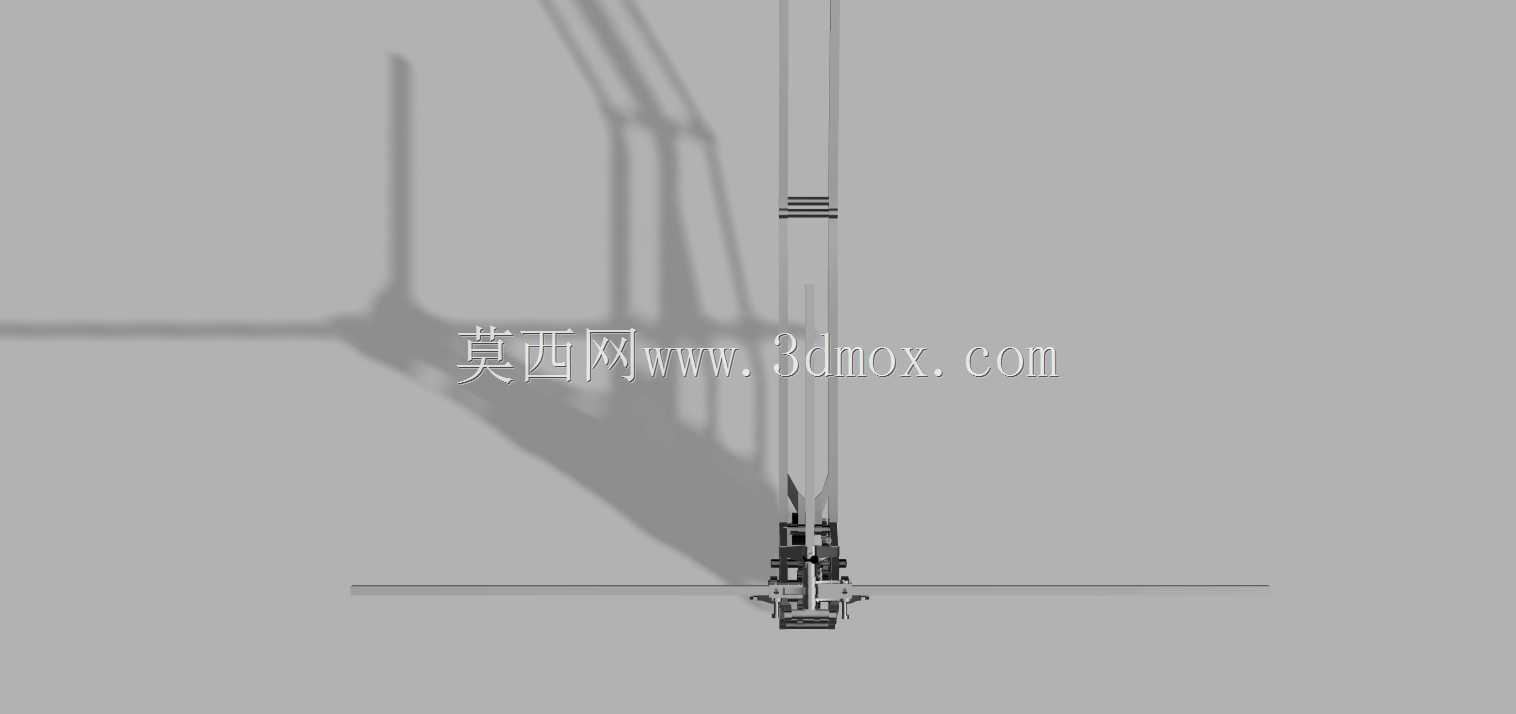

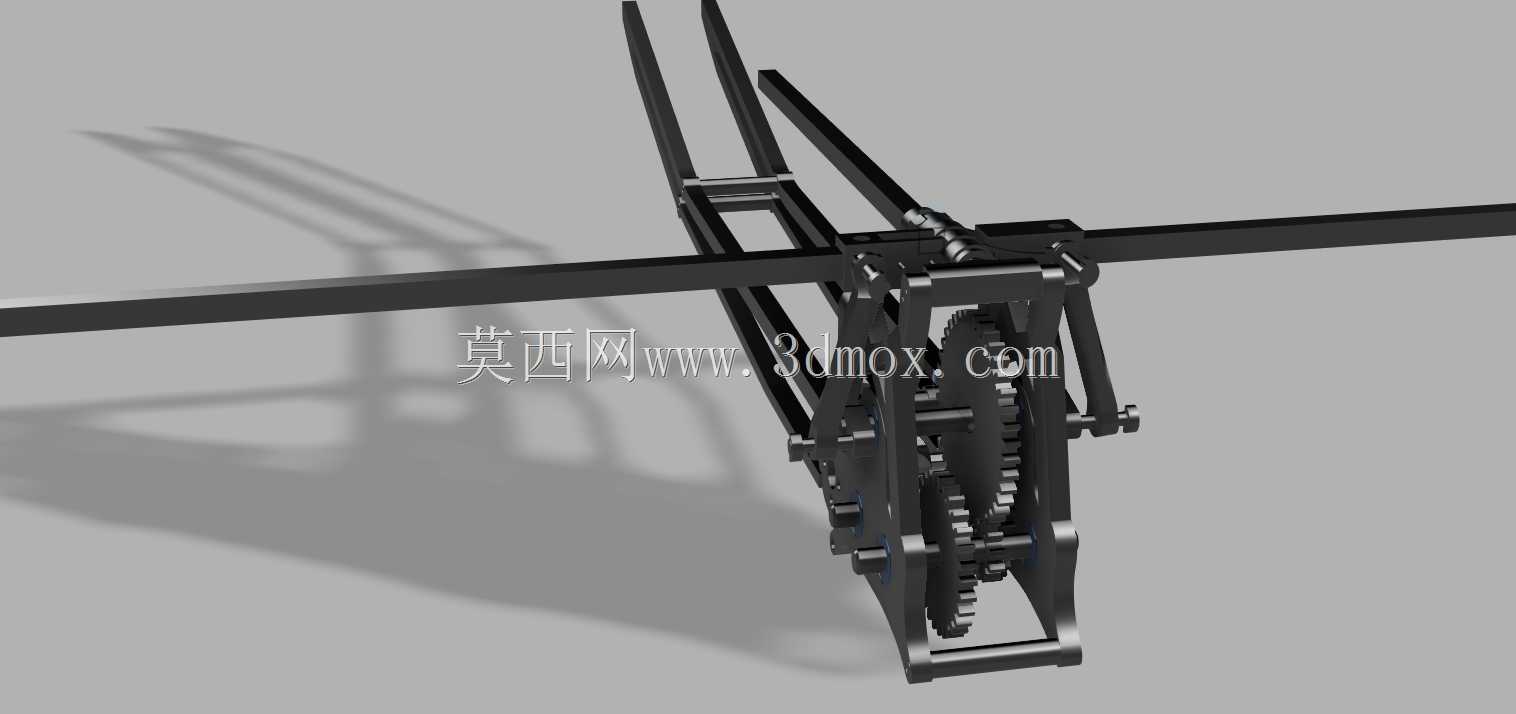

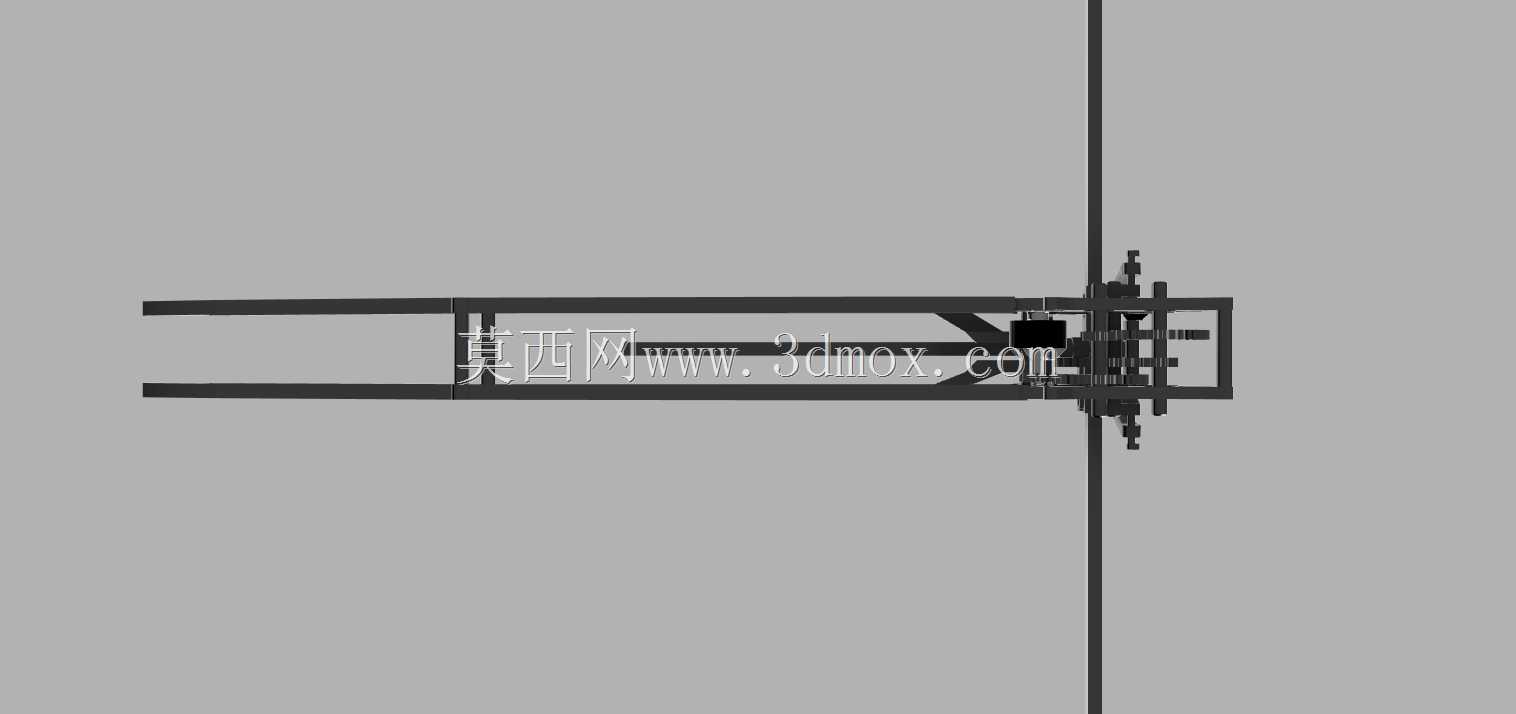

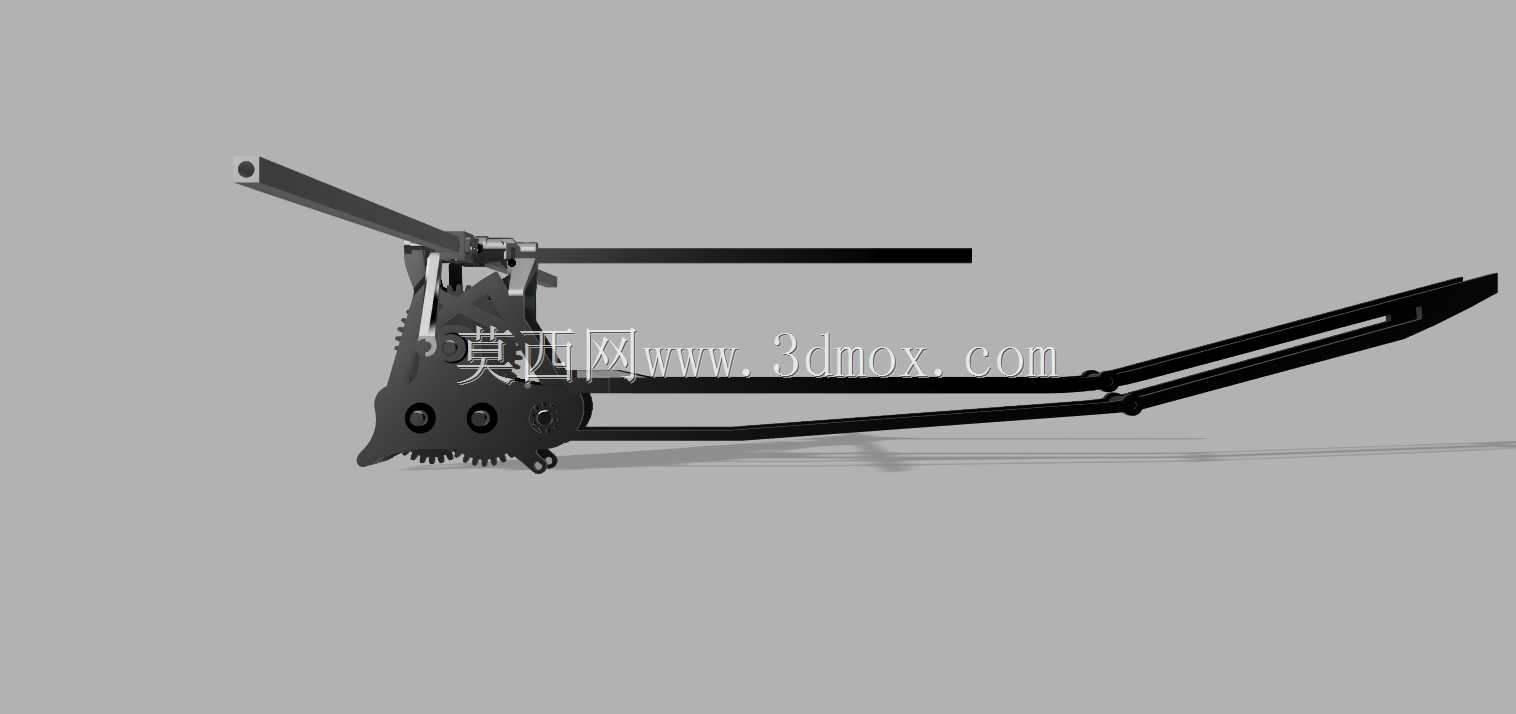

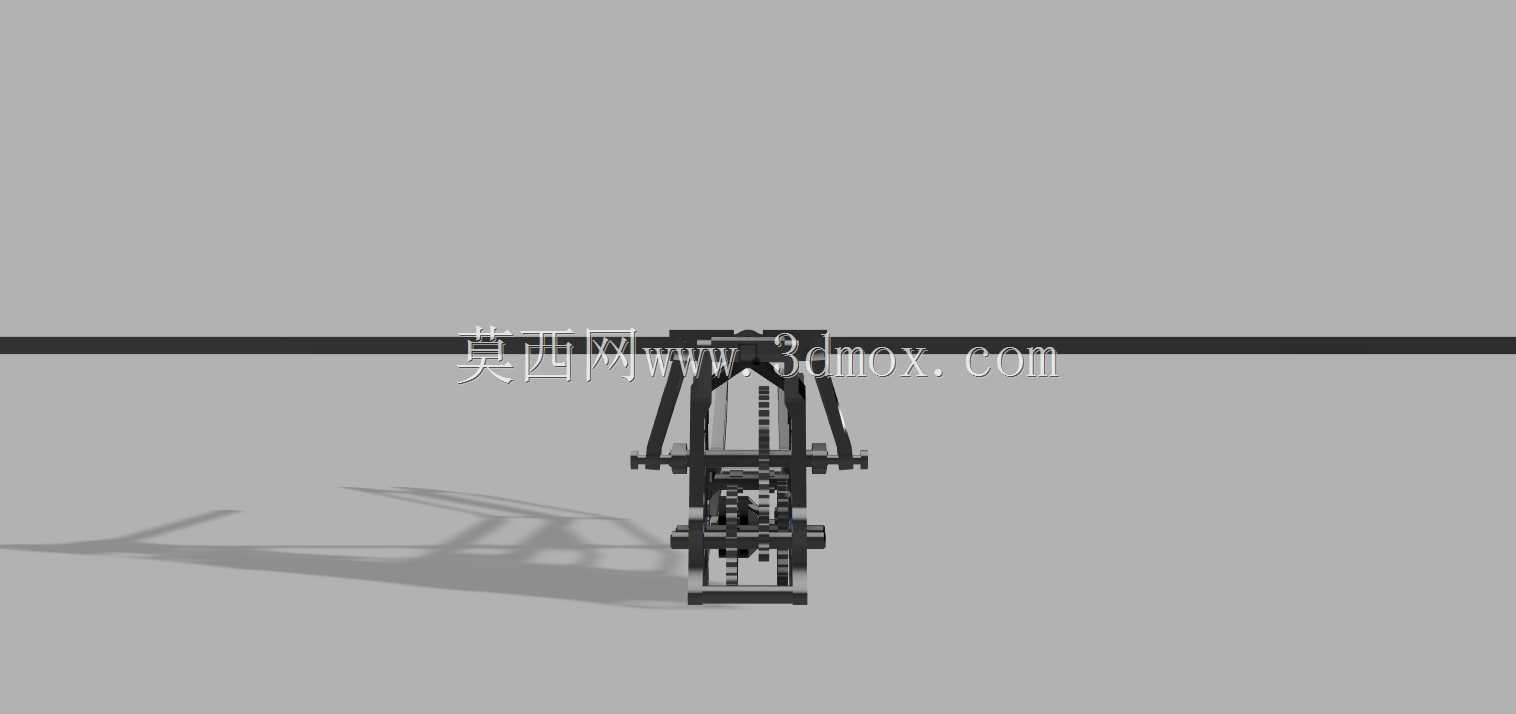

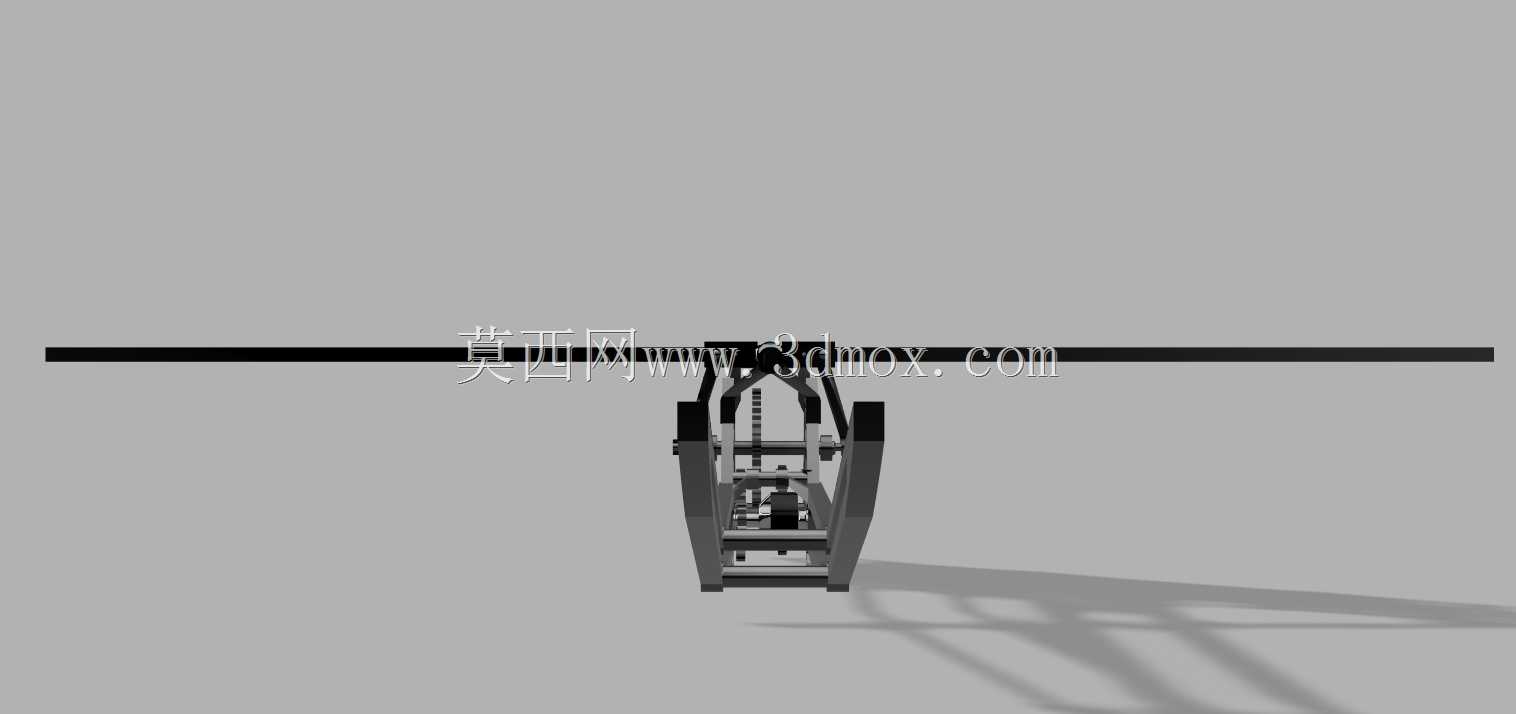

　　降低后期调试的拆装难度。结构上，横轴主体采用对称式布局，两翼的支撑臂长度做了等重配平设计，运转时可减少单侧力矩带来的振动，提升扑动过程的稳定性；驱动端集成了齿轮传动安装位，可直接适配标准小型减速电机的输出轴，无需额外设计传动转接件。安装边界方面，整套横轴组件的横向跨度适配展长600-800mm级别的小型扑翼机翼面，纵向安装尺寸可兼容常见的小型航模机身舱室布局，尾部与机翼支撑段预留了翼梁安装槽，使用者可根据自身的翼面设计选择对应规格的碳纤维杆作为翼梁支撑，无需修改主体结构即可适配不同材质的翼面设计。扑动行程设计上，下冲程阶段翼面可自动形成锥面形变角度，提升扑动产生的升力效率，整套结构未集成转向功能模块，预留了足够的改装空间，

　　使用者可根据需求加装尾翼控制组件实现转向功能，扑动频率可通过更换不同减速比的驱动齿轮进行调整，适配不同重量等级的整机起飞需求。零件的受力部位做了局部加厚处理，避免高频扑动过程中出现结构疲劳断裂，连接转轴位预留了润滑间隙，长期运转不会出现卡滞问题。
