C面电机对接SAE双螺栓液压连接座

　　在液压动力单元与电机集成的装配场景中，不同安装接口的适配问题一直是现场改造、成套设备组装时的常见痛点，这款转接件正是为解决C面安装形式电机与SAE 2螺栓规格液压泵/液压垫的对接需求设计。从实际使用场景来看，这类转接件多用于商用车液压系统、小型工业液压站的电机泵组直连装配，尤其是采用公主汽车系列液压元件的配套场景，无需对原有电机端盖、液压元件安装面做二次加工，就能实现两者的刚性同轴连接，避免了非标改孔带来的安装面平面度超差、连接螺栓受力不均等问题。

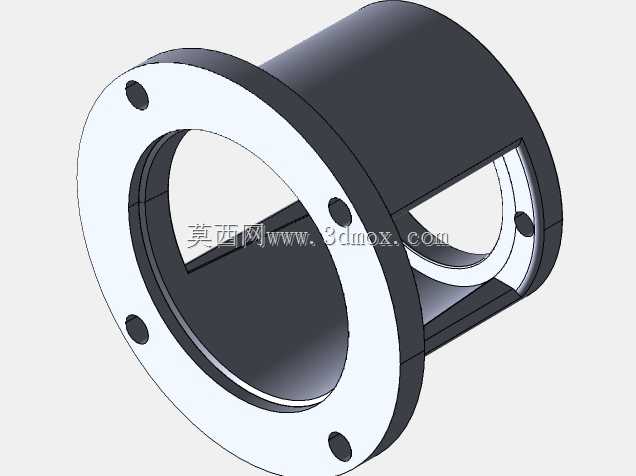

　　从结构设计逻辑来看，整体采用筒式法兰结构，一端为带均布安装孔的圆形法兰盘，对应C面电机的端盖安装孔位，法兰端面加工有贴合止口，装配时止口嵌入电机端盖的定位内孔，保证转接件与电机输出轴的同轴度，控制径向跳动量在液压元件允许的输入轴跳动范围内，避免轴封过早磨损、运转异响等问题。另一端为适配SAE 2螺栓安装标准的对接结构，筒身部分做了镂空开槽处理，并非完全封闭的筒体，这一设计一方面是为了减轻转接件自身重量，降低电机输出端的悬臂负载，另一方面也能在装配时提供操作空间，方便紧固液压元件侧的连接螺栓，同时日常巡检时可以直接观察内部轴连接状态、是否存在渗漏油情况，不用拆解整个转接结构。

　　安装边界方面，法兰端的孔位完全匹配标准C面电机的安装孔距，止口尺寸对应电机输出轴端的定位基准，筒身的内孔直径预留了足够的联轴器安装空间，不管是采用梅花联轴器还是刚性套连接，都不会出现内壁干涉的情况。对接SAE端的两个螺栓孔位置严格遵循对应规格的安装尺寸，端面加工有密封件安装槽位，装配时加装O型圈就能实现端面静密封，防止液压油从对接面渗漏。筒身的轴向长度经过匹配计算，刚好覆盖电机输出轴与液压泵输入轴的连接段长度，不会出现轴端顶死或者连接啮合长度不足的问题，同时控制整体悬臂长度，减少电机轴承受到的径向弯矩，延长电机和液压元件的使用寿命。实际选型时，只需要确认电机C面安装尺寸、液压元件的SAE 2螺栓规格匹配，就可以直接选用，不需要额外做结构调整，大幅缩短液压动力单元的组装周期，降低现场改装的加工成本。
