BQT T1025-MR-2风扇散热器适配安装结构

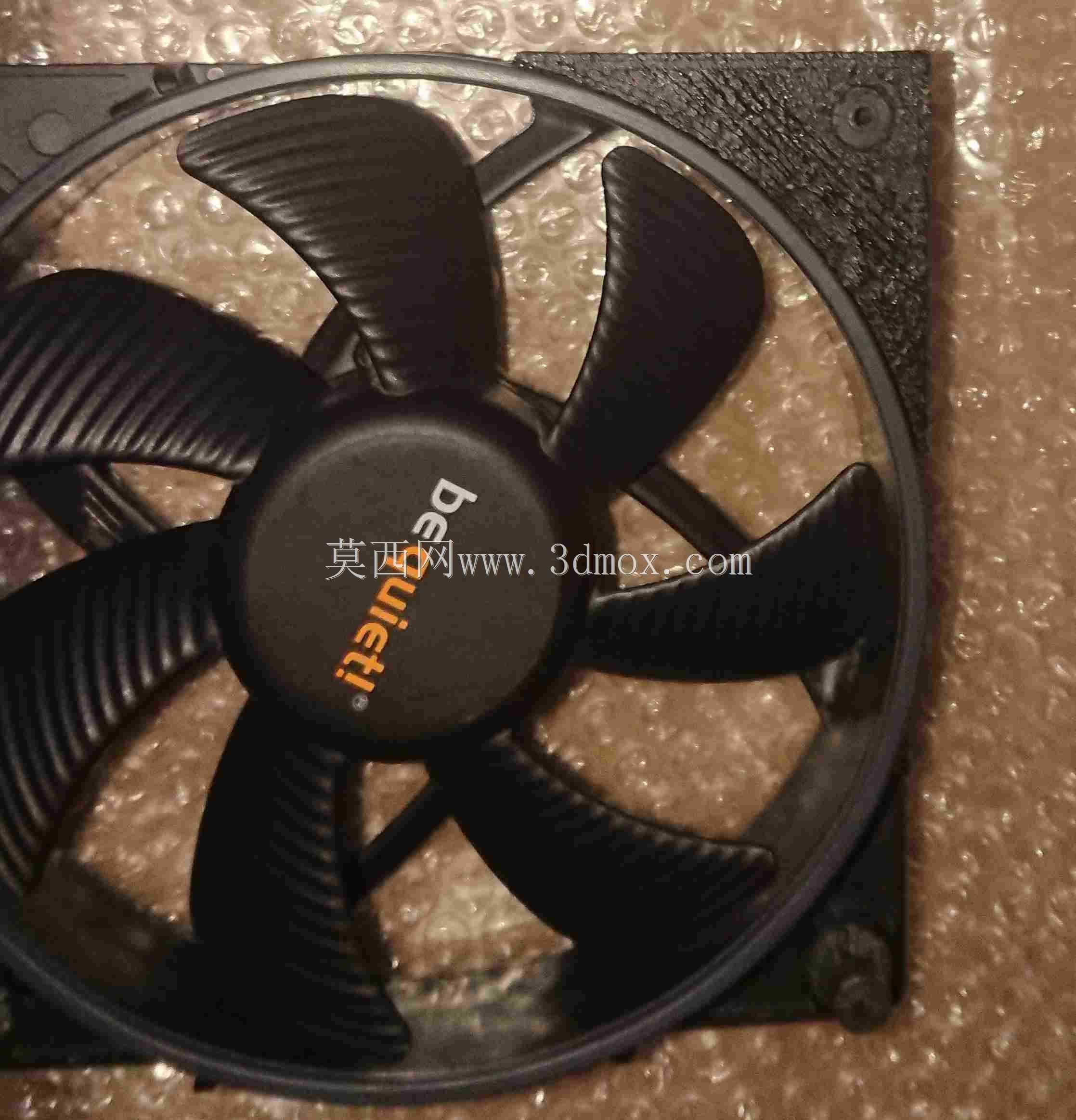

　　在桌面级PC散热改装、小型工控机柜风冷升级、紧凑型电子设备散热改造场景中，经常会遇到标准尺寸风扇与原有散热器安装孔位不匹配、贴合间隙过大导致漏风的问题，这款适配结构正是针对这类实际工程痛点开发。从实际使用场景来看，不少用户在替换老旧散热风扇时，会选择静音表现更好的bequiet系列120mm规格风扇，但部分老款塔式散热器、机箱预装散热位的孔位是按照早年非统一孔距标准开模，直接安装会出现螺丝孔错位、风扇与散热鳍片之间留有缝隙的问题，既无法保证风道密闭性，还容易在风扇运行时产生共振异响。这款适配结构的设计思路完全围绕安装适配的核心需求展开，没有多余的冗余结构，整体采用贴合风扇外框的方形轮廓，边缘做了与风扇四角安装位对应的定位凸台，

　　凸台高度刚好填补风扇与散热器鳍片端面之间的间隙，保证风扇吹出的气流可以全部进入散热鳍片的流道中，避免侧边漏风造成的风量损耗。在安装边界的设计上，适配结构的外轮廓尺寸与标准120mm风扇外框完全一致，不会超出风扇边框范围，不会干涉机箱内的走线、内存插槽或者主板供电散热片的安装空间；适配结构的厚度控制在5mm以内，安装后不会额外增加过多的散热组件总厚度，对于机箱侧板安装位的空间余量要求很低，哪怕是紧凑型MATX机箱也能顺利完成安装。结构上对应风扇四角的位置做了沉孔设计，安装时螺丝可以穿过沉孔直接拧入散热器原有安装孔位，不需要额外更换更长的固定螺丝，也不会出现螺丝头凸起干涉风扇扇叶转动的问题。适配结构与风扇接触的一面做了细微的网格纹理，

　　既可以增加接触摩擦力防止风扇运行时移位，也能预留微小的形变空间抵消风扇运行产生的微幅振动，降低共振传递到散热器再传导至机箱的噪音。从功能特性来看，这款适配结构不需要对原有散热器或者风扇做任何打孔、切割类的改装，完全依靠结构定位实现无损安装，对于不想破坏原有设备结构的改装场景非常友好，安装后可以让静音风扇的性能完全发挥，不会因为安装适配问题抵消风扇本身的静音和风量优势。在实际选型匹配时，只需要确认原有散热器的安装孔距为标准105mm孔距，搭配120mm规格的bequiet静音风扇即可使用，适配结构的内圈开口尺寸完全匹配风扇的有效出风范围，不会遮挡扇叶的进风出风区域，保证气流可以顺畅通过散热鳍片带走热量。
