桌面双扬声器分体式音响系统结构设计

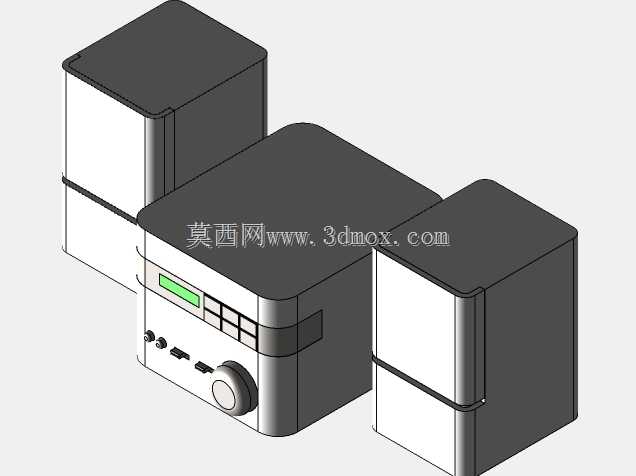

　　这套分体式双扬声器音响的三维结构，是面向桌面近场听音场景做的落地化设计，建模过程中把实际使用的各类边界条件都做了对应还原，没有做脱离生产实际的夸张造型处理。从应用场景来看，这类设备主要放置在办公桌、书桌、小型工作台的台面上，服务于个人近场音频播放需求，不管是日常办公的背景音播放、影视内容的音频输出，还是小型桌面场景的语音播报，都能适配对应的使用需求，两个独立扬声器单元与主控腔体分体的布局，也能在有限的桌面空间里拉开左右声道的间距，避免单腔体结构带来的声道串扰问题，提升近场听音的空间感。

　　从功能特性的结构实现来看，中间的主控腔体集成了所有的操作交互与电路承载空间，正面预留的显示屏安装位可以嵌入小型段码屏或者单色OLED屏，用来显示当前播放状态、音量档位、输入源信息，屏幕下方的阵列式按键位对应功能切换、播放控制、曲目切换等操作需求，最下方的大尺寸旋钮是音量调节结构，建模时预留了旋钮的转动行程空间，周边的三个接口位分别对应音频输入、电源接入、耳机输出的安装位置，腔体内部的空间做了分层处理，上层可以放置功放电路板与解码模块，下层预留了电源模块与布线的空间，避免电路与扬声器单元的磁路产生干扰。两侧的独立扬声器腔体，在结构上做了密封式的声腔设计，建模时预留了全频扬声器单元的安装台阶与固定孔位，腔体的壁厚按照常规注塑件的生产要求做了均匀化处理，避免壁厚差异导致的注塑缩痕问题，同时腔体边角做了小圆角过渡，既可以降低生产时的应力集中，也能避免日常使用中尖锐边角带来的磕碰风险。

　　设计思路上全程围绕桌面使用的实际约束展开，首先是安装与摆放的边界，整套设备的三个腔体底部都做了平整的接触面设计，不需要额外的安装支架，直接放置在水平台面上即可稳定使用，主控腔体的宽度控制在常规桌面的可用纵深范围内，两侧扬声器的摆放间距可以根据桌面的实际宽度灵活调整，没有做硬性的连接结构约束，用户可以根据自己的听音位置调整两个扬声器的摆位角度。其次是生产装配的合理性，所有腔体的结构都采用上下壳扣合加螺丝固定的方式，建模时预留了扣位的安装间隙与螺丝柱的位置，没有设计需要特殊模具工艺的倒扣结构，常规的注塑模具即可完成壳体生产，装配时可以先把内部的电路、扬声器单元固定在下壳对应的安装柱上，再扣合上壳打螺丝固定，装配流程简单，不需要特殊的工装夹具。

　　外形尺寸的设定上，主控腔体的高度控制在120mm以内，深度控制在180mm以内，不会遮挡桌面后方的显示器底部视线，两侧扬声器的高度与主控腔体保持视觉上的协调统一，宽度控制在80mm左右，不会占用过多的桌面横向空间，整套设备摆放完成后的横向总宽度可以根据用户摆位在400mm到600mm之间灵活调整，适配不同大小的桌面空间。结构细节上，所有壳体的分型面都设置在视觉不易察觉的侧面位置，外观面没有明显的合模线凸起，操作按键的凸起高度控制在3mm以内，既保证按压的手感，也避免按键过高容易被误碰的问题，旋钮的直径做了加大处理，转动时的阻尼空间预留充足，不会出现旋钮转动时蹭到壳体的问题。另外在声腔的结构处理上，扬声器腔体的内部没有做多余的加强筋凸起，避免声腔内部的不规则结构导致的声波反射杂音，保证声音输出的清晰度，主控腔体与扬声器之间的连接线预留了出线口位置，出线口做了圆角处理，避免线材被壳体棱角磨损，同时预留了线卡的安装位，可以固定内部的连接线，避免搬运时线材拉扯导致的接线松脱问题。
