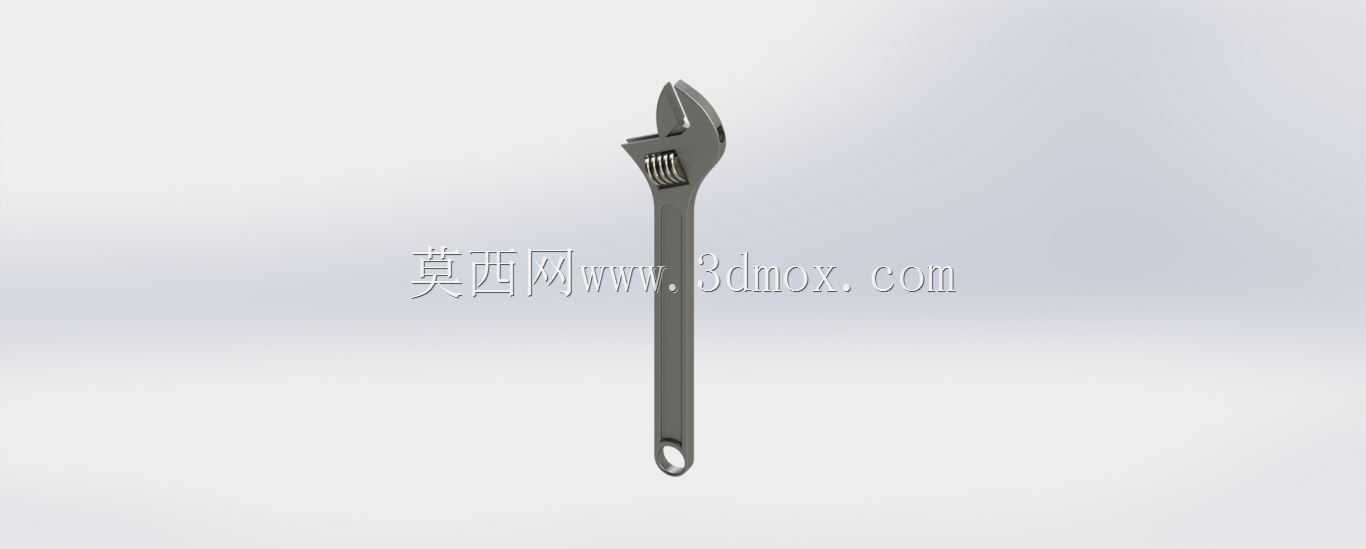

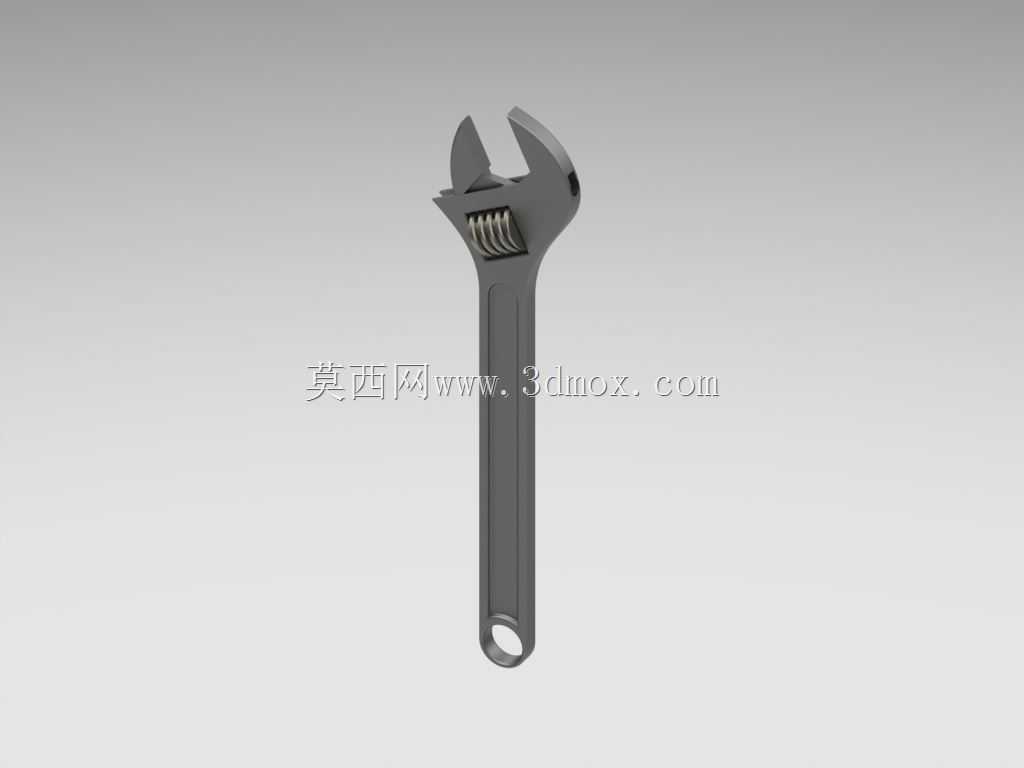

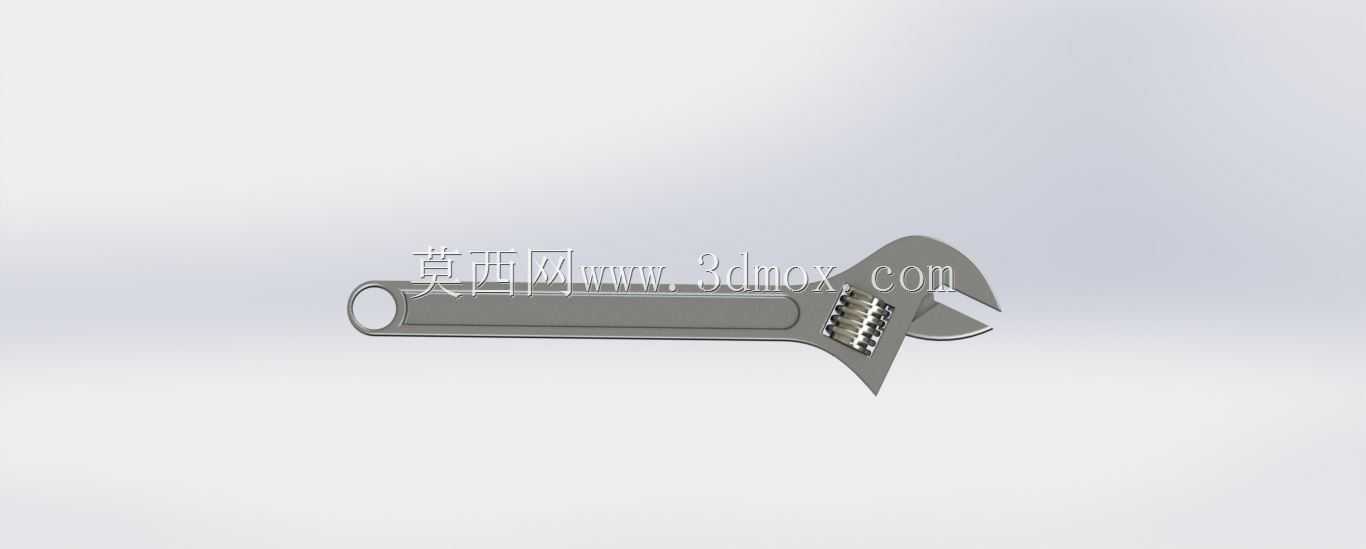

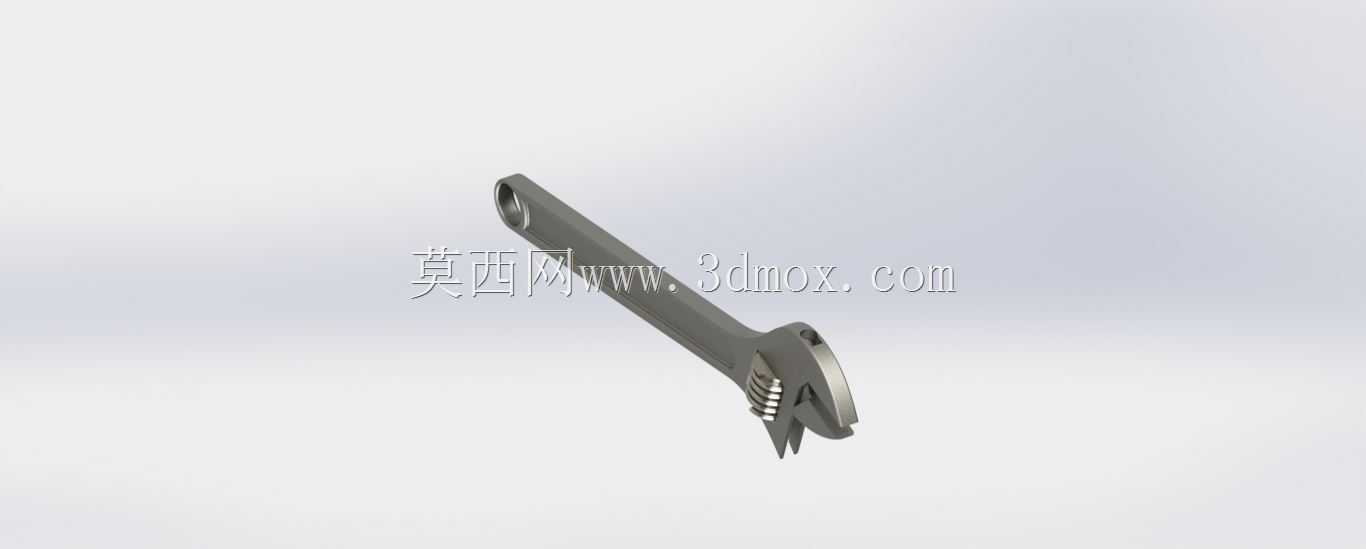

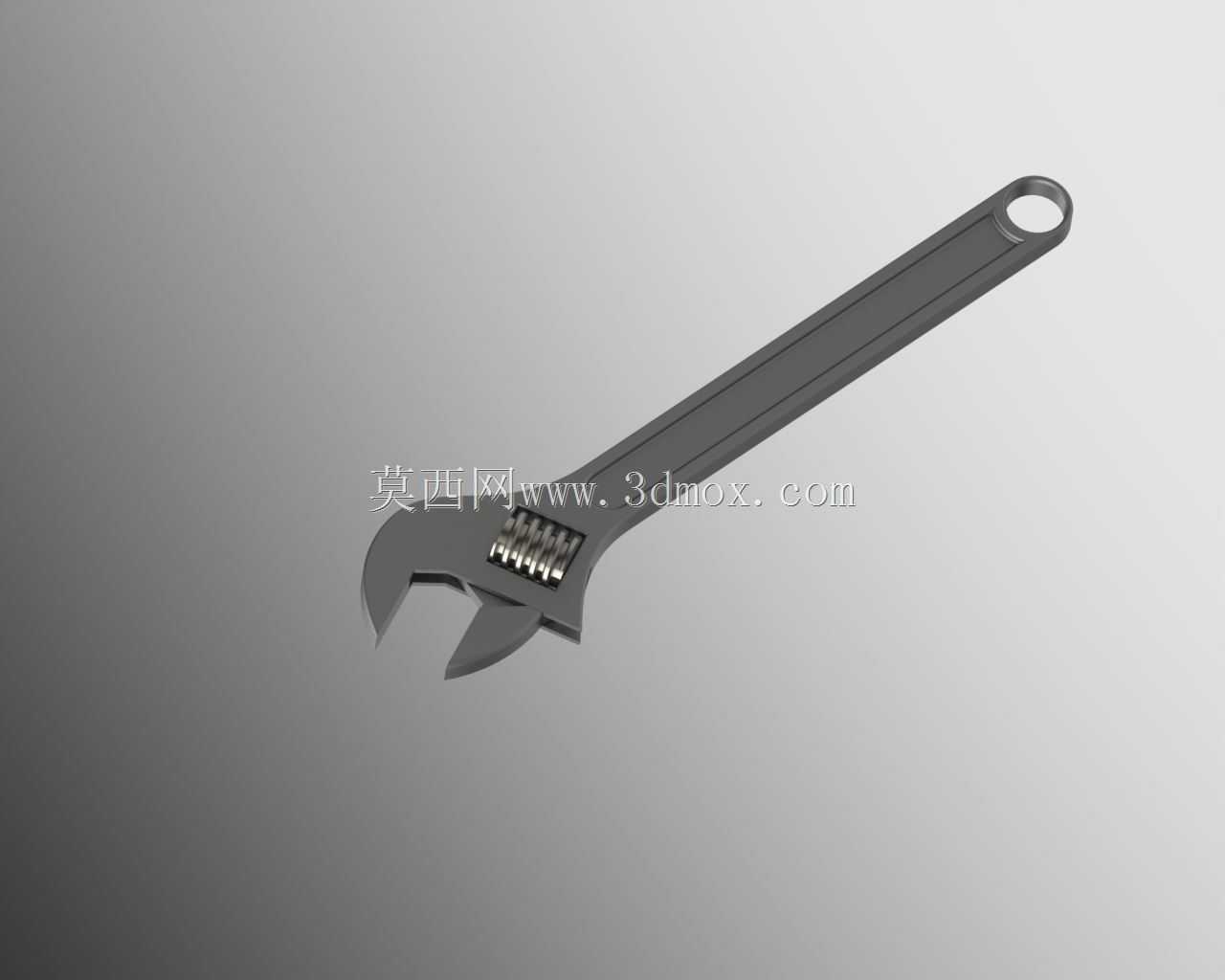

可调式活动扳手结构三维设计

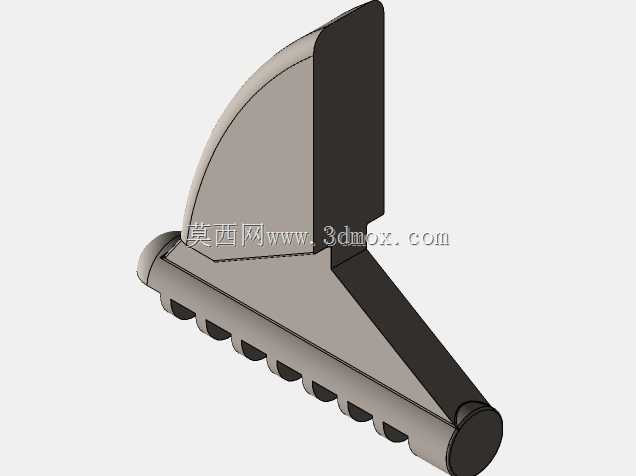

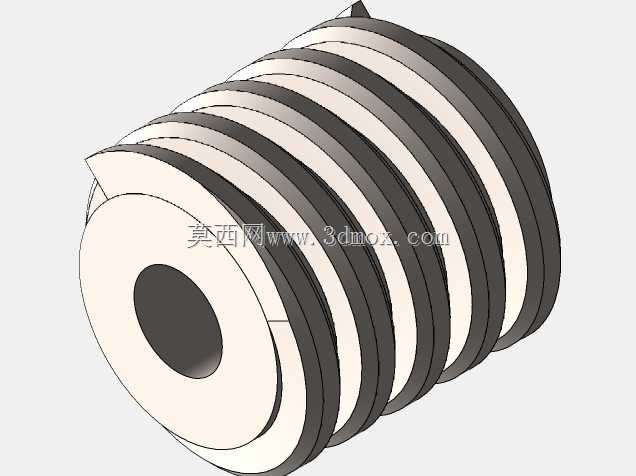

　　在设备运维、机械装配、管线安装等一线作业场景中，活动扳手是普及率最高的手动紧固工具之一，不同于固定开口的呆扳手，这类可调结构能够适配一定尺寸区间内的螺栓、螺母等紧固件，无需频繁更换工具，尤其适合现场作业时紧固件规格不统一、作业空间受限的工况，不管是小型机电维修、家用五金拆装，还是生产车间的设备日常点检维护，都能看到这类工具的使用身影。这款可调扳手的设计核心围绕开口调节的可靠性与握持操作的便利性展开，整体结构分为固定扳体、活动扳口、调节蜗杆、握持手柄几个核心部分，固定扳体与手柄为一体化结构，保证整体受力时的结构强度，活动扳口嵌装在扳体头部的导向槽内，通过侧面的蜗杆与活动扳口背部的齿条啮合，转动蜗杆即可带动活动扳口沿导向槽平移，

　　实现开口尺寸的连续调节，这种啮合结构经过齿形参数优化，调节时阻尼均匀，不会出现卡滞或滑牙问题，同时在受力紧固时能够实现自锁，避免作业过程中开口自行变大导致滑脱。从结构设计的细节来看，扳体头部的固定 jaw 与活动扳口的夹持面都做了平行度公差控制，保证夹持紧固件时两个面能够完全贴合，减少点接触导致的紧固件棱角磨损，也能降低作业时打滑的风险；夹持面的边缘做了微小的倒角处理，既能够方便卡入紧固件的对边，也能避免尖锐棱边划伤操作人员或工件表面。手柄部分的截面采用符合人体工学的椭圆变截面设计，靠近头部的位置截面更厚，承受紧固扭矩时的抗弯强度更高，握持段的截面做了收窄与圆弧过渡，长时间握持施力时不会硌手，手柄末端的挂孔设计方便工具收纳悬挂，

　　适配车间工具墙、维修工具包的收纳需求。设计过程中对各部件的受力边界做了充分校核，当扳手达到额定紧固扭矩时，扳体头部的应力集中区域主要分布在导向槽根部与蜗杆安装孔位置，通过对这些位置做圆角过渡、局部加厚处理，避免应力集中导致的部件断裂；活动扳口的齿条齿根位置同样做了强度强化，保证满量程开口承受最大扭矩时不会出现断齿问题。蜗杆的安装轴与扳体的配合采用间隙配合，既保证蜗杆转动顺畅，又不会出现轴向窜动，调节时的空程量控制在极小范围内，操作人员转动蜗杆时能够精准控制开口尺寸，适配不同规格的紧固件。从安装与适配边界来看，这款扳手的开口调节范围覆盖了日常作业中最常用的紧固件尺寸区间，头部的整体厚度控制在合理范围内，

　　能够伸入部分狭窄的装配空间完成紧固作业，不会因为头部过厚无法卡入紧固件位置；整体长度根据扭矩需求做了匹配，既保证施加额定扭矩时不会因为力臂过长导致扳手过载损坏，也不会因为力臂过短导致操作人员施力困难。在实际使用场景中，这类可调扳手不需要像固定扳手那样携带多件不同规格的工具，单把即可覆盖多种尺寸的紧固件作业需求，对于外出抢修、上门维修等需要轻量化携带工具的场景尤为适用；同时在装配作业中遇到非标准紧固件、对边尺寸有磨损的旧紧固件时，可调结构能够灵活调整开口大小实现可靠夹持，这也是固定开口扳手不具备的优势。建模过程中对各运动部件的配合间隙做了精准还原，活动扳口在导向槽内的滑动行程、蜗杆与齿条的啮合传动关系都完全按照实际装配关系搭建，能够直观演示开口调节的运动过程，也可以用于工具结构教学、新员工工具使用培训的演示素材，帮助使用者快速理解可调扳手的工作原理与结构组成，掌握正确的调节与使用方法，减少因为操作不当导致的工具损坏或作业安全问题。
