CA6140车床用弹簧压紧式夹紧组件结构

　　在普通卧式车床的日常加工场景中，夹具系统的可靠性直接决定工件装夹精度与加工过程的稳定性，这类弹簧压紧式夹紧组件，是CA6140系列车床进给与辅助定位系统中常见的压紧执行单元，主要承担小行程范围内的持续压紧、间隙补偿与防松限位功能。从实际装配场景来看，该组件不需要额外配置复杂的动力源，依靠弹簧的预压缩弹力即可提供持续的压紧力，在车床溜板箱、刀架侧定位、操作手柄限位等多个工位都能见到同结构原理的压紧部件，尤其适合需要频繁手动调整、同时要求保持恒定抵紧力的安装位置。

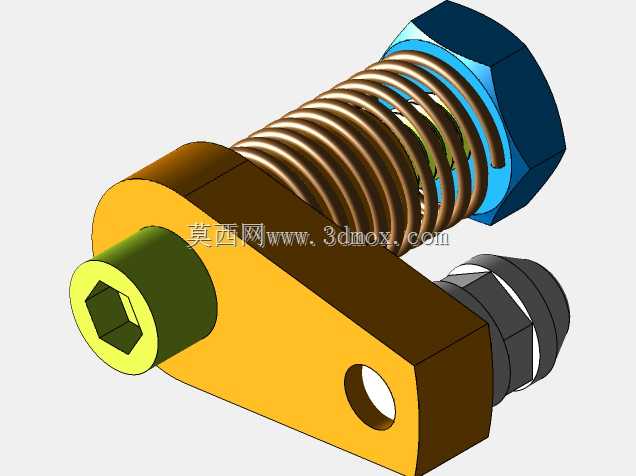

　　从结构设计逻辑来看，整个组件采用模块化的装配思路，核心的压紧臂采用L型折弯的块状结构，一端加工内六角圆柱头螺钉的安装过孔，通过带肩内六角螺钉实现整个组件的枢接固定，让压紧臂可以绕螺钉轴线实现小角度摆动；压紧臂的另一端加工圆形通孔，用于连接被压紧的联动部件，或者穿装定位销实现与相邻机构的运动传递。套在枢接螺钉外侧的圆柱螺旋压缩弹簧，一端抵靠在压紧臂的侧面，另一端抵靠在六角薄螺母的端面，通过调整螺母在螺钉上的旋合位置，就能精准调整弹簧的预压缩量，从而匹配不同工位需要的压紧力大小，这种调节方式不需要拆解整个组件，只需要用开口扳手卡住螺母微调即可，现场维护调整的效率很高。

　　从安装边界与尺寸适配角度来说，该组件的整体外轮廓完全适配CA6140车床原有安装位的空间限制，枢接螺钉的公称直径、六角螺母的对边尺寸、弹簧的中径与自由长度，都严格匹配车床原有配件的互换性要求，不需要对车床基体进行二次加工即可直接替换安装。弹簧的有效圈数与线径经过匹配设计，既能提供足够的压紧力避免机构在车床振动工况下出现松脱移位，又不会因为弹力过大导致手动操作压紧臂时阻力过大，影响操作手感。组件末端的锁紧螺母采用带防松结构的设计，配合弹簧的持续轴向顶紧力，即使车床长期运行产生持续振动，螺母也不会出现自行退转的问题，大幅降低了日常巡检维护的频次。

　　在实际使用过程中，这类夹紧组件的运动行程非常小，通常摆动角度不超过15度，弹簧的工作压缩量控制在全压缩行程的30%以内，保证弹簧长期处于弹性变形区间，不会因为过载产生塑性失效。压紧臂的受力面经过局部加厚处理，对应弹簧抵靠的位置做了平面加工，保证弹簧端面可以完全贴合受力，不会出现偏载导致弹簧侧弯、卡滞的问题。枢接螺钉与压紧臂过孔之间采用间隙配合，既保证压紧臂摆动灵活无卡滞，又控制配合间隙在合理范围，避免摆动过程中出现过大的横向窜动，影响压紧定位的精度。

　　不同于液压或气动夹紧机构需要配套管路、动力源的复杂配置，这种纯机械结构的弹簧夹紧组件可靠性极高，在车床的润滑工况下可以长期无故障运行，即使出现弹簧疲劳失效的情况，只需要更换对应规格的圆柱弹簧即可快速修复，配件通用性强，维护成本极低。在进行三维建模过程中，需要重点关注各个配合面的公差匹配：枢接螺钉与安装孔的间隙配合公差、弹簧两端面的平行度要求、压紧臂摆动过程中与相邻固定部件的运动间隙，都需要在建模阶段提前做干涉检查，避免实际装配后出现运动卡滞、弹簧蹭碰相邻零件的问题。同时要注意弹簧的建模参数要与实际工作压缩状态匹配，不能直接按自由长度建模装配，要模拟实际预压缩后的工作长度，验证装配后弹簧的圈间间隙是否均匀，有没有出现并圈的异常情况。
