T型旋杆配合环座螺纹紧固结构设计

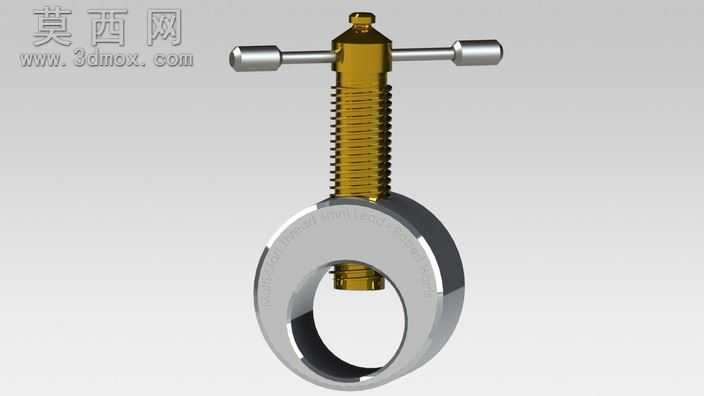

本作品为手动螺纹紧固类结构的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工的公差配合标准，对每一处结构细节都做了精准的尺寸约束。模型整体分为T型旋杆、传动螺杆、环形基座三个核心部分，T型旋杆采用对称式横向握杆设计，两端做了圆弧倒角处理，避免使用过程中出现锐边划伤的问题，旋杆与中部螺杆的连接位置做了过渡圆角强化，模拟实际金属零件的加工工艺，减少应力集中的风险。传动螺杆部分采用标准公制三角螺纹建模，建模时精准还原了螺纹的牙型角、螺距、牙深参数，螺纹收尾处做了合理的退刀槽结构，符合实际车削加工的工艺要求，螺杆顶部做了小型凸台结构，模拟实际零件的限位设计，防止旋杆操作时出现滑脱问题。环形基座部分为带内螺纹的环形构件，基座外圈做了亮面金属质感的倒角处理，内螺纹与传动螺杆做了精准的配合约束，可实现完整的旋合传动模拟，建模时对基座的壁厚做了合理的参数设置，保证结构强度符合手动操作的受力要求。材质渲染阶段，传动螺杆与T型旋杆采用金色金属材质，调整了金属粗糙度与反射参数，模拟黄铜镀层的金属质感，环形基座采用亮面镀铬金属材质，调整了环境反射与高光参数，还原抛光五金件的视觉效果，渲染时采用了柔和的工作室光源，多角度打光凸显零件的结构轮廓与材质质感，阴影做了柔化处理，让整体渲染效果更贴近实物展示的视觉感受。设计思路上，该结构参考了传统丝锥扳手与环形检具的组合形态，将手动旋拧操作与环形基座的定位功能结合，既可以作为手动螺纹紧固的教学演示模型，也可以作为小型工装夹具的结构参考，建模过程中所有零件都做了可编辑的参数化设置，使用者可以根据实际需求调整螺杆直径、螺距、环座尺寸等参数，快速衍生出不同规格的同类型结构模型，装配体中添加了合理的配合约束，可实现螺杆旋进旋出的动态运动模拟，直观展示螺纹传动的工作原理，适合用于机械基础教学、五金工具结构设计参考等场景。
