大尺寸多孔卡套管板精密结构设计

　　在化工、能源、制冷等领域的列管式换热设备、流体分配管路系统中，管板是核心承压与布流部件，这款455孔大尺寸卡套管板，主要适配大流量工况下的介质换热、多管路集成固定场景，常见于大型列管换热器、多通道流体分配器、化工精馏装置的管束固定端，承担着固定换热管束、分隔管程壳程介质、承载设备运行压力的核心作用，相比小尺寸管板，大直径多孔结构的设计难点集中在孔位排布精度、整体结构刚度、加工变形控制三个维度，稍有偏差就会导致卡套装配错位、管束安装应力集中、运行时介质串漏等问题。

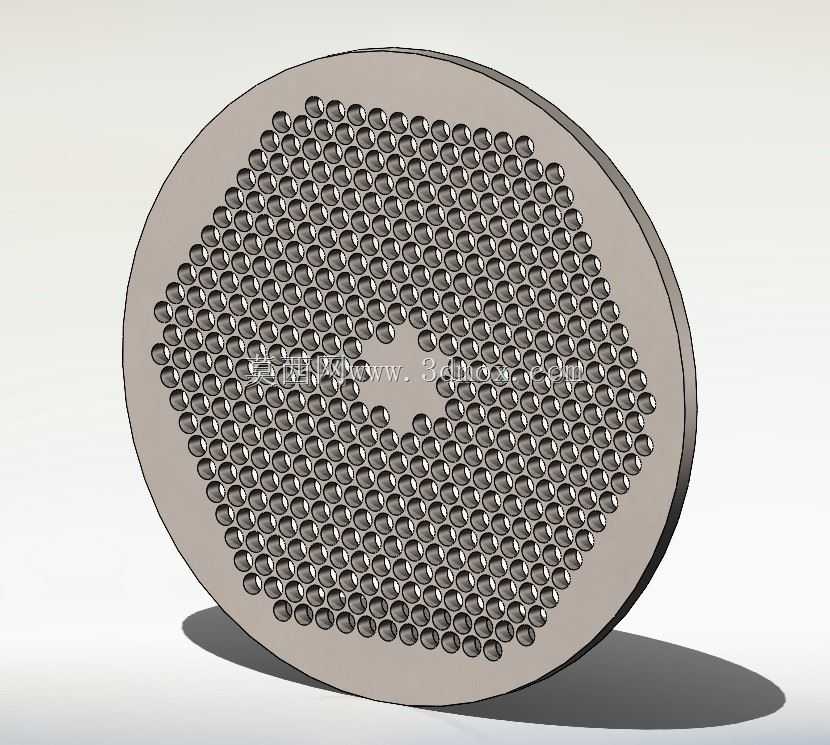

　　从结构设计逻辑来看，这款管板采用圆形整板结构，外圆为安装定位基准面，加工时需保证外圆的圆柱度与端面平面度，满足与设备筒体法兰的贴合密封要求，安装时通过外圆与法兰止口配合定位，端面采用密封垫片压紧实现壳程密封。455个管孔采用正三角形排布方式，这种排布方式相比正方形排布，能在相同管板面积下布置更多管孔，提升单位面积的布管密度，适配大流量换热需求，同时正三角排布的孔桥宽度均匀，能让管板各区域的受力更均衡，降低局部应力集中的风险。每个管孔的尺寸精度与表面粗糙度都严格匹配卡套式接头的装配要求，孔壁无纵向划痕、毛刺，保证卡套刃口切入后能形成可靠的密封面，避免管路运行时出现渗漏。

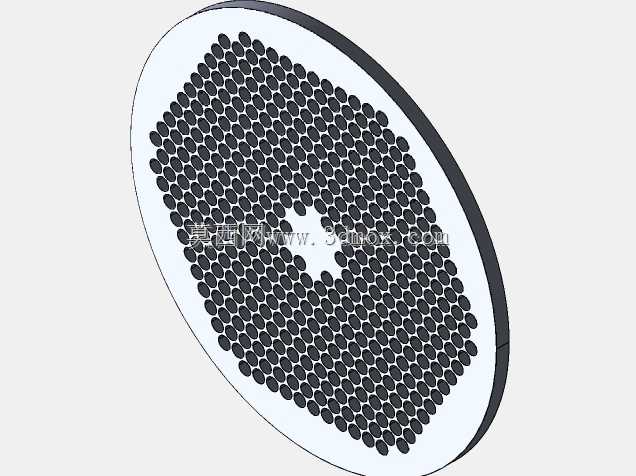

　　设计过程中首先需要根据设备的处理流量、换热管规格确定总布管数量，再结合壳程筒体内径计算管板的最小外圆直径，预留足够的法兰密封边宽度，密封边宽度需满足螺栓压紧时的密封面压应力要求，避免密封面压溃或密封比压不足。孔位排布时需要避开中心区域的结构干涉位，图中中心位置的缺孔区域，是为了适配设备中心的拉杆、分程隔板或者流体导流结构，避免布管与内部结构产生干涉，同时中心区域的孔位调整也能优化管程介质的流场分布，减少介质流动死区，提升整体换热效率。

　　结构刚度校核是大尺寸多孔管板设计的核心环节，由于管板上密布大量管孔，整体刚度相比整板会有明显下降，设计时需要根据管程与壳程的设计压力、设计温度，计算管板的最小厚度，同时考虑管孔对板体强度的削弱系数，保证在最高工作压力下，管板的最大挠度在允许范围内，避免因管板变形导致卡套接头松动、换热管与管板连接部位产生疲劳应力。对于卡套连接形式的管板，管孔的加工公差要求高于焊接式管板，因为卡套密封依赖孔壁与卡套的紧密贴合，孔位的位置度公差需控制在合理范围内，保证每一根换热管或管路都能顺利穿入，不会出现强行装配导致的卡套变形、密封失效问题。

　　实际应用中，这类大尺寸多孔卡套管板相比传统焊接式管板，具备装配便捷、可拆卸维护、管束更换成本低的优势，在需要定期清理管束、更换管路的工况下适用性更强，比如在有易结垢介质的换热场景中，无需切割焊接部位就能拆解管束进行清洗维护，大幅降低设备运维的时间与成本。安装时需要注意管板与法兰的同轴度，紧固螺栓时采用对角分次拧紧的方式，保证密封面受力均匀，避免管板受不均匀压紧力产生翘曲变形，进而影响管孔与卡套的配合精度。

　　从建模角度来说，这类多孔结构的三维建模需要先建立管板外圆与厚度的基础实体，再通过阵列特征完成所有管孔的排布，中心避让区域的孔位需要单独做抑制或者删除处理，建模时需要严格控制每个孔的位置坐标，保证孔桥宽度的一致性，避免出现孔位过近导致的管板局部强度不足问题，同时建模过程中需要预留加工余量的参考基准，为后续的加工工艺编制提供准确的三维数据支撑，比如外圆的加工基准、端面的粗糙度要求、管孔的公差标注，都可以在三维模型中通过PMI标注直接传递给加工环节，减少二维图纸传递过程中的信息偏差。
