CA6140车床辐条式轮辋结构设计

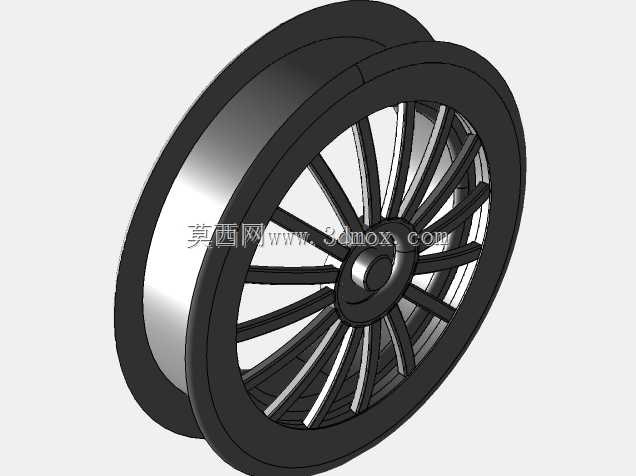

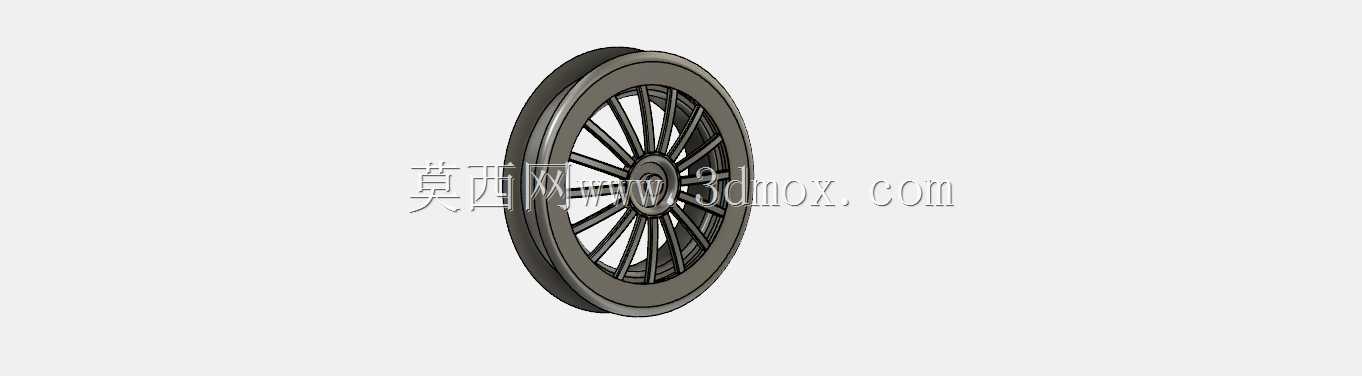

　　在普通卧式车床的操作端结构里，轮辋是手轮组件的核心承载构件，操作人员通过握持轮辋外圈施加扭矩，完成进给量微调、主轴转速档位切换、尾座套筒伸缩等手动操作动作，其结构合理性直接影响操作手感与传动精度。这款辐条式轮辋采用中心轮毂加径向辐条加外圈轮缘的三段式结构，中心轮毂位置预留与传动轴配合的安装孔，孔位公差按照过渡配合要求设计，保证装配后无径向窜动，可传递手动操作的扭矩而不出现打滑空程。辐条采用等截面直条放射状排布，从轮毂外圆均匀延伸至轮缘内壁，辐条数量经过受力核算，既保证轮辋整体抗扭刚度，避免操作人员施加较大操作力时出现辐条变形导致的手感虚位，又控制整体重量，降低手轮转动时的转动惯量，让微调操作更跟手。轮缘部分做了圆弧过渡的握持面设计，

　　边缘宽度按照人机操作要求做了加宽处理，避免长时间操作时硌手，当前设计阶段的轮缘宽度属于初步草绘尺寸，实际投产前可根据操作习惯调整边缘厚度，优化握持舒适度。从安装边界来看，轮辋的轴向厚度需要匹配手轮轴的安装空间，不能与车床溜板箱、主轴箱的面板突出结构产生干涉，轮辋的外圆直径根据操作力矩需求设定，直径越大操作时越省力，但过大的直径会占用过多操作空间，甚至在设备运转时易被衣物勾挂带来安全隐患，因此直径尺寸需要在操作力与安装空间之间做平衡。设计过程中需要重点关注辐条与轮毂、轮缘的连接位置应力集中问题，所有连接处都做圆角过渡，避免长期反复施加操作扭矩后出现连接位置开裂的问题，辐条的排布角度均匀性直接影响轮辋转动时的动平衡，虽然手轮转速极低，

　　动平衡要求远低于高速回转零件，但均匀排布的辐条能让各方向受力一致，提升操作时的顺滑感。轮辋的材质一般选用HT200灰铸铁铸造后加工，也可采用工程塑料注塑成型，铸铁材质的轮辋手感厚重，操作时阻尼感合适，塑料材质的重量轻，成本低，适合大批量量产场景。在实际装配时，轮辋中心孔与轴配合后需要加装紧定螺钉或者销钉做周向固定，避免长期使用后配合面磨损出现空转，轮缘的外表面可做滚花或者包覆橡胶层处理，增大手部握持时的摩擦力，手上沾有切削液时也不会打滑。从结构优化角度看，当前的直辐条设计加工难度低，铸造或者注塑时脱模方便，若需要进一步提升刚度，可将辐条设计为略带弧度的样式，分散连接位置的应力，但会相应增加加工成本。

　　轮辋的轴向定位依靠轴肩与锁紧螺母实现，因此轮毂的轴向长度需要匹配轴端的安装尺寸，保证锁紧后轮辋无轴向窜动，转动时不会蹭到周边的面板或者标牌。在车床的日常维护中，轮辋属于操作易损件，若出现辐条断裂、轮缘开裂、中心孔磨损过大的问题需要及时更换，因此该类零件的结构设计需要兼顾通用性，尽量与同系列车床的手轮安装尺寸兼容，降低备件储备难度。
