CA6140车床用拉古姆连接支架结构

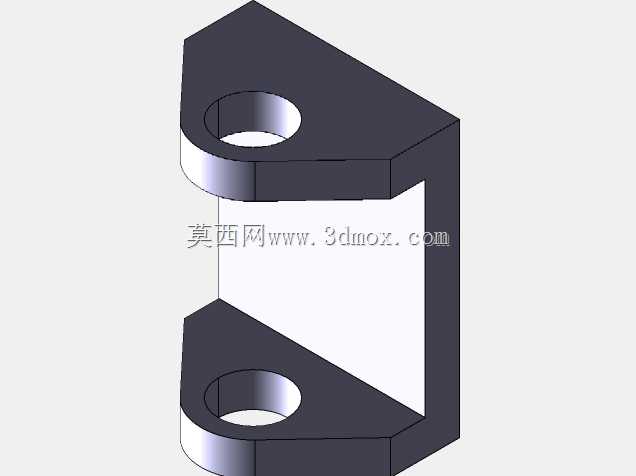

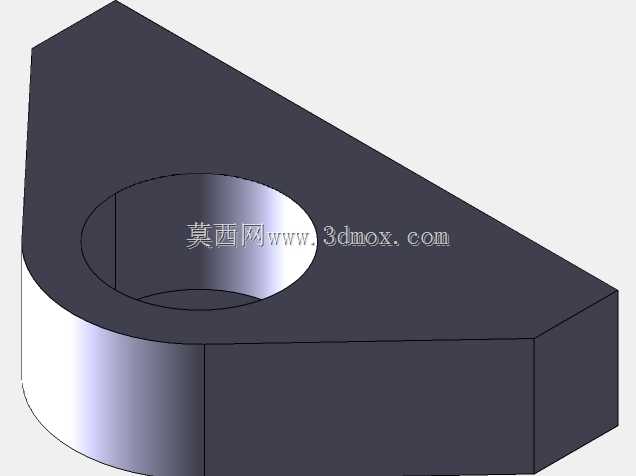

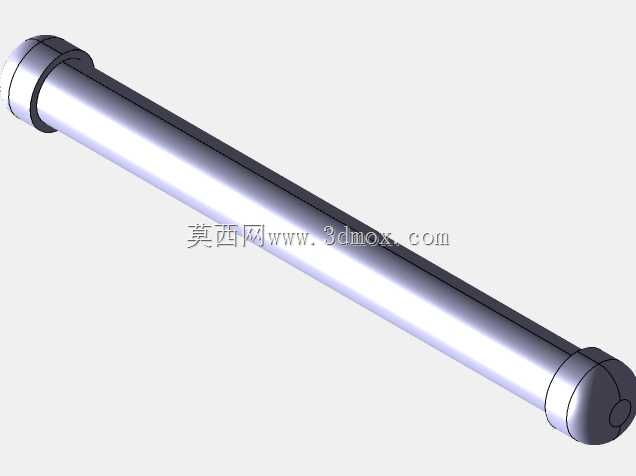

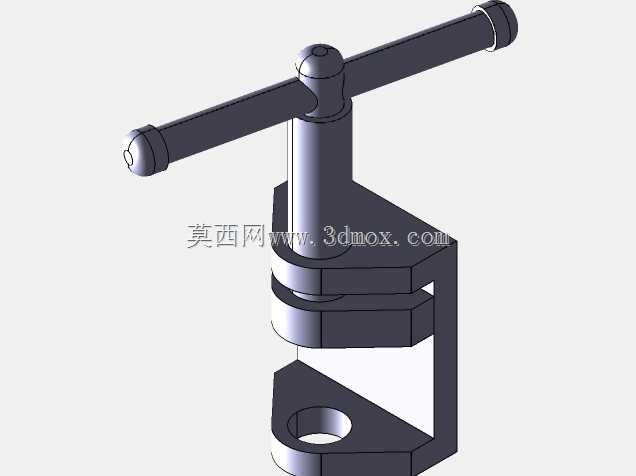

　　在普通卧式车床的进给传动与床身辅助构件装配场景中，这类对称双孔U型支架是承担跨距定位、载荷传递的核心小型结构件，常被用于CA6140系列车床的溜板箱辅助导轨限位、挂轮架侧支撑或是润滑管路的固定基座位置，区别于一体式铸造的床身本体结构，这类独立支架可单独更换，能有效降低设备长期运行磨损后的维护成本。从实际装配逻辑来看，该构件采用上下对称的带孔耳板搭配中间U型避让槽的结构形式，两个同轴安装孔分别对应床身或其他基体上的定位销孔，安装时可通过螺栓穿入孔位完成紧固，中间的镂空槽位并非减重设计的冗余结构，而是为了避让车床运行过程中往复移动的传动轴、拨叉或是走线管路，避免运动部件与固定支架发生运动干涉，这也是机床辅助支撑件设计中最常见的空间避让思路。

　　设计这类支架时，首先要匹配安装位置的空间边界：上下耳板的厚度需要根据所承受的径向载荷计算，若用于支撑挂轮架的侧部载荷，耳板厚度通常不低于8mm，避免螺栓紧固后耳板发生翘曲变形；两个安装孔的中心距需要严格匹配基体上的预装孔位公差，通常控制在±0.02mm的公差范围内，否则安装时会出现螺栓无法穿入、或是支架安装后存在内应力的问题，长期受振动影响容易出现连接松动。中间U型槽的开口宽度需要大于所避让运动部件的最大外轮廓尺寸，同时预留至少3mm的安全间隙，防止车床运行过程中因热变形、振动偏移导致运动件刮擦支架内壁。

　　从结构受力角度分析，该支架的载荷主要通过上下两个耳板的安装孔传递到基体上，因此耳板与中间立板的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在车床持续运行的振动工况下，这种圆角过渡结构能大幅降低连接处的疲劳断裂风险。安装孔的内壁设计有一定的倒角，一方面是为了螺栓穿入时起到导向作用，另一方面也能去除机加工后的毛刺，避免装配时毛刺脱落掉入机床导轨面造成研伤。构件的整体外形采用直角棱边搭配局部圆角的设计，既方便铣削加工时的定位装夹，也能减少安装过程中尖锐棱边划伤操作人员的风险。

　　在实际选型替换时，需要重点核对几个安装边界参数：首先是两个安装孔的公称直径与中心距，必须与原机床的预装位完全匹配；其次是U型槽的深度与开口宽度，要确认不会干涉周边运动部件的全行程移动；另外支架的总宽度不能超出安装位的空间限制，否则会与相邻的防护罩、管线等构件发生位置冲突。这类支架通常采用45号钢经铣削、钻孔加工后做发黑处理，具备一定的防锈能力，能适应车床加工车间多切削液、多金属粉尘的工作环境，长期使用不易出现锈蚀卡死的问题。不同于复杂的传动构件，这类支撑支架的结构看似简单，但每一处尺寸设计都直接关联到机床运行的可靠性，若孔位公差超标或是槽位避让不足，轻则导致装配困难，重则会在机床运行时引发运动碰撞，造成设备损坏。
