CA6140车床用定位支撑机械零件结构

　　该零件属于CA6140卧式车床的配套功能结构件，主要应用于车床床身与溜板箱之间的辅助定位场景，在车床进行轴类、盘类零件切削加工时，承担局部支撑、行程限位以及辅助导向的作用，避免溜板在快速进给过程中出现超程偏移，同时可分担导轨面的局部承载压力，减少长期往复运动带来的导轨面不均匀磨损。从结构设计逻辑来看，零件采用一体式块体基座设计，底部为平整安装面，可通过内六角螺栓直接固定在床身的预设安装槽位上，安装面的平面度公差控制在0.02mm以内，保证与床身安装基面的贴合度，避免紧固后出现结构翘曲影响定位精度。基座上方设置两个对称分布的梯形凸起挡边，两个挡边之间形成宽度固定的导向槽，槽宽尺寸与溜板侧部的限位凸块尺寸匹配，间隙控制在0.03-0.

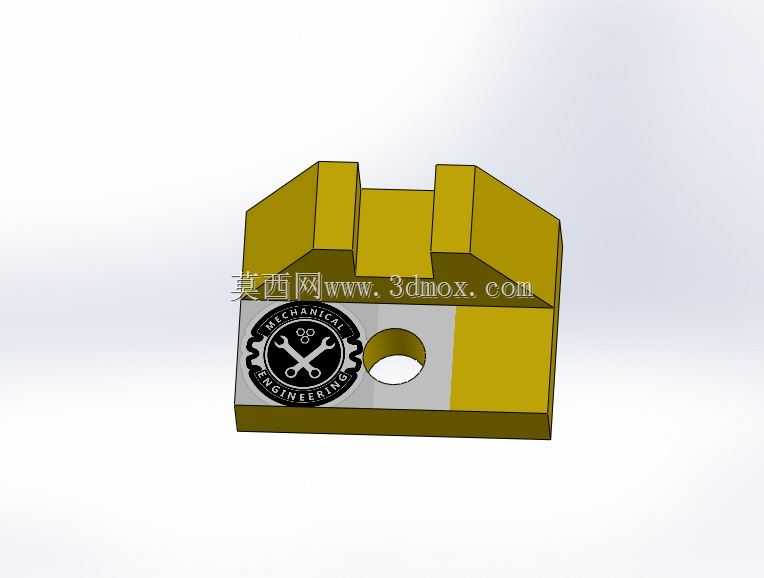

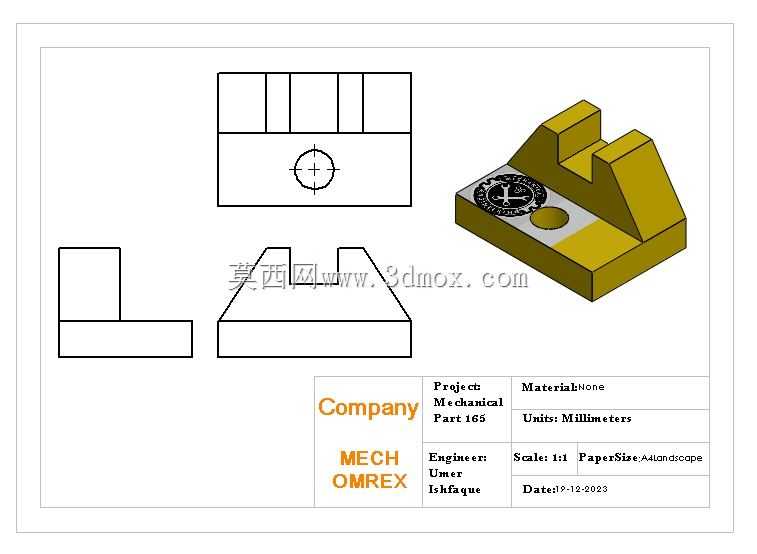

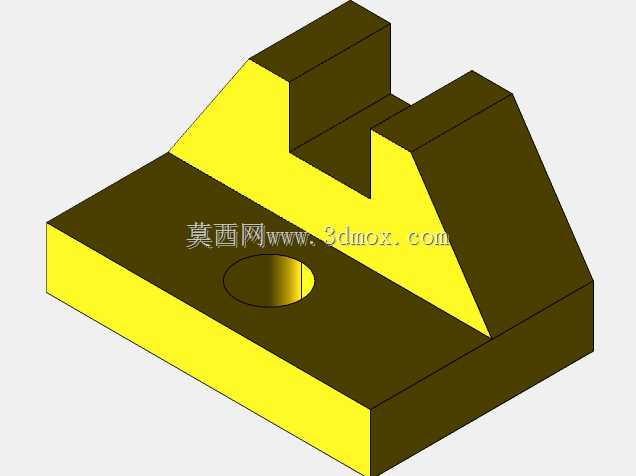

　　05mm之间，既可以保证溜板往复移动时不会出现卡滞，又能限制溜板的横向窜动，提升切削过程中的结构稳定性。零件正面设置的圆形沉孔为定位销安装位，可装入标准圆柱销实现零件与床身的精确定位，消除螺栓连接带来的装配间隙，保证重复拆装后的位置精度一致性，沉孔旁的圆形浅槽为润滑脂存储槽，可在设备定期保养时填入锂基润滑脂，减少定位销与孔壁的摩擦锈蚀，方便后期维护拆卸。从视图表达可以看出，零件的正交视图完整覆盖了主视、俯视、侧视三个投影方向，所有结构的尺寸边界清晰，顶部的四个矩形槽为减重工艺槽，在不影响结构整体刚性的前提下，减少了零件的材料用量，同时降低了整体重量，方便装配时的人工搬运与对位。等轴测视图直观呈现了零件的三维空间结构，

　　凸起挡边的拔模斜度设置为1:20，既满足铸造或铣削加工的工艺脱模要求，又不会影响导向槽的配合精度。在实际加工场景中，该零件可采用45号钢毛坯经铣削、钻孔、倒角工序加工成型，安装时需先清理床身安装面的毛刺与切削残留，将零件定位销孔与床身预加工的销孔对齐后打入定位销，再按对角线顺序紧固安装螺栓，紧固后需用百分表打表检测导向槽工作面与床身导轨的平行度，误差需控制在0.02mm/100mm以内，避免影响溜板的正常移动。该零件的结构设计充分考虑了车床的实际工况，在长期承受切削振动、往复摩擦的使用场景下，一体式结构不存在拼接松动的风险，对称式的受力结构可均匀承载来自溜板的侧向冲击力，不会出现单侧应力集中导致的结构变形，润滑槽的设计也延长了零件的维护周期，减少设备停机保养的时间成本。
