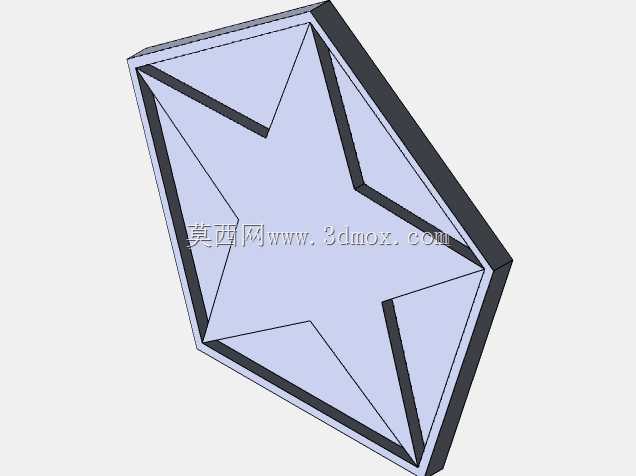

星形凹槽多边形块体三维练习建模作品

　　这类带星形内凹结构的多边形块体，常作为数控加工实操、三维建模技能训练的典型练习载体，在机械加工实训场景中使用频率较高，能够帮助从业者快速掌握草图约束、拉伸切除、特征倒角等常用建模与加工指令的运用逻辑。从结构本身来看，整体采用正多边形外轮廓作为基体，外边缘做了等厚度的直壁围边，围边高度与基体厚度保持一致，形成内凹的容纳区域，区域内部通过对称的斜向筋条分割出中心星形的凸起面，筋条与外轮廓、中心星形面的衔接处均做了小半径的过渡处理，避免加工过程中出现应力集中的尖角，也能减少刀具在拐角处的切削负载波动。设计这类练习件时，首先要确定外轮廓的边数与内切圆尺寸，保证整体外形规整对称，所有边的长度、夹角完全一致，为后续内部特征的对称布局提供基准；

　　内部星形结构的顶点需要与外轮廓的边中点、顶点形成严格的位置对应关系，确保筋条的走向完全对称，不会出现建模时的约束过定义或者加工时的坐标偏移问题。从安装与使用边界来看，这类练习件的底面为完全平整的基准面，可直接吸附在平口钳的垫铁上或者真空吸盘工作台上，不需要额外设计装夹位，外轮廓的直边可作为找正基准，打表找正的效率较高，适合在立式加工中心、数控铣床上完成铣削加工，也可作为3D打印的练习样件验证FDM工艺的悬垂打印参数。在实际建模过程中，需要先绘制外轮廓的封闭草图，拉伸生成基体实体，再偏移外轮廓边线生成围边的内轮廓，通过拉伸切除生成第一层内凹区域，之后绘制星形的封闭轮廓，结合筋条的宽度尺寸绘制斜向筋的草图，

　　再次拉伸切除形成星形凸起与筋条的分隔结构，最后对所有锐边做倒圆角处理，保证结构的工艺合理性。这类结构虽然不直接作为工业设备的功能零部件使用，但涵盖了机械建模与加工中最常用的对称约束、特征嵌套、基准统一等核心知识点，新手在练习时可以通过调整外轮廓边数、星形角数、筋条宽度、凹槽深度等参数，衍生出多种不同的练习变体，逐步掌握复杂二维草图到三维实体的转化逻辑，也能在加工练习中熟悉不同拐角角度下的刀具进给参数调整方法，比如在星形尖角位置需要适当降低进给速度，避免刀具过切或者崩刀，在直边段可以适当提高进给效率，平衡加工质量与加工时长。从结构工艺性角度分析，该件的所有凹槽深度保持一致，不需要分层调整切削深度，

　　加工时可采用同一把立铣刀完成大部分粗精加工工序，仅在过渡圆角位置如果圆角半径小于铣刀半径，才需要换用更小直径的铣刀清角，整体工序排布简单，适合作为入门阶段的实操考核件，能够直观反映从业者对草图绘制、特征生成、工艺排布的掌握程度。
