竞赛用双驱足式机器人行走机构设计

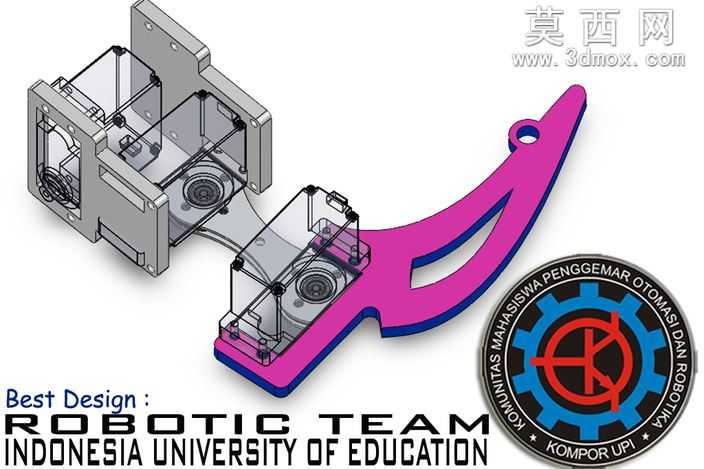

本作品为面向机器人赛事打造的足式机器人行走机构三维设计，整体采用对称式双模组驱动布局，在三维建模过程中严格遵循赛事规则的尺寸约束，对每一处安装位、传动间隙都做了精准的参数化设定。建模阶段先完成核心传动腔的骨架搭建，将驱动电机的安装位、齿轮传动的啮合位置、输出轴的同轴度要求逐一通过草图约束锁定，再逐步向外延伸出两侧的安装支架，支架上预留的多组安装孔位完全匹配标准紧固件的尺寸规格，可直接用于实物加工装配。外观结构上，行走足部件采用流线型镂空设计，在保证结构强度的前提下尽可能降低整体重量，足端的弧形轮廓经过多轮运动仿真校验，能够在迈步过程中实现流畅的重心过渡，减少行走时的卡顿与冲击。材质渲染环节，对传动腔的透明护罩采用半透明聚碳酸酯材质参数，还原实物装配后可直观观察内部传动状态的特性，金属支架部分赋予磨砂铝合金材质质感，行走足部件采用高饱和度的玫红色工程塑料材质，搭配深蓝色边缘包边的渲染效果，既突出赛事作品的视觉辨识度，也清晰区分不同功能的结构部件。设计思路上，整体采用模块化拆分逻辑，两个独立的驱动传动模组通过中间连接桥实现刚性连接，每个模组都集成了独立的驱动单元、减速齿轮组与输出转轴，既可以保证双足动作的同步性，也便于后期调试时单独拆解维护；传动腔外部的护罩采用快拆式卡扣结构，无需额外工具即可打开检查内部齿轮状态，适配赛事现场快速检修的需求。行走足末端预留的挂孔可根据赛事场景加装辅助配重或是传感器支架，支架上的多组沉头孔设计能够保证装配后紧固件不突出表面，避免行走过程中与场地障碍物发生剐蹭。整套模型在完成结构建模后经过了运动干涉检查，对齿轮啮合间隙、转轴转动范围、足端摆动幅度都做了仿真验证，确保所有运动部件在全行程范围内无硬干涉，传动路径顺畅无卡滞，能够直接导出工程图用于实物的加工制作与组装调试。
