带轴一体式法兰连接构件三维设计

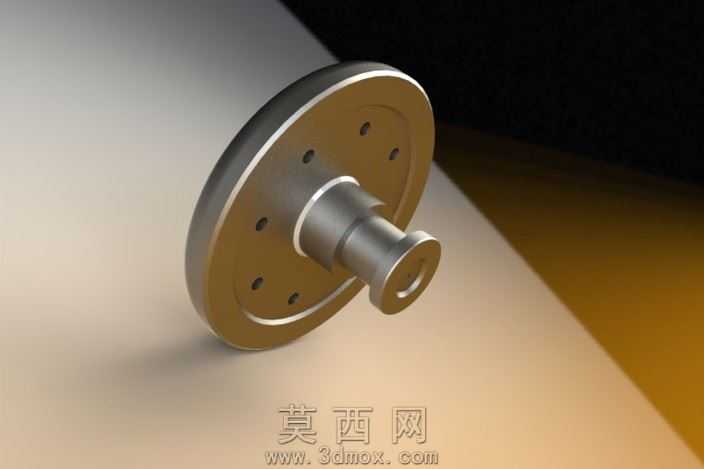

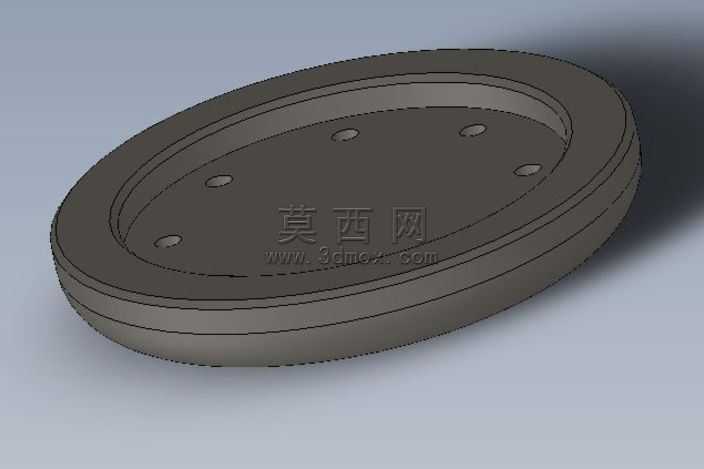

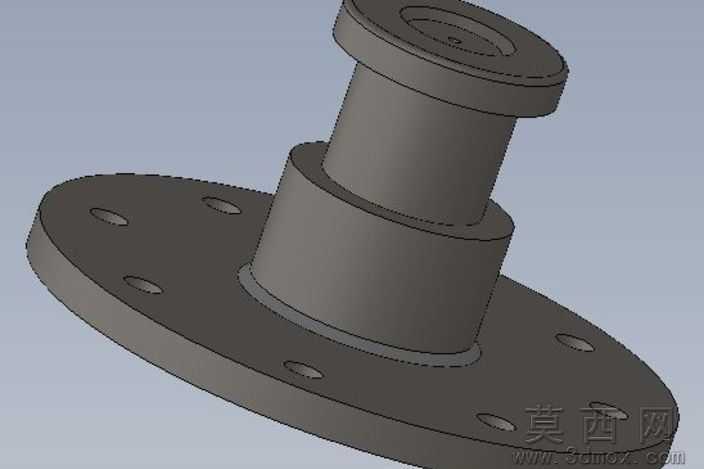

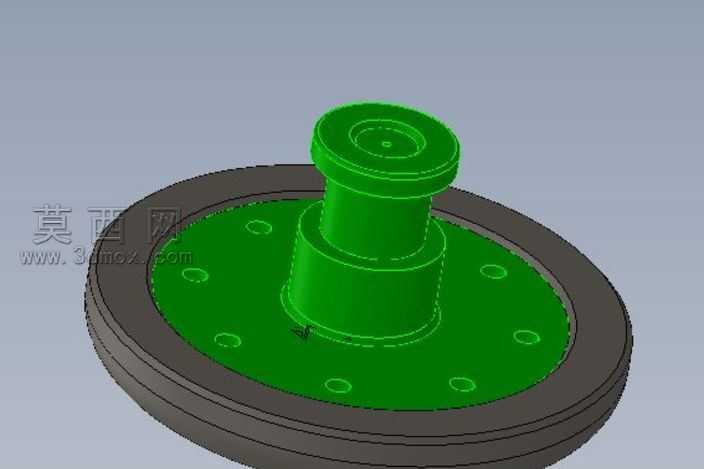

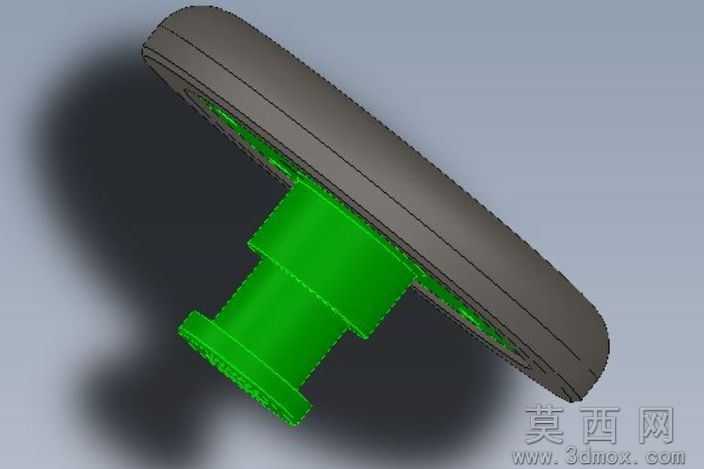

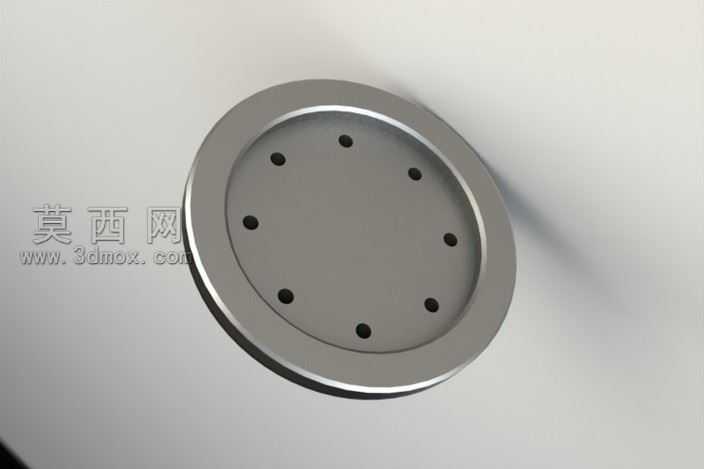

本作品为带轴一体式法兰连接构件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台特征生成核心的阶梯轴主体结构，通过精准的尺寸约束定义各轴段的直径、长度与同轴度公差基准，保证轴段间过渡圆角的工艺合理性，避免应力集中问题。法兰盘部分与轴体采用一体化建模逻辑，通过拉伸凸台生成盘体基础轮廓后，使用圆周阵列特征完成盘面上8个安装孔的均匀排布，每个安装孔的孔径、孔位分度圆直径、孔端倒角参数均严格参照通用法兰连接的标准规范设定，确保构件具备实际工程应用的尺寸适配性。建模过程中对法兰盘与轴体衔接的轴肩位置做了加厚处理，通过拔模特征优化衔接处的应力过渡结构，同时在轴端设计了定位凸台结构，可实现装配时的快速对位。材质与渲染阶段，为构件赋予金属合金钢材质，调整材质的粗糙度、金属度参数还原金属加工后的哑光金属质感，添加细微的表面划痕纹理模拟实际机加工后的表面状态，场景布光采用三点布光法，主光源从侧上方投射打出构件的主体明暗关系，辅光源补全暗部细节避免阴影死黑，轮廓光勾勒法兰盘与轴体的边缘轮廓，突出结构的层次感，背景采用渐变暖灰色调突出金属构件的质感，渲染输出的效果图清晰展现了法兰盘的孔位分布、轴段的阶梯结构、各部位的倒角细节。设计思路上，该构件将法兰连接功能与轴类传动功能整合为一体式结构，减少了传统分体装配带来的装配误差与连接松动风险，盘体上的均布安装孔可适配标准螺栓实现与其他构件的紧固连接，阶梯轴段可适配轴承、传动轮等配套零件的安装，轴端定位结构可保证装配时的轴向位置精度，整体结构紧凑，兼顾连接强度与装配便利性，可应用于传动系统的端部连接、设备机架的轴端固定等场景，建模过程中所有特征均保留参数化编辑权限，可根据实际使用需求快速调整法兰盘直径、安装孔数量、各轴段尺寸等参数，适配不同的安装工况。
