CA6140车床用分体式连杆结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721255
  • CA6140车床用分体式连杆结构设计
  • CA6140车床用分体式连杆结构设计
  • CA6140车床用分体式连杆结构设计
  • CA6140车床用分体式连杆结构设计
  • CA6140车床用分体式连杆结构设计
  • CA6140车床用分体式连杆结构设计

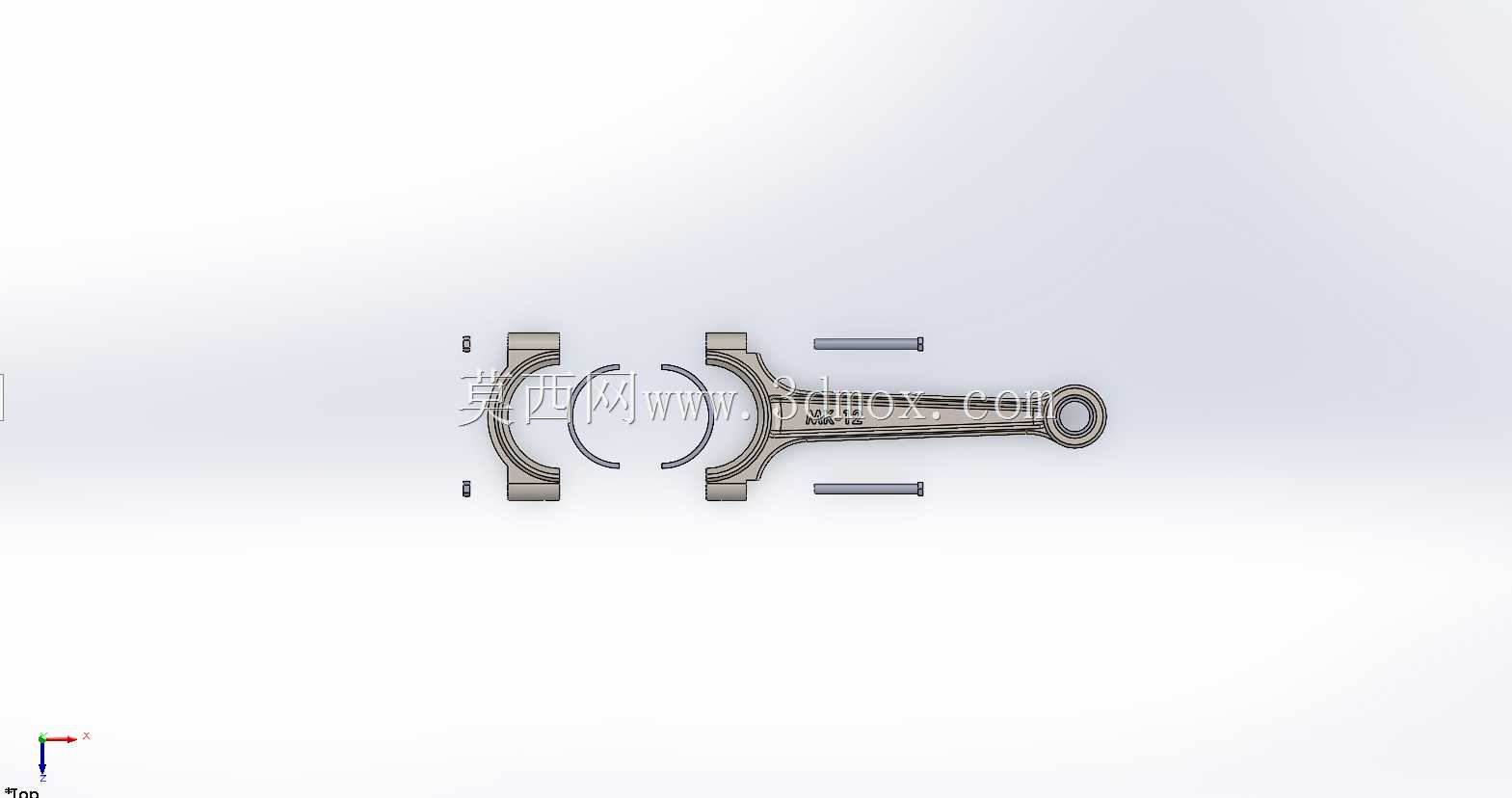

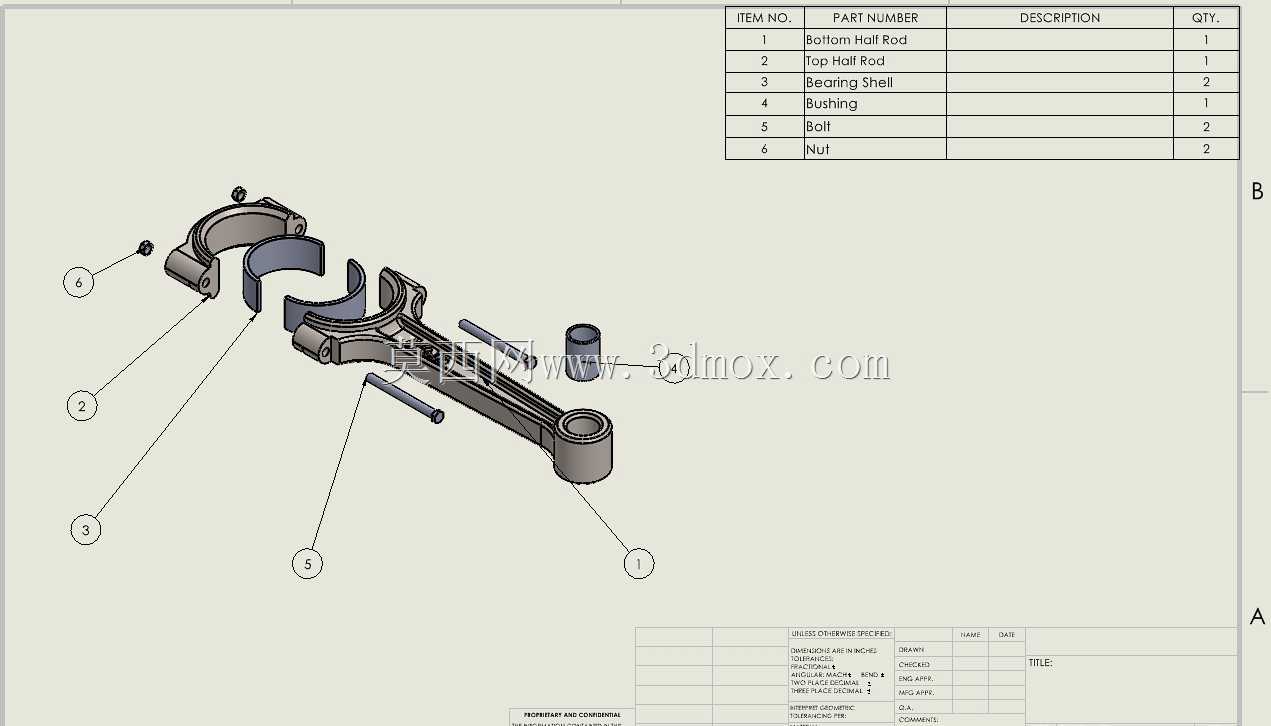

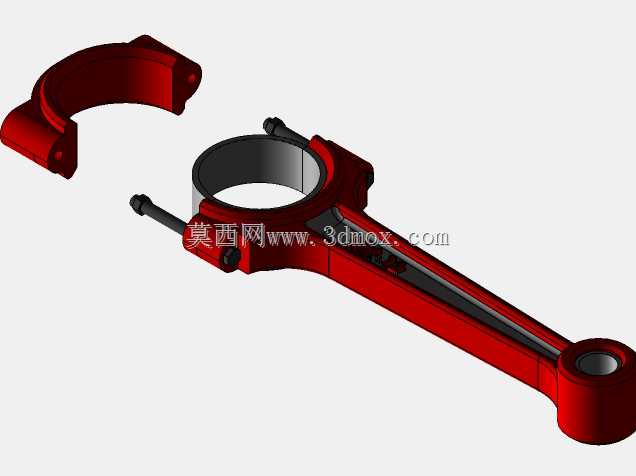

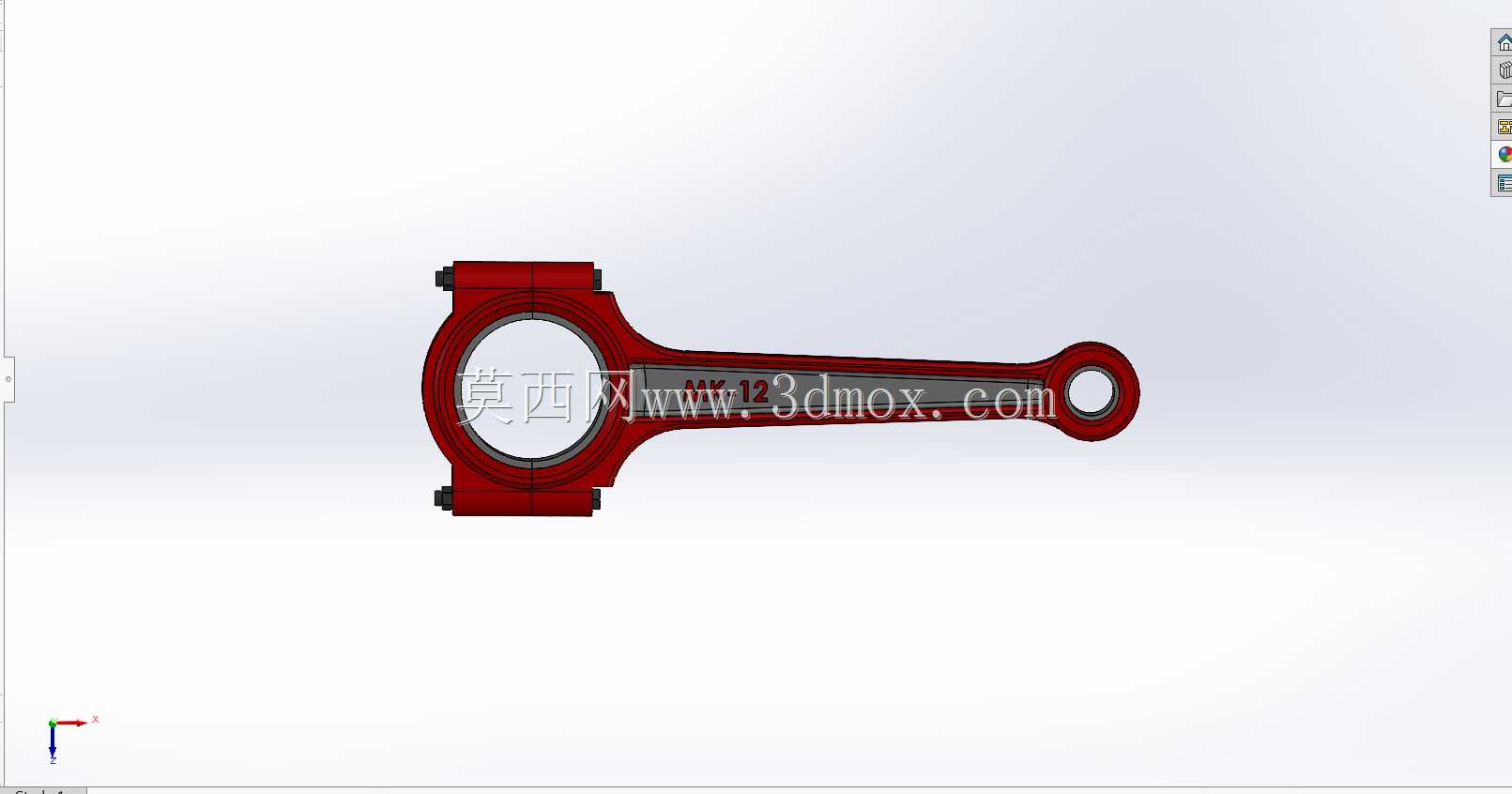

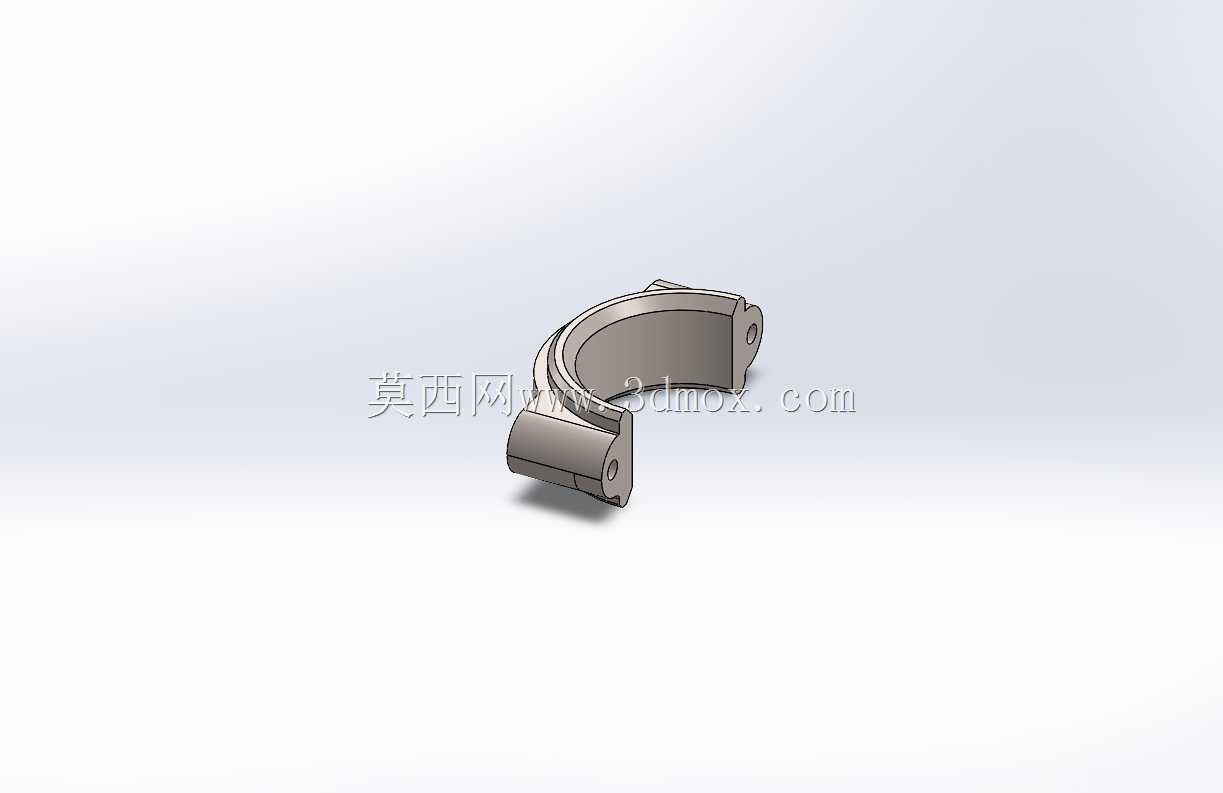

  在普通卧式车床的主轴箱传动链路里,这类连杆承担着把曲轴端的旋转力矩转化为往复直线动作的核心传动作用,区别于内燃机用的高转速连杆,CA6140车床配套的连杆工作转速更低,但对传动间隙、安装同轴度的要求更严苛,毕竟车床进给机构的动作精度直接关联最终加工件的表面粗糙度与尺寸公差。从结构设计来看,这款连杆采用了分体式大头端设计,也就是图中展示的可拆分瓦盖结构,这种设计完全是为了适配车床主轴箱内的装配场景——箱体内的曲轴是预先安装在箱体轴承座上的,整体式大头连杆根本无法完成套装,必须通过拆分的瓦盖配合两个拉紧螺栓实现抱紧固定,大头内孔预留了轴瓦的安装余量,加工时需要保证瓦盖与杆身结合面的平面度误差控制在0.02mm以内,

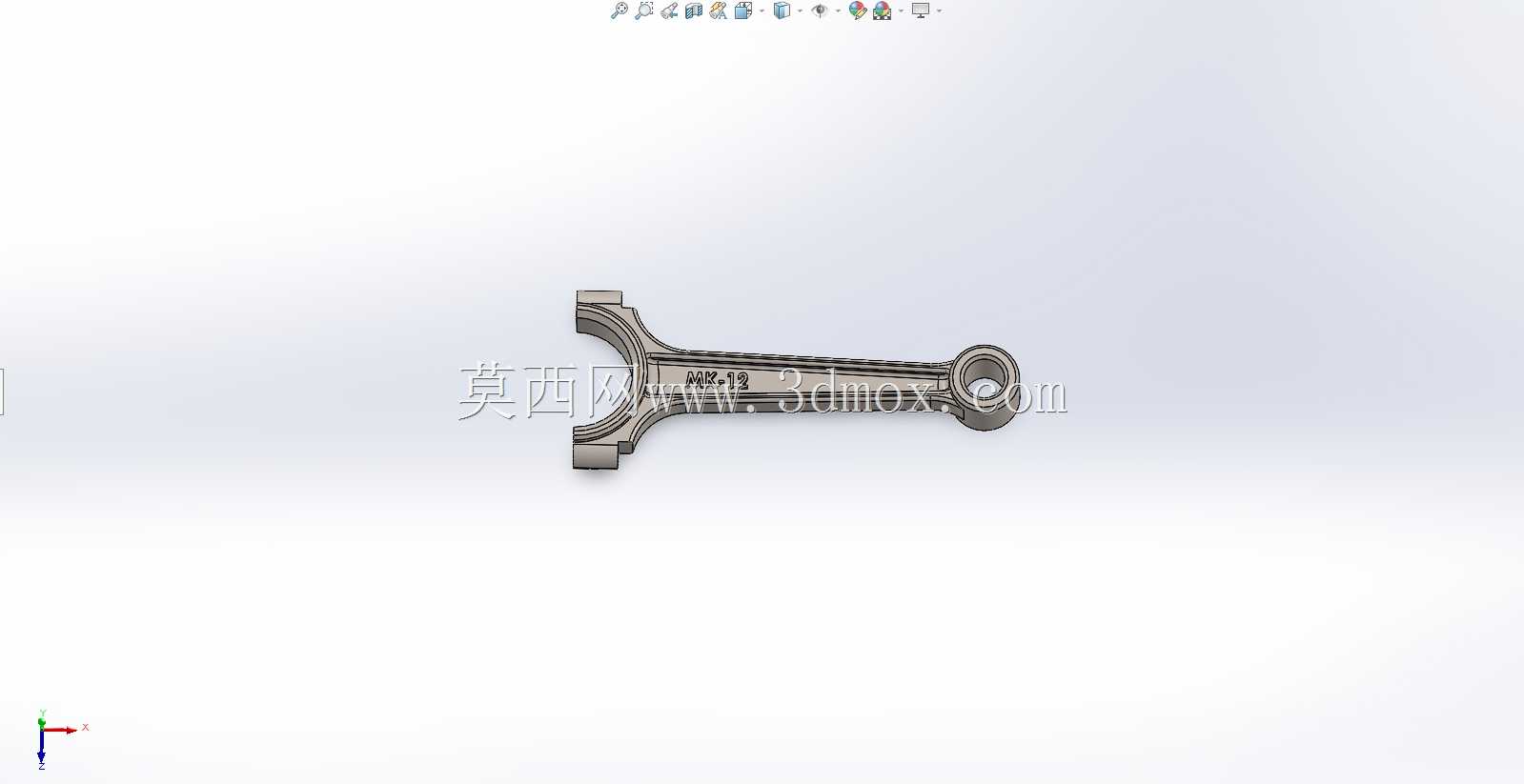

  避免抱紧后内孔出现圆度超差,导致运转过程中出现偏磨、发热的问题。杆身部分采用了工字形截面设计,这不是随意选择的结构,而是在满足抗弯、抗扭强度要求的前提下,尽可能降低连杆自身的往复运动惯量,要知道车床进给机构的换向频率虽然不高,但过大的运动惯量会导致换向冲击,加剧传动齿轮的齿面磨损,工字形截面的筋厚过渡位置全部做了圆角处理,避免应力集中导致的疲劳断裂,毕竟连杆属于长期承受交变载荷的部件,应力集中位置在数万次往复循环后很容易萌生裂纹。小头端采用整体式圆环结构,内孔用于安装衬套,与活塞销或者进给机构的十字头销轴配合,安装时需要保证大小头孔的中心距公差控制在±0.03mm范围内,两孔的轴线平行度误差在100mm长度上不能超过0.02mm,

  否则会导致销轴偏载,出现衬套异常磨损、动作卡滞的问题。从安装边界来看,这款连杆的大头孔直径适配CA6140车床主轴箱内对应曲轴的轴颈尺寸,安装时瓦盖的定位止口必须与杆身的止口完全贴合,两个拉紧螺栓需要按照对角顺序分次拧紧,拧紧力矩要符合车床装配工艺的要求,避免出现瓦盖错位或者螺栓预紧力不足的问题;小头端的销轴安装后需要保留合适的配合间隙,既要保证转动灵活,又不能出现过大的旷量,否则会导致进给动作出现滞后,影响车削加工时的进给精度。实际应用场景中,这类连杆除了用在CA6140普通车床的主轴箱传动机构里,也可适配同系列的其他卧式车床进给传动系统,工作过程中需要承受交变的拉压载荷与少量的侧向力矩,所以设计时对材料的力学性能有明确要求,

  通常选用45号钢模锻成型,毛坯需要经过正火处理消除锻造应力,加工完成后杆身不需要做额外的表面处理,大小头的配合面需要达到对应的粗糙度要求,保证配合件的装配精度。很多刚接触机床维修的人员在更换这类连杆时,经常会忽略大小头孔的平行度校验,直接装上去使用,短时间内可能不会出现问题,但运行一段时间后就会出现衬套快速磨损、传动异响,甚至出现杆身断裂的故障,本质上就是没有理解连杆作为传动部件的精度要求——它不是简单的连接件,而是要保证两端转动副的轴线始终保持平行,才能让整个传动链路的动作顺畅,没有额外的内应力。另外这款连杆的大头瓦盖结合面采用了止口定位,而不是有些连杆用的锯齿定位或者销套定位,这也是适配车床的低转速大扭矩工况做的选择,止口定位的结构加工更简单,装配时的对中性足够满足车床的传动精度要求,维护时拆卸也更方便,不需要额外的定位零件就可以保证装配位置的准确性。杆身的工字形截面的腹板厚度也是经过刚度校核的,在最大切削抗力对应的传动载荷下,杆身的弯曲变形量不能超过0.05mm,否则会导致进给动作的刚性不足,车削时出现让刀问题,直接影响加工零件的尺寸精度。
