奥托四缸发动机曲柄连杆机构曲轴结构

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721307
  • 奥托四缸发动机曲柄连杆机构曲轴结构

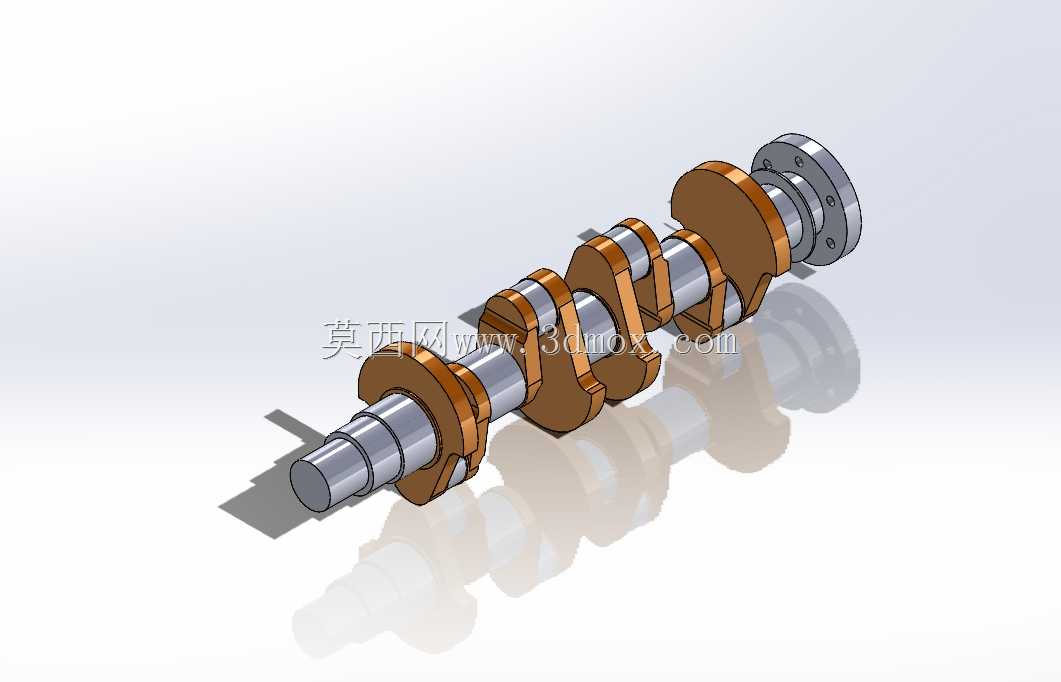

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套四缸机曲轴的结构设计完全匹配奥托循环四缸汽油机的做功顺序排布,四个曲柄销按照180度相位差对称布置,相邻曲拐的夹角设置能够保证四个气缸的做功行程均匀错开,让整机运转时的一阶、二阶往复惯性力得到充分平衡,减少整机运行过程中的振动传递。从实际装机的应用场景来看,这类曲轴多用于小排量直列四缸乘用车汽油机,也可适配同结构的小型通用动力机组,在工作过程中需要持续承受活塞连杆组传递来的爆发压力冲击,以及高速旋转带来的离心载荷,因此在结构设计阶段,每段主轴颈与曲柄销的过渡位置都做了大圆角过渡处理,避免应力集中导致的疲劳断裂风险。

  设计过程中首先要确定的是主轴颈的支撑跨距,直列四缸结构通常采用全支撑设计,也就是每两个相邻曲柄销之间都设置一道主轴颈,五档主轴颈的排布方式能够大幅提升曲轴整体的抗弯刚度,避免高转速下曲轴发生挠曲变形,影响轴瓦的配合间隙。曲柄臂的外形采用了扇形配重结构,每块配重的质心位置都经过反复校核,用来抵消曲柄销和连杆大头旋转产生的离心力,以及活塞组件往复运动产生的一阶惯性力,不需要额外加装平衡轴就能满足常用转速区间的振动控制要求。从安装边界来看,曲轴的前端轴段预留了正时齿轮、皮带轮的安装定位面,轴端设置有标准的键槽结构用来传递扭矩,后端带有法兰连接盘,用来固定飞轮组件,法兰端的定位止口尺寸与飞轮的定位凸台严格匹配,

  保证飞轮安装后的同轴度误差控制在允许范围内。各档主轴颈的直径尺寸按照承载梯度设置,中间档位的轴颈直径略大于两端档位,匹配中间位置更高的弯曲载荷,曲柄销的直径与连杆大头的轴瓦内径配合,表面粗糙度要求达到Ra0.8以下,保证轴瓦能够形成稳定的润滑油膜。油道设计采用了斜向贯通的钻孔结构,从主轴颈表面的油孔连通到对应曲柄销的油孔,发动机运转时主油道的压力润滑油能够通过这些内部油道直接输送到连杆轴瓦的摩擦面,同时带走摩擦产生的热量,油道孔口位置都做了倒角抛光处理,避免润滑油流动时产生节流损失。曲轴的轴向定位设置在中间档位的主轴颈位置,通过两片止推片限制曲轴的轴向窜动量,窜动间隙控制在0.1到0.3毫米之间,

  既保证曲轴受热膨胀时有足够的伸长空间,又不会因为轴向间隙过大导致正时传动错位。在建模过程中,所有的铸造拔模斜度、加工余量都按照实际生产工艺要求设置,曲柄臂的非加工面保留了铸造圆角,避免加工过程中出现应力集中点,配重块的外形在满足平衡要求的前提下尽可能做了轻量化处理,减少曲轴自身的旋转惯量,提升发动机的油门响应速度。实际装机测试中,这类结构的曲轴能够在每分钟6000转的转速下长期稳定运行,各摩擦面的比压都在轴瓦材料的允许承载范围内,平衡精度达到G2.5级以上,运转时的振动幅值能够满足乘用车的NVH设计要求。需要注意的是,曲轴两端的密封面位置都设计有回油螺纹结构,配合油封能够防止机油泄漏,前端的螺纹孔用来安装启动爪,固定皮带轮和减震器,减震器的安装面与曲轴轴线的垂直度要求控制在0.02毫米以内,避免减震器高速旋转时产生额外的偏摆载荷。
