3D打印机床水平校准多孔测试块

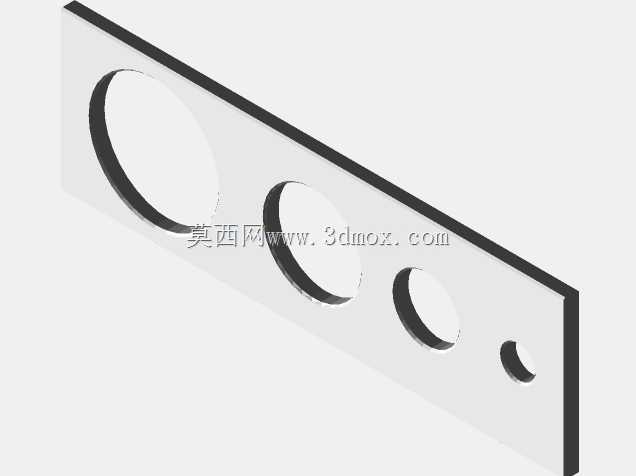

　　在机床加工尤其是普通车床如CA6140这类通用设备的日常校准作业中，水平度与孔加工精度的快速核验一直是一线操作师傅绕不开的环节，传统校准方式多依赖框式水平仪配合试切件完成，不仅准备周期长，单次测试产生的金属废料也会增加不必要的物料损耗，这款快速打印的校准测试块正是针对这类现场调试痛点设计的轻量化检具。从结构设计逻辑来看，测试块采用等厚薄板作为基体，整体为规则矩形结构，没有多余的异形凸起，放置在机床工作台面或者中拖板平面时，能够完全贴合金属基准面，不会因为自身结构形变导致水平读数出现偏差。基体上沿长度方向依次排布四个直径逐次递减的通孔，孔与孔之间的中心距经过预先标定，相邻孔的边缘间距保持均匀，既可以用来核验3D打印过程中的水平偏移量，

　　也能在机床调试时，通过试钻对应位置的孔位，对照测试块的标准孔距检查机床X轴、Z轴的进给精度是否存在累计误差。不同于金属材质的标准检具，这款测试块采用快速打印工艺制作，整体重量极轻，操作人员可以单手取放，不需要借助吊装工具就能完成在机床不同工位的转移，日常存放在机床工具箱内也不会占用过多空间。在实际使用场景中，操作人员完成机床床身水平初调后，可以将该测试块放置在工作台不同位置，通过观察块体与台面的贴合缝隙，快速判断局部平面是否存在凸起或者沉降，尤其是在中拖板移动行程的两端、卡盘附近的常用加工区域，借助测试块的平直基准边，能够快速发现水平仪难以捕捉的微小平面度偏差。而孔位扩展测试的功能设计，主要针对日常加工中频繁遇到的不同孔径钻孔、

　　扩孔作业精度核验，四个不同直径的标准孔可以作为扩孔作业的导向参照，当需要在工件上加工对应尺寸的孔时，可以先在余料上试切，将加工后的孔与测试块的标准孔进行比对，快速判断钻头磨损程度、主轴跳动量是否在允许范围内，避免直接在正式工件上加工出现尺寸超差。从安装边界来看，测试块的厚度控制在常规垫铁的厚度区间内，放置在工作台面上时不会与卡盘、刀架的运动行程发生干涉，即使是在刀架自动进给的过程中，也不会因为块体突出过高触发碰撞风险。基体的边缘做了微小的倒角处理，没有尖锐的毛刺，取放过程中不会划伤工作台面或者操作人员的手套。在3D打印制作这类测试块的过程中，本身也可以作为打印机自身水平校准的验证件，通过观察四个孔的圆度、孔壁的打印层厚均匀性，

　　就能判断打印平台的水平度是否调整到位，孔位是否存在因为平台倾斜导致的椭圆变形，相当于一份检具同时覆盖了3D打印设备调试与金属切削机床校准两类场景的使用需求。不同于专用的高精度校准量块，这款测试块的定位是日常快速核验的辅助工具，不需要达到计量级的精度要求，却能在每次开机前的快速检查、换班后的设备状态确认环节，帮操作人员快速排查明显的设备偏差，减少因为设备状态异常导致的批量加工报废问题。很多一线操作师傅在日常作业中都会自己制作各类简易检具，这类打印件的优势就在于修改迭代速度快，如果需要适配不同的孔径测试需求，只需要调整三维模型里的孔直径参数，几十分钟就能打印出新版的测试块，不需要走复杂的金属件加工流程，完全能满足日常生产中的快速核验需求。在孔位排布的设计上，四个孔的直径差保持固定梯度，从大到小依次递减，既覆盖了日常加工中最常用的几类孔径尺寸，也能通过不同孔径的加工状态，判断主轴在不同切削负载下的稳定性，比如加工大孔时的让刀量、加工小孔时的钻头偏摆情况，都能通过与测试块标准孔的比对快速得出结论。测试块的平直长边还可以作为直尺的辅助基准，用来快速检查工件装夹时的平行度，比如装夹长轴类工件时，可以将测试块靠在工件侧母线位置，观察缝隙均匀度，快速判断工件是否装夹歪斜，比单纯依靠肉眼观察的准确率高很多。
