GAINTA多用途防水仪表壳体结构设计

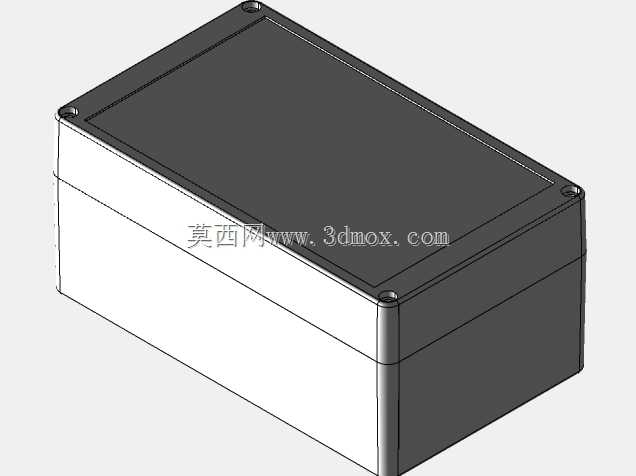

　　同时能够承受任意方向的低压喷水冲刷，不会出现水体渗入损坏内部电路的情况，完全满足户外露天安装、车间清洗工况下的使用要求。尺寸参数上，壳体外部长宽高分别为120mm、200mm、90mm，内部预留的中空区域专门适配带键盘操作界面的嵌入式电路板安装，内部空间规划充分考虑了常规工业控制板的元件布局高度，预留了足够的接线余量空间，避免安装时出现元件顶壳、线缆弯折半径不足的问题。安装结构的设计充分考虑了长期使用的可靠性，四个角位的安装柱内嵌黄铜衬套，相比直接在ABS塑料柱上攻丝的结构，铜衬套能够提供更高的螺纹连接强度，反复拆装也不会出现滑牙问题，不管是壳体上下盖的螺丝锁附，还是内部电路板、安装支架的固定，都能获得更稳定的连接力，这款多用途壳体是面向户外工业测控、现场仪表安装场景开发的防护类结构件，核心适配需要在潮湿、多尘工况下部署的小型控制单元、信号采集模块、嵌入式键盘操作终端的安装防护需求，在厂区户外计量点、露天设备旁的控制节点、喷淋工况下的设备操作端这类常规塑料壳体无法胜任的场景中，能够为内部电子元件提供可靠的物理防护与安装支撑。从结构设计逻辑来看，壳体整体采用深灰色ABS材质注塑成型，材料本身具备较好的抗冲击性能与耐候性，能够适配-20℃到60℃的常规工业环境温度区间，避免长期户外使用出现的材质脆化、表层褪色老化问题。壳体的密封防护等级达到IP65，意味着配合对应规格的密封胶条安装完成后，完全可以阻挡粉尘进入壳体内部，

　　避免设备长期受振动影响出现螺丝松动、部件移位的问题。壳体边角做了圆弧过渡处理，既能够提升注塑成型时的材料流动性，减少成型缺陷，也能避免安装维护时尖锐边角划伤操作人员，同时边角位置的加强筋结构从安装柱一直延伸到壳体内侧壁，大幅提升了壳体的整体刚性，在受到外部挤压、冲击时不容易出现开裂变形。从安装边界来看，壳体四个角的外部安装孔位采用沉孔设计，使用M4规格的螺丝即可将壳体固定在安装墙面、设备支架上，沉孔结构能够让螺丝头完全埋入壳体表面，不会突出影响外观或者剐蹭周边线路，上下盖的合缝位置设计了一圈连续的密封槽，装配时嵌入对应规格的发泡橡胶密封条，锁附螺丝后能够实现均匀的密封压缩量，避免出现局部密封不严的问题。

　　壳体的中空键盘安装区域做了下沉式台阶设计，适配厚度1.1mm的薄膜键盘粘贴安装，台阶高度刚好和薄膜键盘的厚度匹配，粘贴完成后键盘表面和壳体表面基本齐平，既能够保证操作手感，也能避免键盘边缘长期受剐蹭起翘脱落，同时台阶位置的圆角处理能够让薄膜键盘贴合时不会出现褶皱气泡，提升粘贴牢固度。在实际选型使用中，这款壳体可以直接用来组装现场温度采集终端、小型设备操作面板、户外门禁控制单元、工业信号转换模块等产品，不需要额外开模制作外壳，能够大幅缩短产品开发周期，降低小批量设备的制造成本。结构设计时也充分考虑了二次加工的便利性，壳体侧壁厚度均匀，预留了线缆接头的安装位置标记，用户可以根据实际接线需求在对应位置开孔安装防水格兰头，

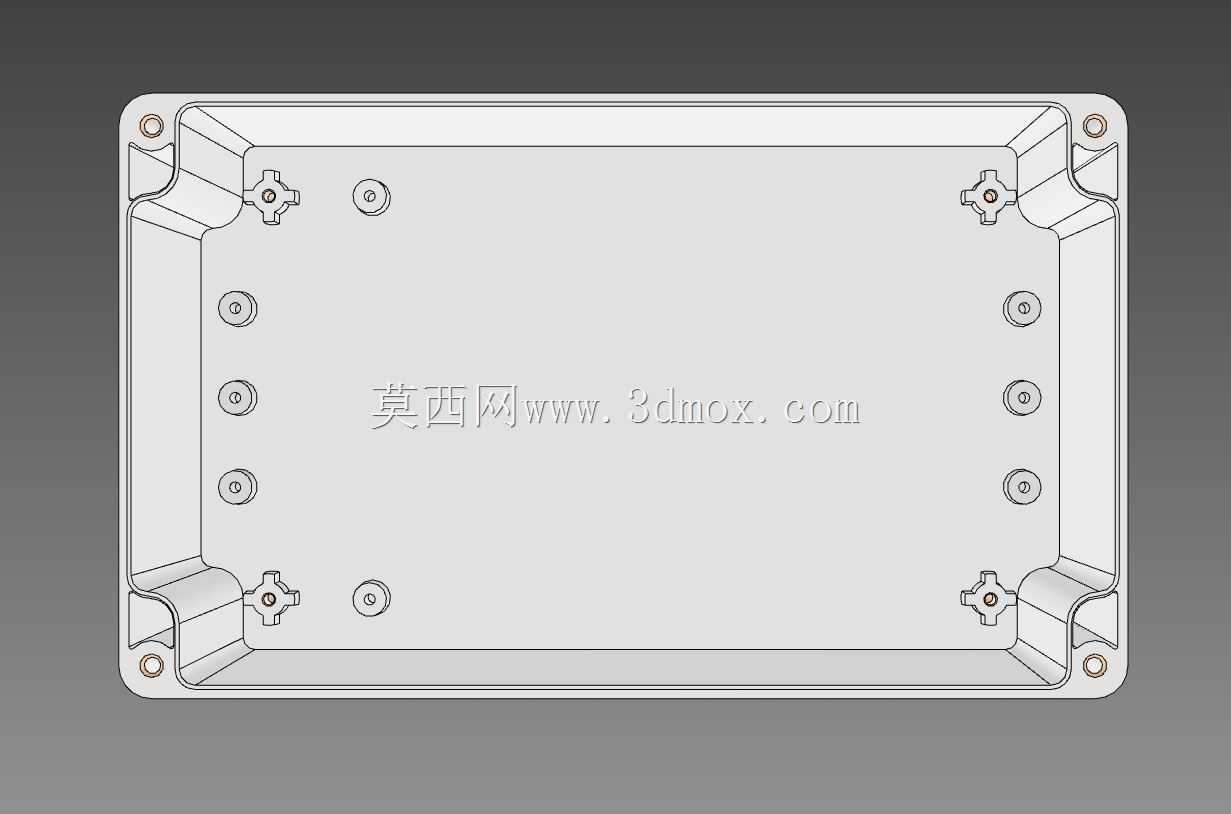

　　不需要担心开孔位置出现壁厚不均、结构强度不足的问题。内部的安装柱位置按照通用工业板卡的安装孔距做了适配，常规尺寸的控制板不需要额外做转接支架就可以直接锁附固定，对于需要加装内部安装导轨的场景，壳体底部的平面度控制在0.2mm以内，能够保证导轨安装平整，不会出现元件安装卡滞的问题。相比同尺寸的通用塑料壳体，这款带铜衬套的结构在抗振动性能上有明显优势，适合在有持续振动的设备旁安装使用，比如机床旁的操作终端、输送线侧的控制盒，不会因为长期振动导致螺丝松动、密封失效。壳体表面采用哑光磨砂处理，不容易残留指纹和污渍，在工业现场使用时更容易清洁维护，深灰色的外观也和多数工业设备的配色协调，不会出现过于突兀的视觉效果。
