CA6140车床背板组件装配结构设计

　　在普通卧式车床的床身附属结构布局中，背板组件承担着杆类定位元件的固定、侧向载荷传导以及安装基准定位的核心作用，是CA6140这类通用卧式车床操作侧辅助定位结构里不可缺失的组成部分。从实际车间应用场景来看，该组件多布置在床身靠近进给操作机构的侧方位置，主要用于固定 retained rod 这类 retained 定位杆，为进给行程的侧向挡停、附属工装的快速挂载提供稳定的支撑基础，日常加工过程中，杆类元件会承受来自工件装夹、进给限位带来的径向与轴向复合载荷，背板作为承载基座，需要将这些载荷均匀传导至床身安装面，避免局部应力集中导致的固定螺栓变形、杆体偏移问题。

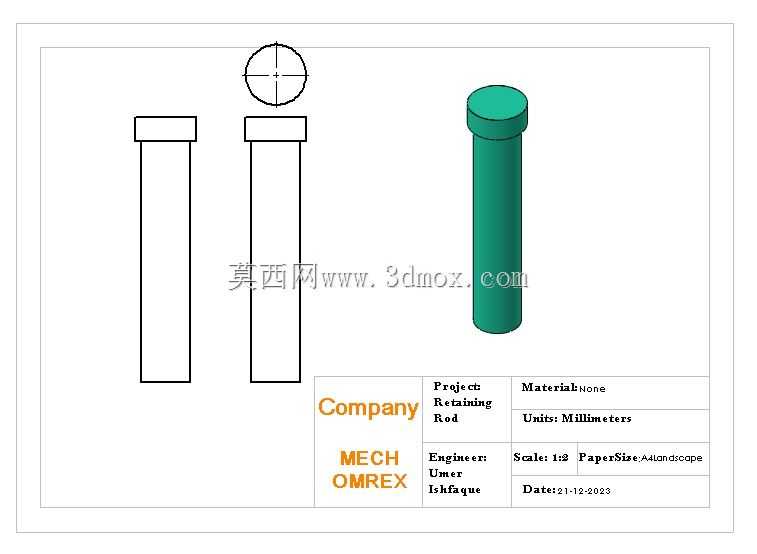

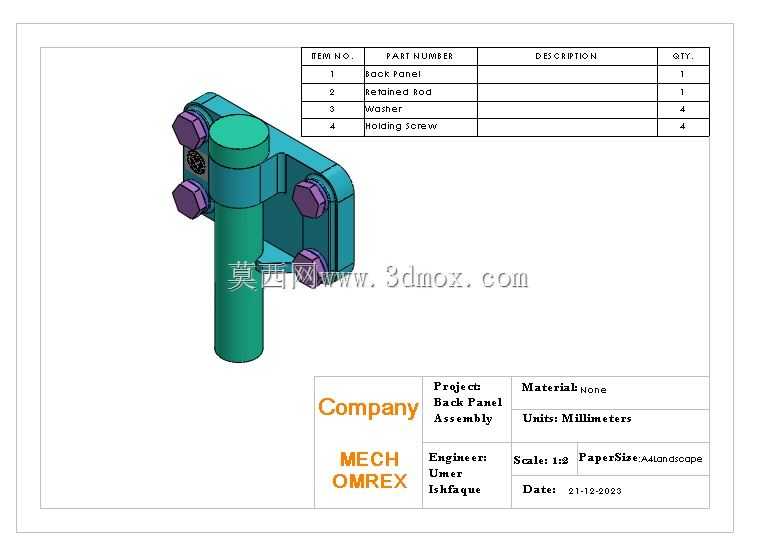

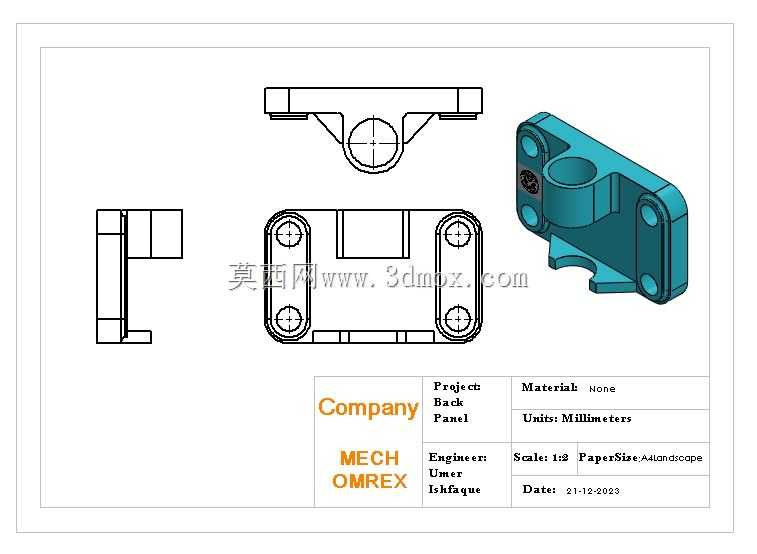

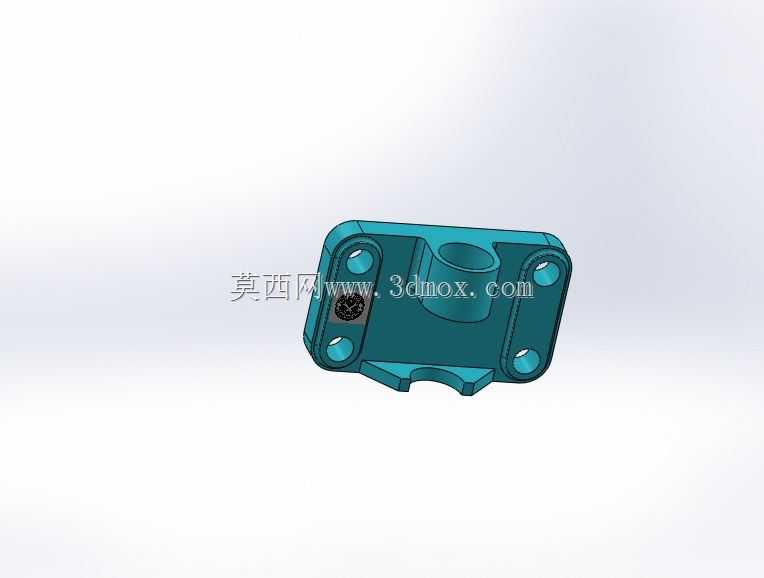

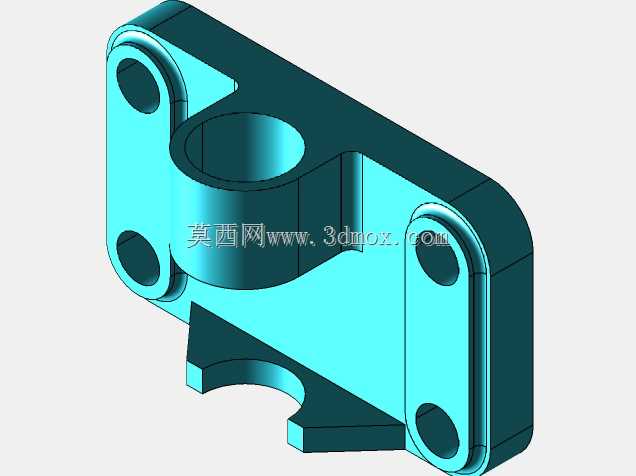

　　从结构功能特性来看，整个装配由背板本体、 retained 杆、垫圈、锁紧螺钉四类零件组成，各零件的配合逻辑完全围绕稳定装夹、便捷拆装的工程需求设计。背板本体采用L型折弯式的块状结构，安装侧设置四个均匀分布的螺栓过孔，每个孔位都配套平垫与内六角锁紧螺钉，安装时螺钉直接拧入床身预设的螺纹孔内，四个固定点的布局形成矩形支撑面，能够抵消杆体受载时产生的倾覆力矩，避免长期使用后组件出现歪斜偏移。 retained 杆采用台阶式圆柱结构，大直径段与背板的安装孔采用H7/h6的间隙配合，装配后杆体轴线与背板安装面保持严格垂直，保证杆上挂载的限位元件、工装附件能够保持准确的位置精度；小直径段延伸至操作空间内，可根据加工需求套装限位套、快换工装等附件，杆体末端没有额外的锁紧结构，依靠配合面的摩擦力与背板的台阶限位实现固定，拆装时只需松开侧方的紧定螺钉即可抽出杆体，方便日常维护更换。

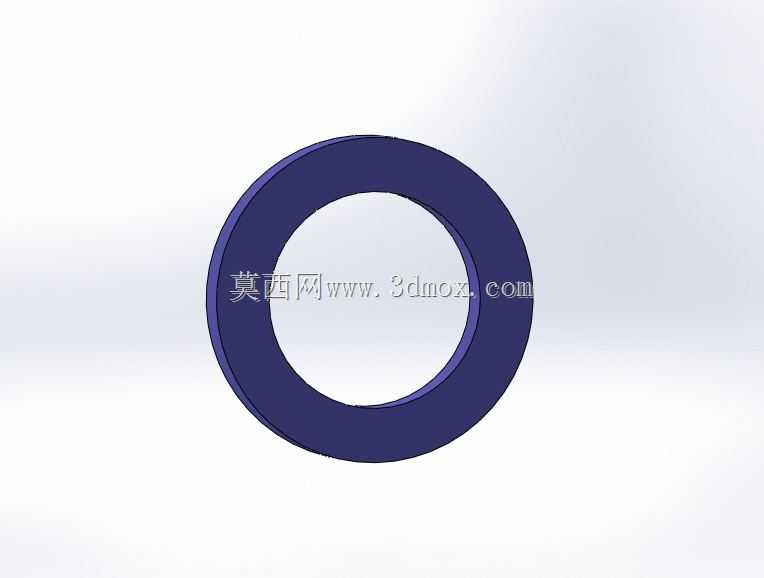

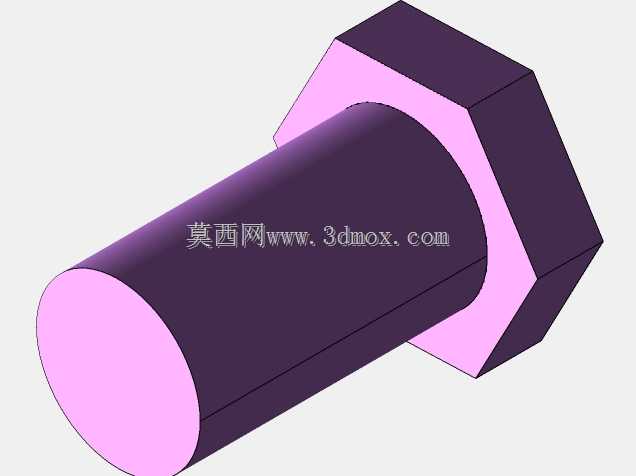

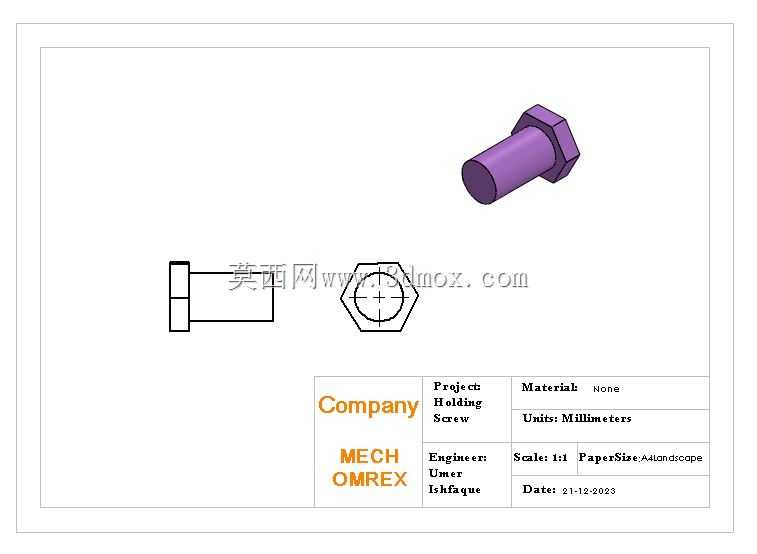

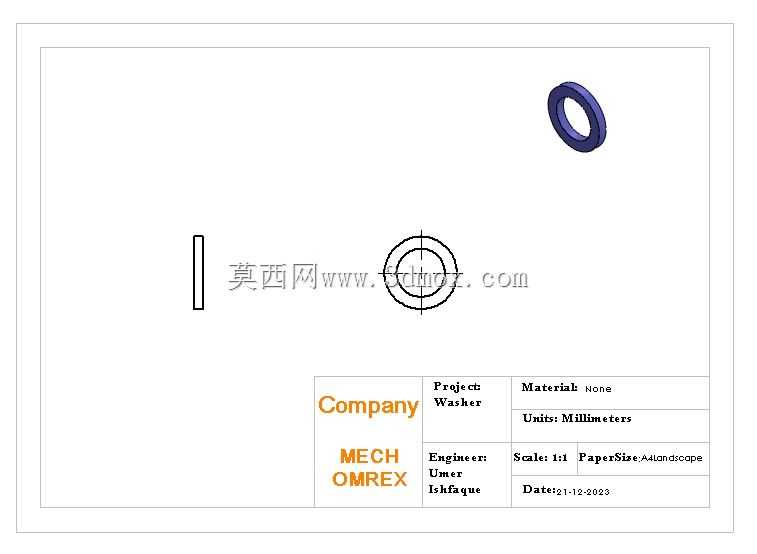

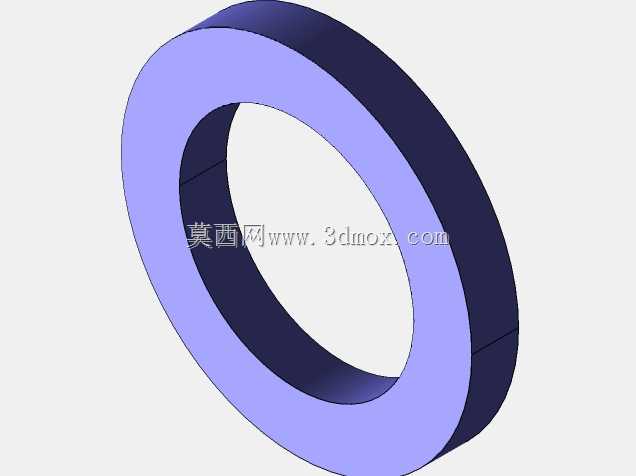

　　设计思路上，这套组件完全遵循车床附属结构的可靠性优先原则，没有多余的装饰性结构，所有几何特征都服务于功能实现。背板的安装面做了铣平处理，表面粗糙度控制在Ra3.2以内，保证与床身安装面贴合时没有间隙，避免受载后出现微动磨损；四个螺栓孔的沉头深度刚好容纳螺钉头部与垫圈，装配后螺钉头部不突出背板表面，防止加工过程中切屑缠绕、操作人员磕碰。垫圈采用标准平垫，分散螺钉拧紧时对背板表面的压应力，避免铸件材质的背板在螺钉拧紧力作用下出现表面压溃、螺钉松动的问题。锁紧螺钉选用内六角圆柱头螺钉，相比外六角螺钉，它的头部占用空间更小，扳手操作所需的空间余量更小，适合车床侧方这种操作空间相对局促的安装位置，同时内六角结构的拧紧力矩传递更稳定，能够保证长期受振动情况下螺钉不会出现松脱。

　　从安装边界与尺寸配合来看，整套组件的外轮廓尺寸控制得非常紧凑，背板本体的横向宽度、纵向高度都没有超出车床侧方的安装空间余量，装配后 retained 杆的伸出长度刚好覆盖进给操作所需的限位行程范围，不会与床鞍、刀架的运动轨迹产生干涉。设计时已经提前考虑了安装公差的补偿，背板上的螺栓过孔直径比螺钉大1mm，安装时可以在小范围内调整背板的位置，保证杆体的轴线位置与床身导轨的平行度、垂直度满足装配精度要求，不需要额外的修配加工就能完成现场装配。垫圈的厚度与内径尺寸完全匹配对应螺钉的规格，装配时不会出现垫圈偏位、无法贴合的问题，锁紧螺钉的拧入深度按照螺纹直径的1.5倍设计，既保证足够的连接强度，又不会因为拧入过深顶穿床身的螺纹孔、损坏床身本体结构。

　　在实际加工应用中，这套背板组件的载荷传递路径非常清晰：杆体承受的外部载荷首先通过配合面传递到背板本体，再通过四个固定螺钉与安装面的摩擦力传递到床身，整个路径没有应力集中的薄弱环节，能够承受车床加工时产生的持续振动与交变载荷。日常维护时，只需要定期检查锁紧螺钉的拧紧力矩，观察杆体与背板配合面是否出现磨损间隙即可，不需要复杂的维护操作；如果杆体因为长期碰撞出现变形、磨损，只需要松开侧方的紧定螺钉抽出旧杆，更换同规格的新杆就能快速恢复功能，维修成本极低，非常适合通用车床这类需要长期连续运行、维护便捷性要求高的加工设备。
