CA6140车床配套喷口机械结构设计

　　在普通车床的切削加工工况中，冷却润滑介质的精准输送直接影响刀具寿命、工件表面加工质量与切屑排出效率，这款适配CA6140车床的喷口部件，正是为解决传统冷却喷嘴定位不稳、喷射角度调整受限、安装适配性差的问题开发的结构件。从实际加工场景来看，CA6140作为应用范围极广的卧式车床，日常承担轴类、盘类、套类零件的车削外圆、内孔、端面、螺纹、成型面等工序，粗加工时切削量大、切削热集中，需要大流量切削液直冲切削区带走热量并冲散带状切屑，精加工时则需要稳定的定向喷射避免切削液飞溅影响已加工表面，这款喷口的结构设计完全围绕这些实际工况需求展开。

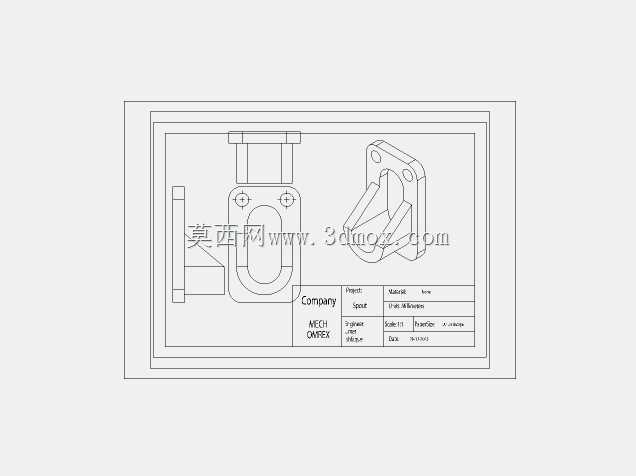

　　先看安装适配的设计逻辑，部件上端设置的圆柱对接段，是为了和车床冷却管路的快插接头或硬管末端做密封对接，对接段的外径公差按h7精度控制，既可以保证插入管路后的密封性能，避免切削液压力泄漏，也能在需要调整喷射角度时，允许对接段在管路内做小角度转动，无需反复拆装管路即可调整喷射方向。安装法兰部分采用带两个对称安装孔的立式耳板结构，两个安装孔的中心距严格匹配CA6140车床溜板箱侧面原喷嘴安装位的螺孔间距，安装时无需额外打孔改造，直接用内六角螺栓即可将喷口固定在溜板随动位置，保证喷口能随刀架同步移动，始终对准刀具与工件的接触切削区，不会出现刀架移动后喷射位置偏移的问题。

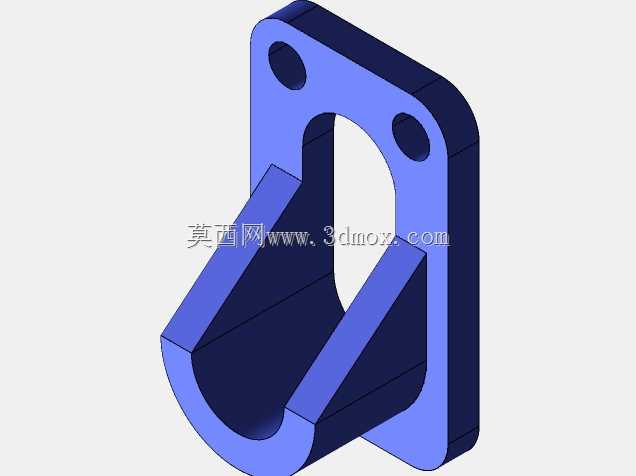

　　流道结构的设计是这款喷口的核心功能部分，内部流道从上端圆柱接口处开始做平滑过渡，没有直角突变结构，可最大程度降低切削液流动时的阻力损失，保证出口处的喷射压力足够。流道末端做收窄处理，将出口截面控制在合理范围，既可以在常规冷却泵0.3-0.5MPa的输出压力下形成射程足够的柱状射流，直冲切削热最集中的刀尖位置，也能通过更换不同口径的出口衬套（结构预留了衬套安装位），适配粗加工大流量冲屑、精加工小流量精准冷却的不同需求。喷口侧面设置的三角形加强筋，连接法兰板与流道主体，是考虑到车床加工时切削液长期冲刷、以及调整角度时的外力作用，避免法兰与流道连接处出现应力断裂，筋板的厚度按等强度设计，在保证结构刚度的前提下尽可能减少材料占用，降低部件整体重量，避免长期安装后对溜板侧的安装螺孔造成额外负载。

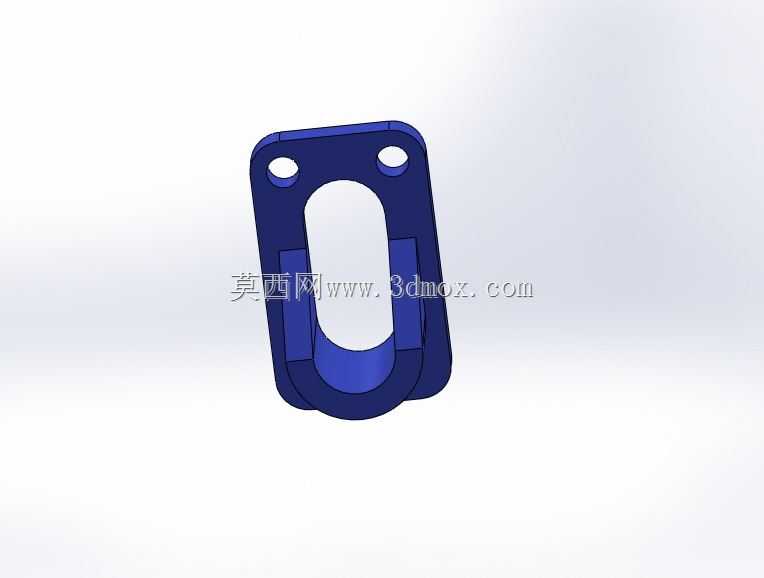

　　从安装边界尺寸来看，这款喷口的整体外轮廓尺寸完全适配CA6140车床的安装空间，法兰板的厚度控制在8mm，安装后突出溜板侧面的距离不超过60mm，不会在刀架移动到极限位置时与卡盘、尾座或者床身导轨护板发生干涉，流道主体的弯折角度经过反复校核，当喷口固定在标准安装位时，出口的喷射方向正好对准卡盘装夹工件时的刀尖切削区域，安装后仅需做微小角度调整即可投入使用，无需现场配磨或者改装。部件中间开设的长圆形减重孔，并非单纯为了减重，这个孔位同时可以作为调整时的借力点，用圆杆穿过长孔即可轻松转动喷口调整喷射角度，也能减少喷口与安装面的接触面积，避免安装面存在切屑、杂物时导致安装不平整、密封失效的问题。

　　在实际使用场景中，这款喷口不仅可以输送水基切削液，也适配乳化液、低粘度切削油等常用车床冷却介质，流道内壁的光滑设计不会残留切屑碎屑，日常维护时仅需从管路端通入压缩空气即可将内部残留的杂质吹出，不会出现堵塞问题。相比CA6140原配的简易塑料喷嘴，这款金属结构的喷口抗冲击性能更强，即使被飞溅的长切屑击中也不会出现断裂、变形的问题，长期使用的可靠性更高。设计过程中还考虑了通用互换性，除了适配CA6140车床之外，同系列的CA6136、CA6150卧式车床只要安装位螺孔尺寸匹配，也可以直接安装使用，不需要做结构修改，大幅提升了部件的适用范围。

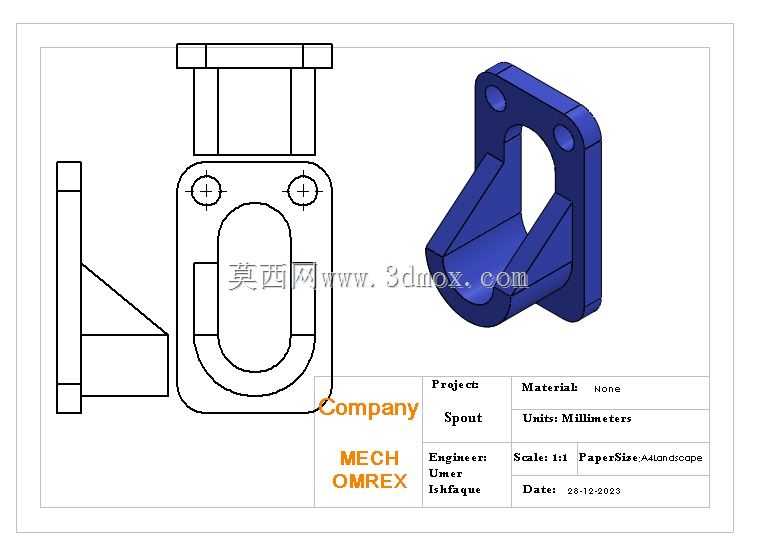

　　从结构建模的角度来看，这款喷口的所有特征都采用参数化设计，安装孔中心距、流道直径、弯折角度、法兰厚度等关键尺寸都设置了可调整参数，后续如果需要适配其他型号车床，或者调整喷射流量、角度，仅需修改对应参数即可快速生成新的结构模型，不需要重新从零开始建模。建模过程中所有的倒角、圆角都按照机械加工工艺要求设置，没有无法加工的尖角、薄边结构，法兰板、筋板、流道主体的壁厚均匀，不管是采用3D打印打样，还是采用铸造成型后铣削安装面、钻安装孔的工艺，都可以顺利加工，不会出现工艺缺陷。
