卫星舱内可滑动式中央机柜结构设计

　　在航天器舱内结构设计领域，载荷安装空间的利用率与操作可达性始终是结构工程师需要平衡的核心矛盾，这款滑动中央机柜正是针对卫星平台内部有效载荷管理需求开发的集成化安装结构。从实际应用场景来看，传统卫星舱内的载荷机柜多采用固定式安装，当需要对机柜内侧、深层位置的载荷单元进行调试、更换或维护时，往往需要拆除外围遮挡部件，操作空间受限，作业效率低，甚至会对相邻已安装载荷造成干扰，而滑动式结构的引入直接打破了这一布局限制。

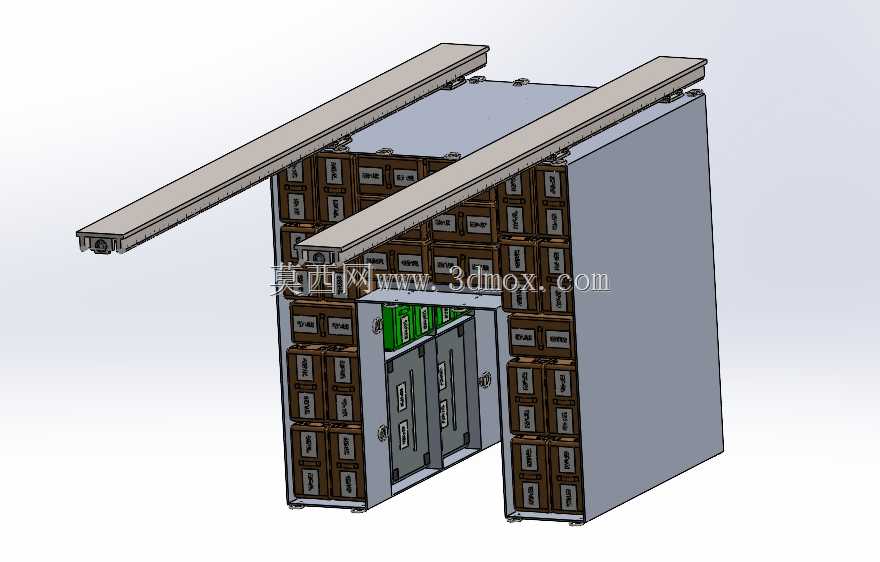

　　该设备的核心用途是作为卫星舱内各类有效载荷的集成安装载体，统一承载不同规格的电子载荷单元、供电模块、信号处理组件，同时通过自带的滑动导向机构实现机柜整体沿预设轨道的前后位移，无需拆解周边结构即可将机柜深层的安装面暴露在操作可达范围内。从功能特性上看，机柜整体采用适配卫星舱段内部轮廓的异形外形设计，边缘做圆弧过渡处理，完全贴合舱体内壁的曲面边界，最大化利用舱内不规则的剩余空间；机柜内部划分了多组标准化安装槽位，不同尺寸的载荷模块可通过快装结构固定在对应槽位，槽位旁预留了走线空间与接口安装位，可适配不同功率、不同接口类型的载荷单元，无需针对单台载荷定制安装支架。

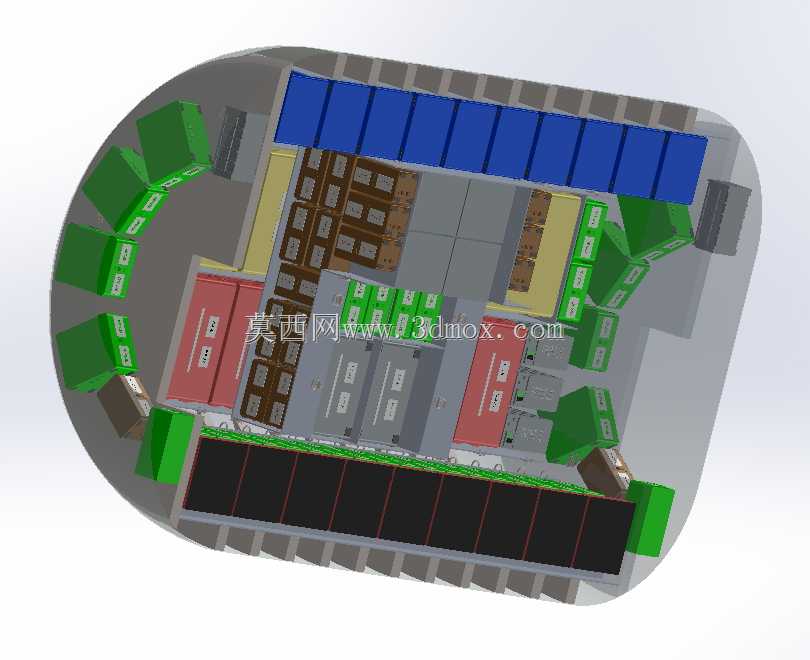

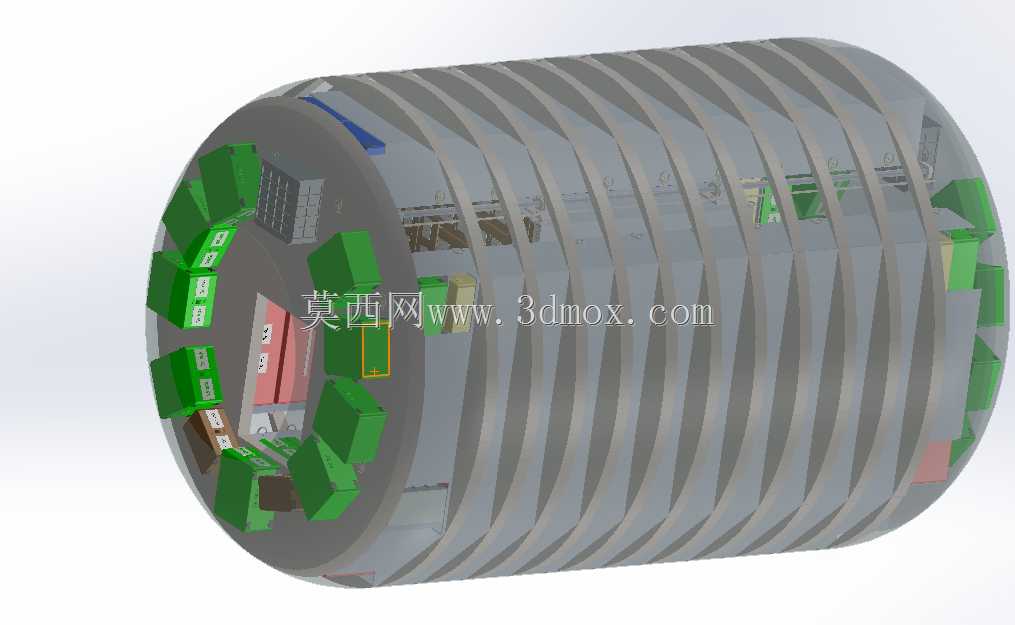

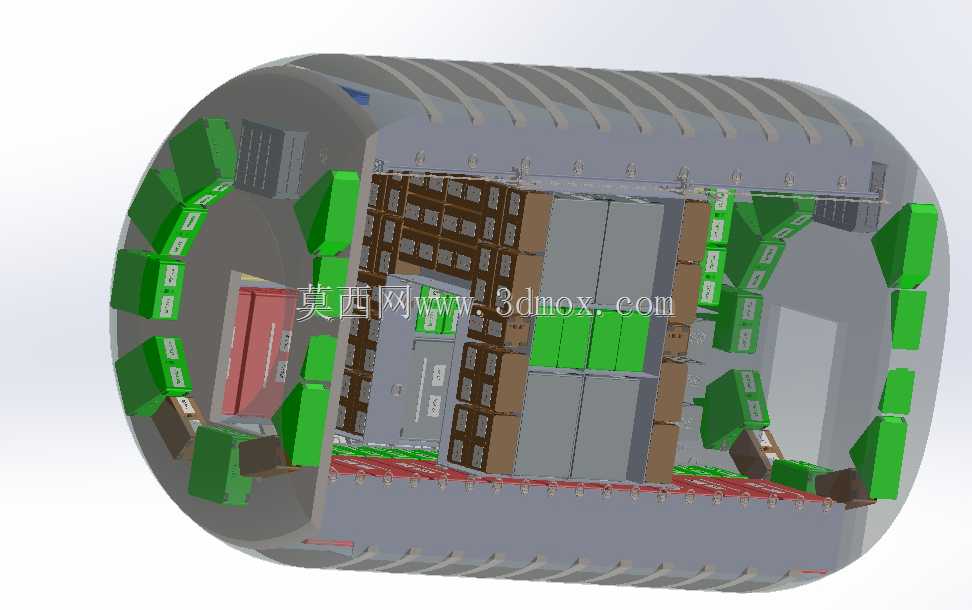

　　设计思路上，这款机柜没有采用常规的矩形柜体结构，而是完全匹配卫星舱段的圆形截面轮廓做切边与圆弧适配，柜体外侧的安装面沿舱壁弧度布置多组外置载荷安装位，将部分无需频繁操作的模块布置在柜体外侧随柜体同步滑动，进一步压缩了结构占用的无效空间。滑动机构采用线性驱动组件作为动力输出，配合双侧导向导轨保证滑动过程的平稳性，滑动行程经过精确计算，当机柜滑动至最大伸出位置时，所有内侧安装位的操作空间均满足舱内航天员或机械臂的操作边界要求，不会与舱内其他固定结构发生运动干涉；当机柜滑动至锁止位置时，柜体与舱体结构通过多点锁止机构固定，可承受发射阶段的过载与振动工况，保证载荷安装的可靠性。

　　从安装边界来看，柜体整体的外轮廓尺寸完全适配对应型号卫星的舱段内径，柜体底部的滑动导轨安装基准与舱内预设的结构安装点完全重合，无需额外加工过渡连接件即可完成装配；柜体滑动过程中，所有外伸部件的运动包络均经过干涉校验，与舱内的管路、线缆、固定设备之间预留了足够的安全间隙，不会在滑动过程中出现剐蹭、卡滞问题。柜体的结构材质选用航天领域常用的轻量化高强度合金，在保证结构刚度满足发射过载要求的前提下尽可能降低自重，减少对卫星有效载荷载重配额的占用。

　　在实际工程应用中，这种滑动式机柜的设计逻辑同样可以延伸到其他空间受限、内部设备密集的封闭舱体结构设计中，比如深海探测器舱内设备安装、特种密闭方舱内部设备布局等场景，核心都是通过可动结构打破固定布局的空间限制，在有限的封闭空间内同时实现高空间利用率与高操作可达性。结构设计过程中，需要重点校核滑动机构的锁止可靠性、运动过程的平稳性，以及不同工况下柜体结构的形变情况，避免因结构形变导致滑动卡滞或者载荷安装精度受影响；同时还要考虑线缆、管路随柜体滑动的随动布局，预留足够的线缆长度与弯曲半径，避免滑动过程中出现线缆拉扯、管路弯折的问题。
