MK6型转换器安装控制结构件

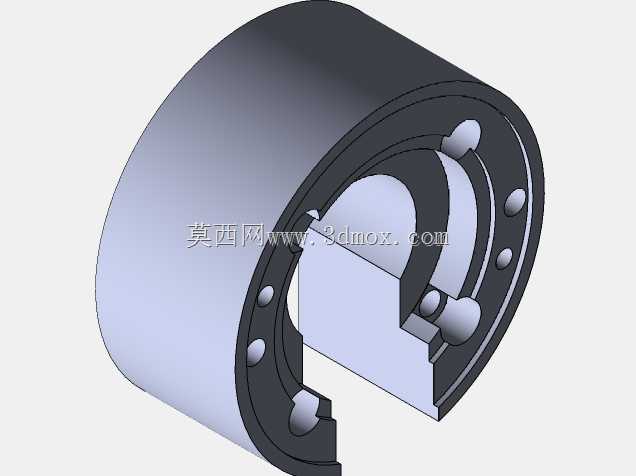

　　在普通车床CA6140的改造与功能拓展场景中，这类转换器安装控制结构件承担着功能模块转接、动作控制载体的核心作用，很多车间在给老款CA6140加装进给反馈、转速信号转换或者辅助功能控制单元时，都需要这类适配性安装结构来完成功能模块的固定与信号通路的衔接，避免额外焊接、打孔破坏原机床床身或主轴端的原有结构精度。从结构设计逻辑来看，这个构件采用了同轴嵌套的筒式主体结构，外侧大直径圆柱面作为安装基准面，加工时严格控制圆柱度与端面垂直度，保证安装后和主轴或者安装座的同轴度误差控制在0.02mm以内，避免高速运转时出现偏心振动。法兰端面上均匀分布的沉孔是安装固定位，每个沉孔的位置度公差按照IT7级精度控制，适配M6的内六角固定螺钉，

　　安装时可以直接和预设的安装座对位，不需要现场配做孔位，大幅缩短现场改造的装配周期。内侧的异形卡槽结构是核心功能位，专门用来卡装转换器的核心感应或控制模块，卡槽的台阶面做了0.5mm的让位倒角，既方便模块装入时的导向，又能避免装配时棱角刮伤模块的外壳或者接线端，卡槽侧面预留的半圆定位槽和模块上的定位凸台完全匹配，装入后可以限制模块的周向转动，避免机床运转时的振动导致模块移位，出现信号偏移或者控制失效的问题。筒身部分的壁厚做了差异化设计，靠近法兰端的壁厚加厚2mm，用来承受安装螺钉的锁紧力，避免长期受振动影响出现固定端开裂；远离法兰的筒身段壁厚适当减薄，在保证结构刚性的前提下控制整体重量，降低转动惯量对主轴动平衡的影响，

　　毕竟CA6140主轴最高转速可以达到1400r/min，过大的转动惯量会导致主轴启停时的冲击变大，影响轴承使用寿命。从安装边界来看，这个构件的轴向总长度控制在72mm，最大外圆直径110mm，安装后突出安装座端面的长度不超过65mm，不会和CA6140主轴端的卡盘、拨盘等原有附件产生运动干涉，也不会影响车床原有的换刀、工件装夹操作空间。内侧的容纳腔直径为62mm，深度48mm，可以容纳直径60mm以内的标准转换器模块，腔体内壁做了喷砂氧化处理，既可以提升表面耐磨性能，又能减少金属屑、切削液的附着，日常维护时只需要用压缩空气吹扫就可以清理干净积屑。在实际使用场景中，这个结构件除了承担安装固定作用，还能对内部的转换器模块起到防护作用，筒身的封闭结构可以阻挡车床加工时飞溅的切削液、铁屑直接冲击模块，避免铁屑刮断模块接线、切削液渗入模块内部造成电路短路，相比开放式的安装支架，这种筒式结构的防护等级可以达到IP54，完全能满足普通车床加工车间的恶劣工况使用需求。设计时还特意在法兰端面和安装座的贴合面预留了0.1mm的密封胶槽，安装时可以填充少量密封胶，进一步阻挡切削液从安装缝隙渗入，避免长期使用后安装面出现锈蚀，导致后期维护拆卸困难。卡槽的底部预留了直径8mm的穿线孔，模块的信号线可以从穿线孔直接引出到机床的电气柜侧，穿线孔边缘做了圆角钝化处理，避免穿线时棱角割破线缆绝缘层，造成线路短路或者信号干扰。考虑到机床长期运行的振动问题，

　　每个固定沉孔的下方都设计了弹性垫圈的安装让位空间，装配时加装标准弹簧垫圈，可以有效防止螺钉受振动松动，不需要日常频繁停机检查螺钉紧固状态。整个构件的材料选用45号钢，整体做调质处理，硬度达到HB220-250，既有足够的结构强度承受振动和锁紧力，又有不错的韧性，不会因为偶尔的碰撞出现脆裂。和普通的自制安装支架相比，这个标准化的结构件不需要现场测绘、焊接、打磨，所有安装尺寸都和CA6140的对应安装位完全匹配，装配时只需要对准孔位拧紧螺钉就可以完成安装，装配时间可以缩短80%以上，而且加工精度远高于现场自制件，能保证转换器模块的安装位置精度，让信号采集或者控制动作的准确性大幅提升，避免因为安装位置偏差导致的控制误差、信号丢失等问题，非常适合CA6140车床数控化改造、加装辅助检测控制单元时使用。
