CA6140车床配套加长溜板托板结构

　　在普通卧式车床的常规加工场景里，溜板作为带动刀架实现纵向进给的核心承载部件，其工作面的长度与支撑稳定性直接决定了大尺寸轴类、长板类工件的加工适配范围。这款针对CA6140车床设计的加长溜板托板，正是为了弥补原厂标配溜板在超长工件加工时支撑跨度不足、进给过程中刀架运行震颤的问题而做的结构优化设计。从实际加工场景来看，当车间需要处理长度超出原厂溜板有效行程30%以上的轴类零件外圆车削、长导轨面的精车工序时，原厂溜板因为支撑面长度有限，刀架运行到溜板边缘位置时会出现重心外移，不仅会让加工表面出现规律性振纹，严重时还会因为溜板受力不均加剧床身导轨的不均匀磨损，长期使用会直接影响车床的整体加工精度。

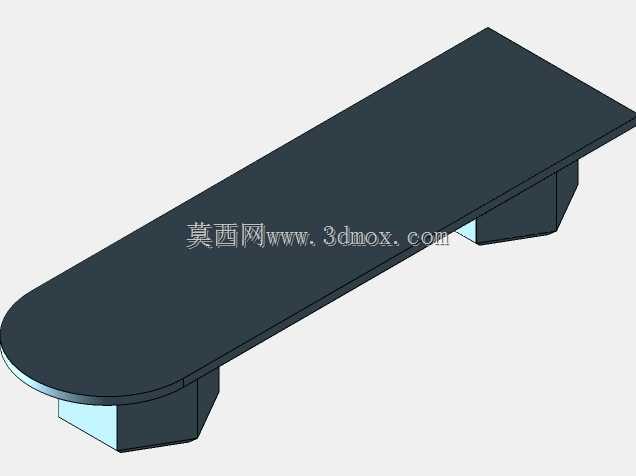

　　这款托板在设计时首先考虑了与CA6140床身导轨的安装适配性，底部的两个支撑凸台完全匹配原厂导轨的截面轮廓，安装时不需要对床身做任何二次加工，直接替换原有溜板上的托板组件即可完成装配，安装边界完全贴合原厂导轨的安装基准面，不会出现装配干涉的问题。托板的上表面采用整体平面加工设计，平面度控制在0.02mm每米范围内，能够保证刀架组件安装后的基准精度，避免因为托板平面度超差导致的刀架进给方向偏差。托板的端部采用圆弧过渡设计，一方面是为了避免长条形结构的端部应力集中，在溜板快速进给启停时减少结构的形变累积，另一方面圆弧端头也能避免操作过程中尖锐边角对操作人员的磕碰风险，符合车间设备的安全设计要求。从结构受力的角度来看，

　　托板底部的两个支撑座采用了梯形截面设计，相比矩形截面在同等重量下拥有更高的抗弯截面模量，能够在托板加长30%的情况下，保证整体刚性不低于原厂标配托板的性能指标，不会因为结构加长出现中部下挠的问题。在实际使用过程中，这款托板能够有效扩展刀架的纵向有效行程，在加工长轴类零件时不需要反复调整工件的装夹位置，一次装夹即可完成全长度范围的车削加工，大幅减少了长工件加工时的装夹找正时间，同时因为支撑跨度的增加，刀架在全行程范围内的运行稳定性得到明显提升，精车后的工件表面粗糙度能够稳定达到Ra1.6的要求，相比使用原厂托板加工长工件时的表面质量提升一个精度等级。设计过程中还充分考虑了托板与溜板本体的连接定位，

　　连接孔的位置完全匹配原厂溜板的螺纹孔位，连接螺栓采用内六角圆柱头螺钉，沉孔深度经过精确计算，保证螺栓安装后头部不会高出托板上表面，避免干涉刀架的滑动行程。托板的整体厚度经过反复校核，在保证足够刚性的前提下尽可能控制整体重量，避免因为托板重量过大增加溜板纵向进给的传动负载，导致进给箱齿轮磨损加剧的问题。针对车床加工时切削液与铁屑的工况，托板的表面没有设计多余的凹槽结构，平整的上表面能够让铁屑顺着斜面自然滑落，不会在表面积攒铁屑刮伤工件或者托板表面，日常清理维护也更加方便。在安装边界的把控上，托板的宽度尺寸与原厂托板保持一致，不会超出溜板的原有宽度范围，不会影响车床原有防护罩的安装，也不会干涉尾座的正常移动行程，保证车床原有各项功能不受影响。
