CA6140车床用方形底座锥面过渡拐角结构

　　在普通卧式车床的壳体类部件装配过程中，边角位置的过渡结构往往是容易被忽略但直接影响整机装配精度与外观完整性的细节，这款锥面过渡拐角结构，正是针对CA6140车床外壳装配时边角衔接处的空缺问题设计的专用补装结构。从实际应用场景来看，CA6140作为机械加工车间普及率极高的通用卧式车床，其外部钣金壳体在长期运行后，边角位置容易因切削液腐蚀、工件磕碰、拆装维护时的外力撞击出现变形或缺损，不少服役年限较长的车床都会出现外壳边角缺失的问题，既容易在边角位置积存切屑与切削液，加速周边壳体的锈蚀，也存在尖锐边角剐蹭操作人员衣物、皮肤的安全隐患，这款结构就是专门用于填补这类外壳边角的空缺，实现壳体边角位置的平滑过渡。

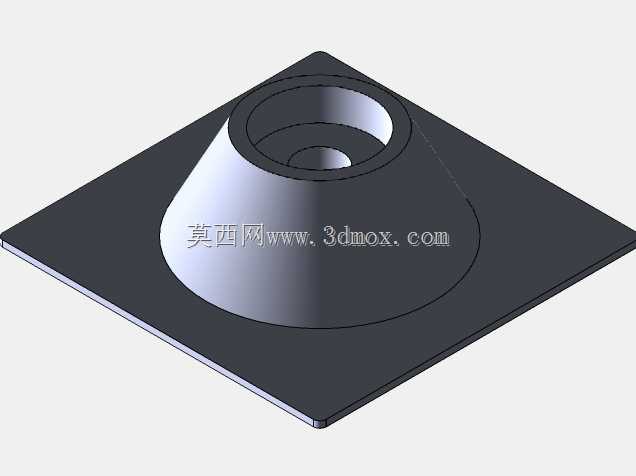

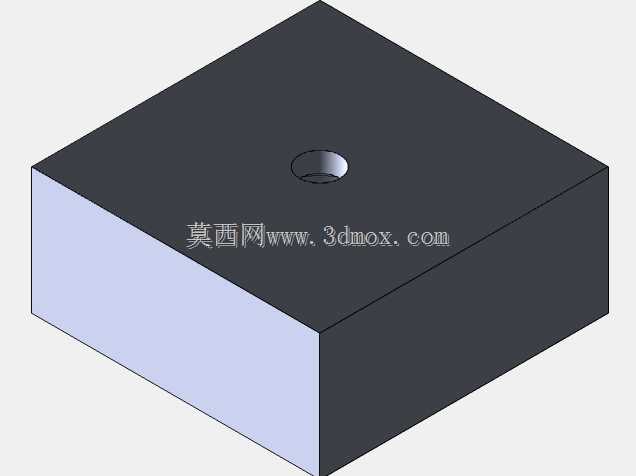

　　从功能特性上看，该结构采用方形安装底板加锥面过渡主体的组合形式，方形底板的平面度公差控制在0.1mm以内，能够完全贴合车床外壳的安装基面，安装时可通过底板上预设的安装孔采用沉头螺钉固定，固定后螺钉头完全沉入沉孔内，不会突出安装面影响后续的壳体盖板装配。锥面主体采用45度渐变过渡的曲面结构，从底板边缘平滑抬升至中心的环形凸台位置，环形凸台的内径与车床外壳上预留的穿线孔或观察孔尺寸完全匹配，既可以作为边角位置的线缆过孔护套，也可以作为润滑管路的穿接支撑结构，锥面的表面粗糙度控制在Ra3.2，不会出现积屑挂污的问题，日常清理时只需用棉纱沿锥面擦拭即可快速清除附着的切屑与切削液残留。

　　设计思路上，这款结构完全遵循CA6140车床原机的壳体安装边界尺寸，没有额外增加突出的结构，安装后与原机外壳的曲面衔接完全顺滑，不会出现突兀的凸起或台阶。建模过程中首先提取原机外壳边角的安装点云数据，确定底板的四个安装孔位中心距与原机预留孔位完全一致，避免安装时出现孔位错位需要二次扩孔的问题；锥面的拔模角度设置为5度，既满足钣金冲压或注塑成型的脱模要求，也能保证结构本身的刚性，在受到侧向磕碰时能够将外力均匀传导至整个方形底板，避免应力集中导致的结构断裂。中心的环形凸台高度设置为8mm，刚好与原机外壳的板材厚度匹配，凸台边缘做了R1的圆角处理，不会割伤穿过的线缆外皮或管路外壁。

　　从安装边界来看，方形底板的边长为120mm，整体结构的总高度为35mm，安装时不需要对原机外壳进行额外的切割或打磨，只需清理干净原安装位置的锈蚀与残留杂物，将底板对准原机的预留孔位锁紧螺钉即可完成装配，装配后锥面的最外边缘与原机外壳的侧边齐平，不会超出车床的整体外形尺寸，不会影响车床原有的操作空间，也不会与拖板、刀架等运动部件发生运动干涉。结构的壁厚设置为3mm，采用与原机壳体一致的HT200材质时，整体重量仅为0.28kg，不会给车床外壳增加额外的负重，同时具备足够的抗冲击能力，能够承受日常操作中常见的工件磕碰、工具剐蹭等外力作用。在实际的设备维护场景中，这类边角补装结构不需要对车床进行大范围拆解，单人即可在十分钟内完成更换安装，能够快速恢复车床外壳的完整性，减少设备停机维护的时间，对于车间内存量较大的CA6140车床日常运维来说，是实用性极强的配套替换结构。
