圆柱型密封食品罐头三维结构设计

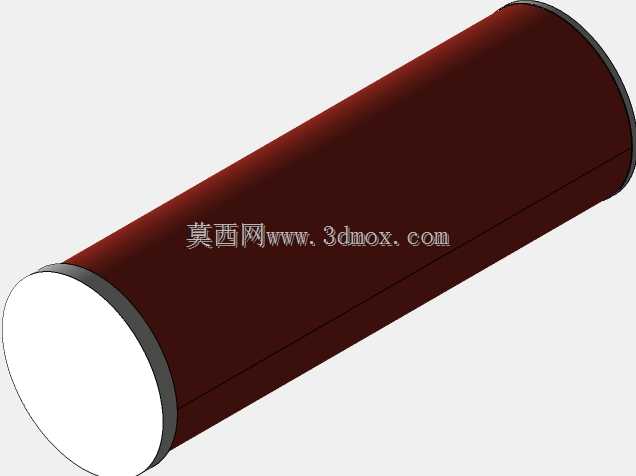

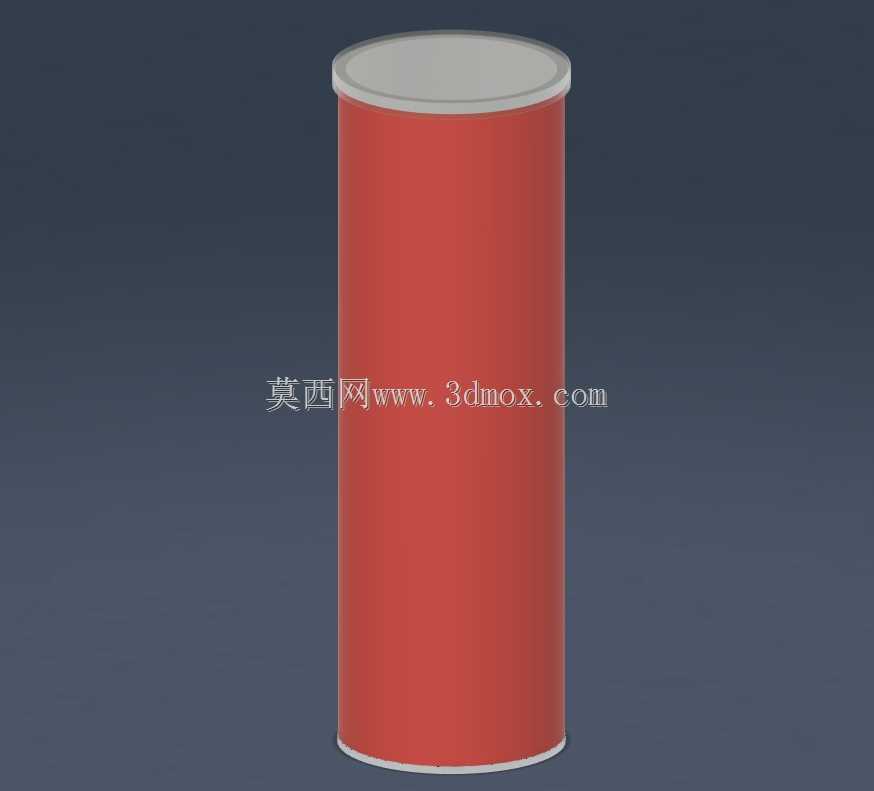

　　日常快消品包装领域里，金属密封罐头的结构可靠性一直是结构设计人员需要反复打磨的细节，这类罐体既要满足食品内容物长期密封存储的防护要求，也要兼顾生产线上高速灌装、封罐工序的装配适配性，还要匹配终端消费者开启使用的操作逻辑。这款圆柱型罐体的整体外形采用等径直筒设计，主体侧壁采用薄壁金属卷制成型，上下端通过卷边结构实现与端盖的密封连接，上端盖采用易拉式密封结构，内部配套的弹性构件是整个结构的核心功能部件，并非冗余设计。很多人会疑惑罐头结构里为什么会设置弹簧构件，实际在带定量出料功能的密封罐体设计里，内置弹簧的作用是托举内容物或者辅助出料结构复位，当用户开启端盖取用内容物时，弹簧能够提供稳定的轴向推力，让内容物始终保持在靠近出料口的位置，

　　避免内容物沉积在罐体底部难以取出，尤其是对于膏状、固态堆叠类的食品内容物，这种弹性托举结构能大幅提升使用体验。设计这款罐体的时候，首先要确定的是整体的外径尺寸，要匹配现有高速封罐生产线的标准工装卡具尺寸，不能随意更改外径参数，否则会导致现有生产线无法兼容，额外增加产线改造成本，罐体的高度则根据额定内容物的容积来确定，同时要预留出弹簧压缩后的安装空间，以及端盖卷边的装配余量，避免总高度超出标准外包装箱的尺寸公差范围。侧壁的壁厚选择需要兼顾结构刚性与材料成本，壁厚过薄会导致罐体在堆码、运输过程中受外力挤压出现凹陷变形，破坏密封结构导致内容物变质，壁厚过厚则会增加金属材料的用量，提升单罐的生产成本，也会增加整体重量提升物流运输成本。卷边结构的设计是密封性能的关键，卷边处的层数、咬合间隙、密封胶的填充位置都需要严格匹配封罐滚轮的运动轨迹，确保在高速封罐工序中，卷边能够均匀咬合，不会出现假封、漏封的缺陷。内置弹簧的参数选择需要经过反复验算，弹簧的丝径、中径、有效圈数、自由高度、刚度都要匹配内容物的重量，弹簧推力不能过大，否则会在开启端盖的时候瞬间将内容物顶出造成洒落，推力也不能过小，否则无法起到托举内容物的作用，弹簧的表面处理也要满足食品接触材料的安全要求，不能出现锈蚀、有害物质析出的问题，同时弹簧的两端要做磨平处理，避免尖锐的端面刮伤罐体内壁的防腐涂层，也防止弹簧在罐体内出现卡滞、偏斜的情况。罐体的外表面可以根据品牌需求做印刷涂装，

　　但涂层的附着力需要满足高温杀菌工序的要求，不会在高温高湿环境下出现脱落、掉色的问题。在实际生产装配环节，弹簧会在灌装内容物之前预先放置到罐体底部，之后依次完成内容物装填、抽真空、端盖卷封、杀菌、外包装等工序，整个装配流程要适配现有自动化产线的节拍，不需要额外增加特殊的装配工位。从运输堆码的角度考虑，罐体的轴向承压能力要满足多层堆码的载荷要求，也就是最下层的罐体能够承受上方多层整箱货物的总重量，不会出现轴向失稳变形的情况，这就需要在设计时对侧壁的抗失稳能力做仿真验算，必要时可以在侧壁增加极细微的环形加强筋，在不影响外观的前提下提升结构刚性。很多初级设计人员在做这类罐体设计时，往往只关注外观造型，忽略了产线适配、密封可靠性、

　　内部构件运动顺畅性这些实际工程问题，导致设计出的模型只能做外观展示，无法落地到实际生产中，这款罐体的结构设计完全围绕实际生产与使用场景展开，所有尺寸参数都参考现有行业通用标准，内部弹簧的运动行程与罐体内部空间做了精准匹配，不会出现弹簧压缩到并圈时仍无法满足出料行程的问题，也不会因为弹簧自由高度过高导致封罐时弹簧被过度压缩产生永久形变。另外，罐体底部的卷边结构也做了适配设计，能够和上端盖的凸起结构匹配，在堆码时上层罐体的底部可以稳定卡在下层罐体的端盖位置，避免运输过程中出现箱体滑落、罐体倾倒的问题。针对不同的内容物特性，还可以对弹簧的刚度做对应调整，比如内容物密度较大的品类，可以选择刚度稍大的弹簧，内容物密度较小的品类，选择刚度稍小的弹簧，整体的罐体主体结构不需要做改动，具备很强的适配性。
