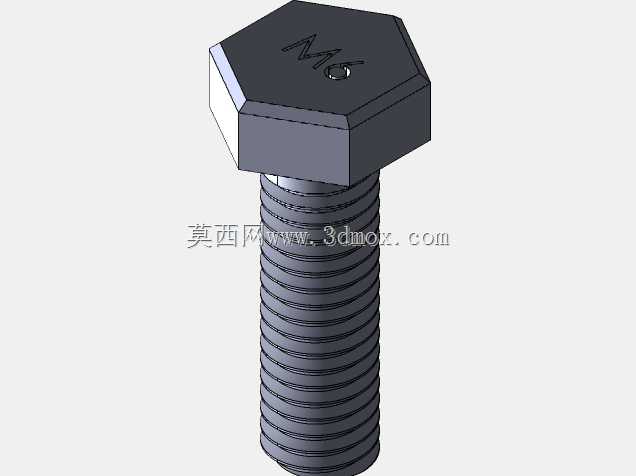

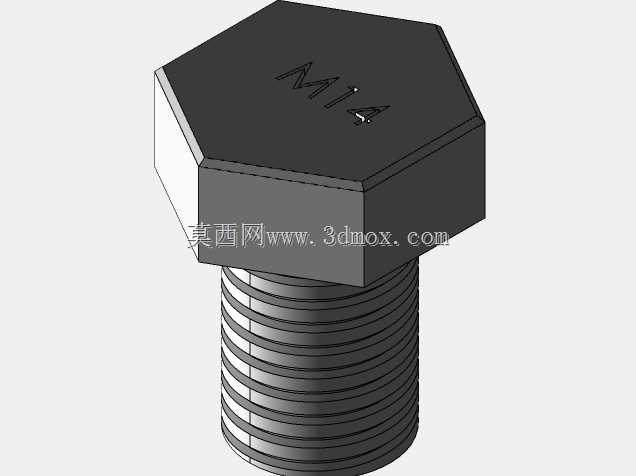

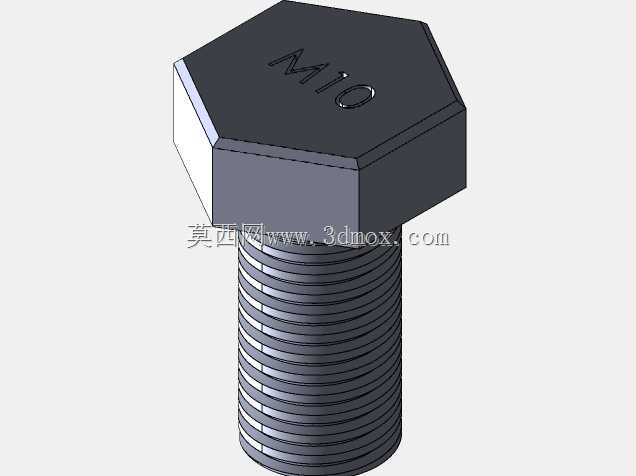

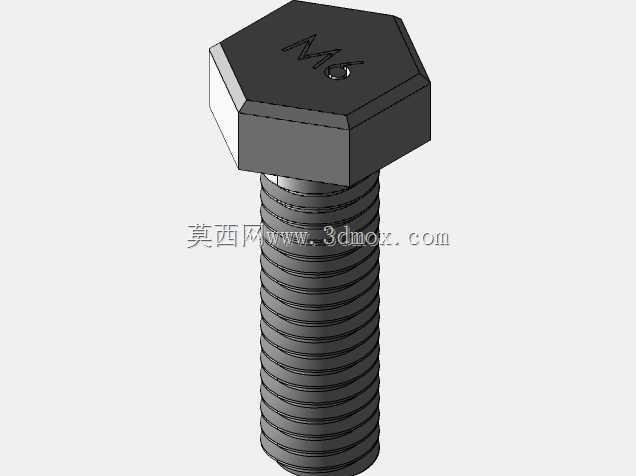

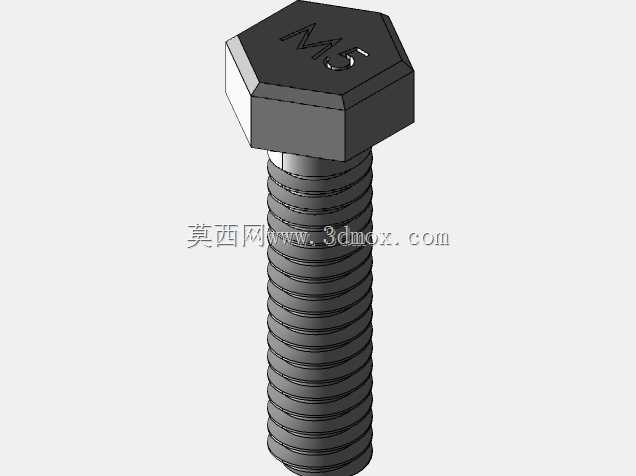

公制六角螺栓螺母与艾伦螺栓紧固件组

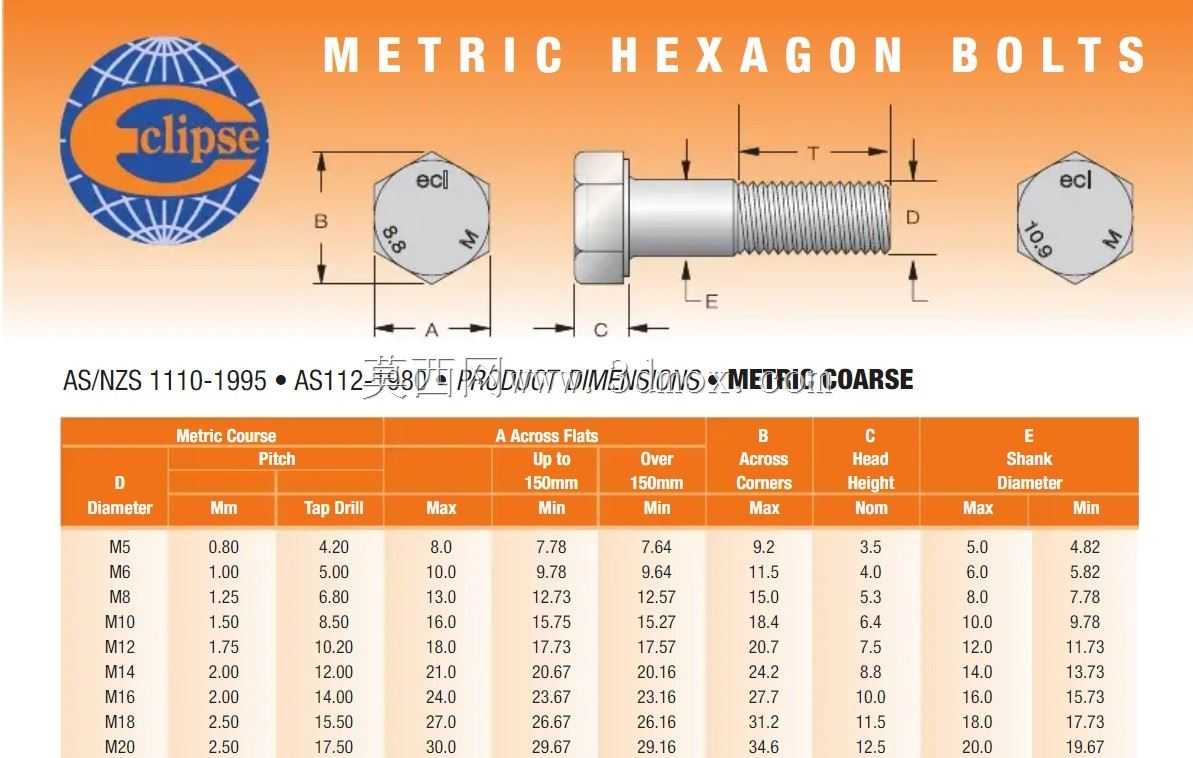

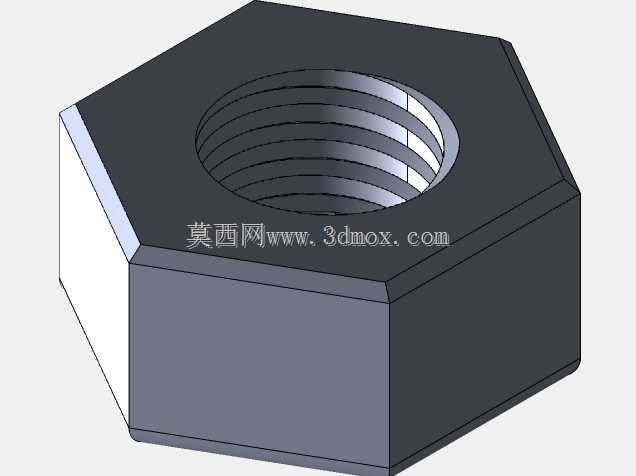

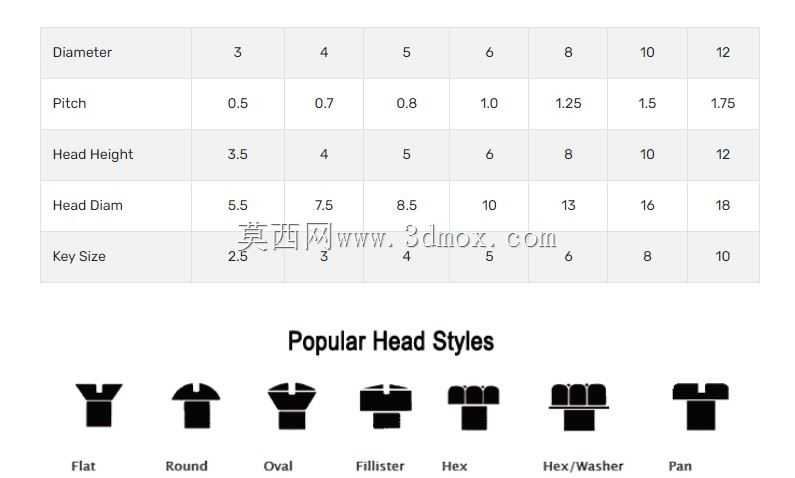

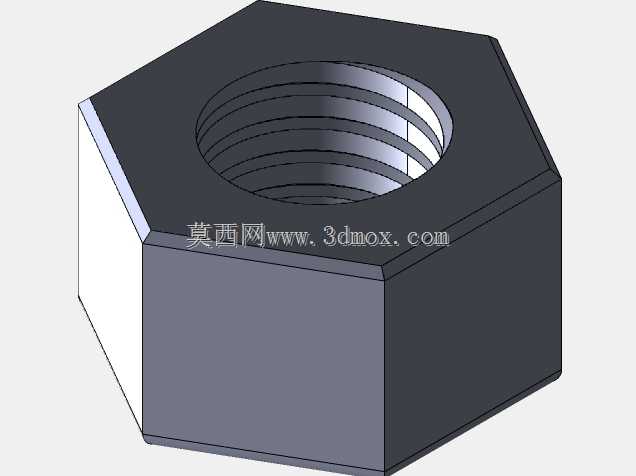

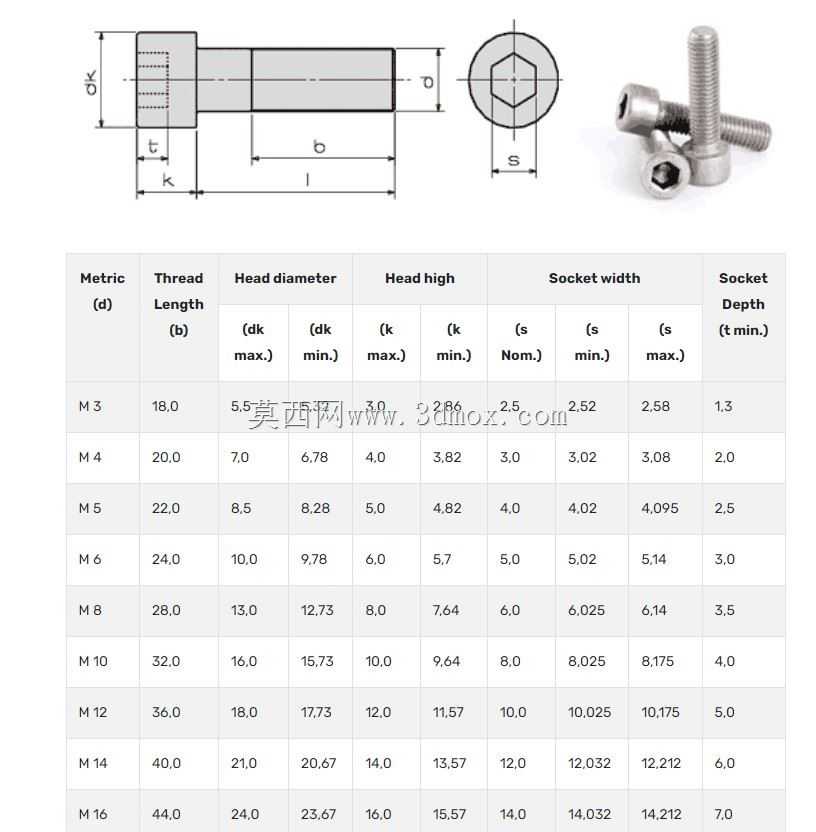

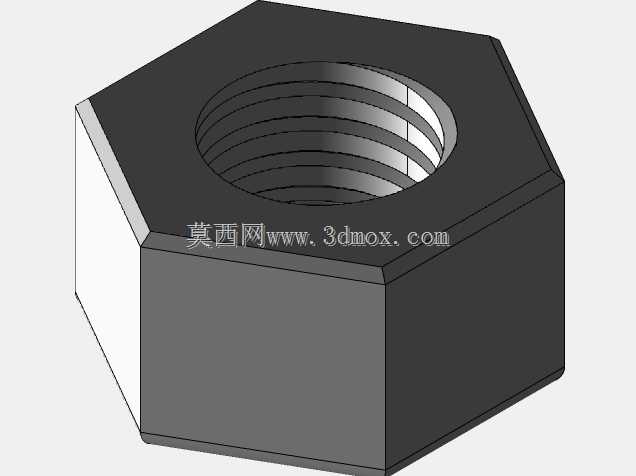

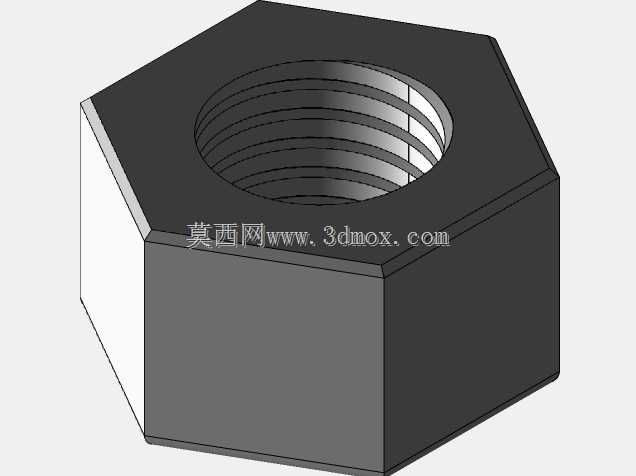

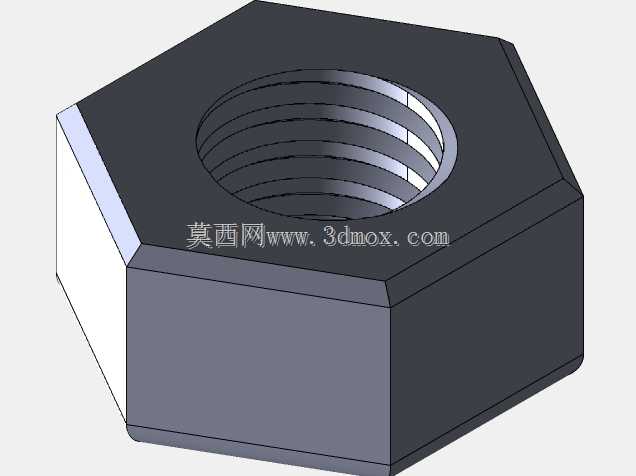

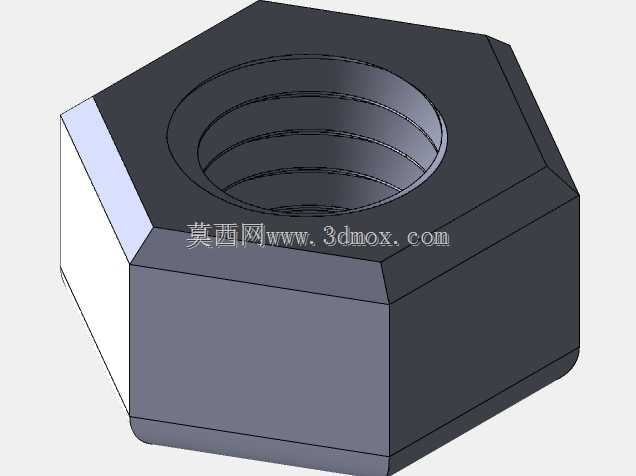

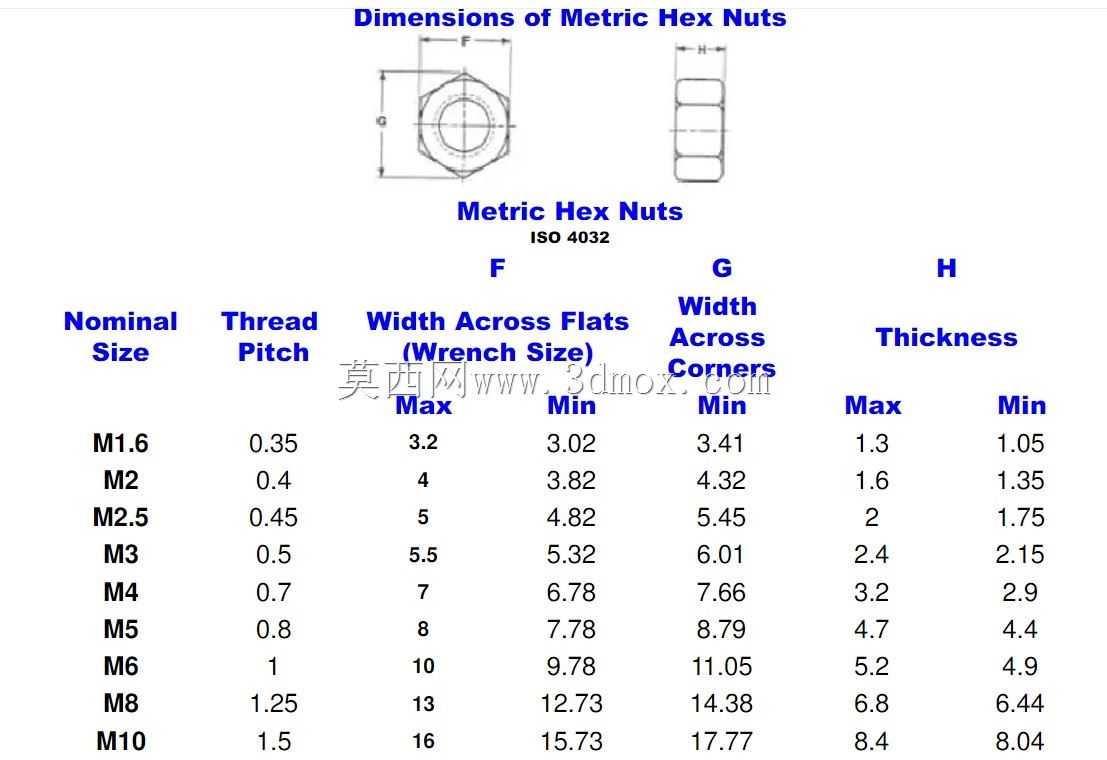

　　在机床装配、工装夹具搭建、通用机械设备检修的现场，紧固件是决定整机连接可靠性的最基础单元，这套公制六角螺栓、六角螺母与艾伦螺栓的三维参数化模型，完全贴合ISO 4032公制六角螺母的标准尺寸体系，覆盖从M1.6到M8的常用小规格紧固件序列，能直接适配不同载荷等级的轻载连接场景。做结构设计时最容易忽略的就是紧固件的安装边界预留，很多新手建模时只画螺纹公称直径，忘了给扳手操作留足空间，这套模型里把六角头的对边宽度、对角尺寸、螺母厚度的上下极限偏差都做了参数化还原，比如M8规格的六角螺母，对边宽度最大13mm、最小12.73mm，对角尺寸最小14.38mm，厚度最大6.8mm、最小6.44mm，做装配干涉检查时，能直接模拟扳手拧动时的运动空间，避免后期装配时出现扳手卡进相邻零件、螺母无法贴合安装面的问题。

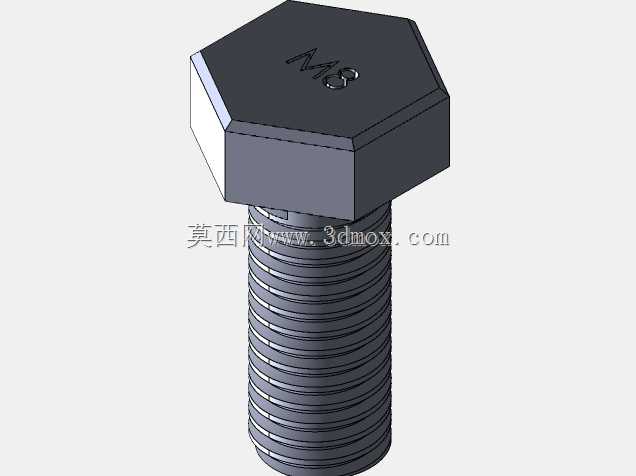

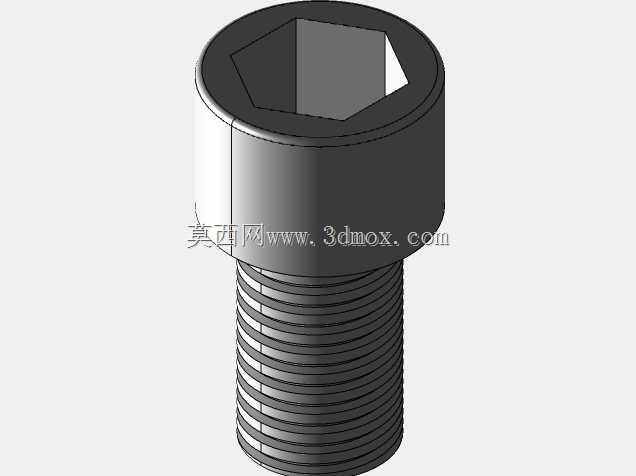

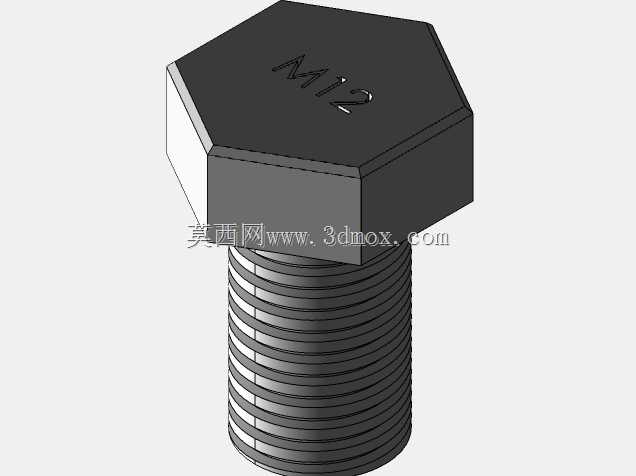

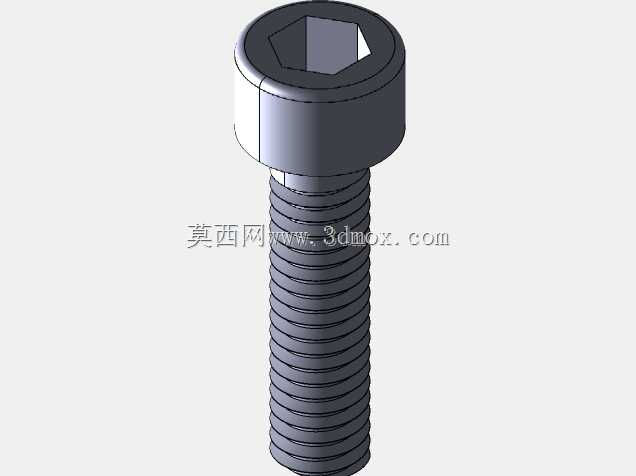

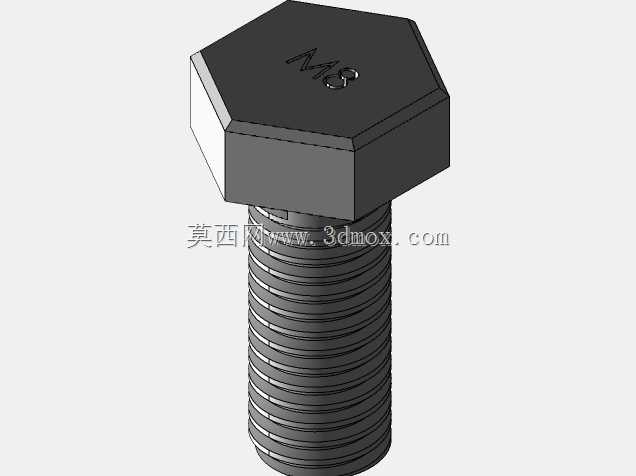

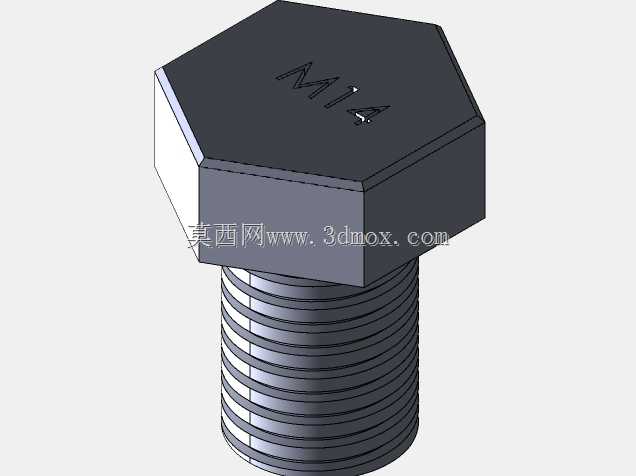

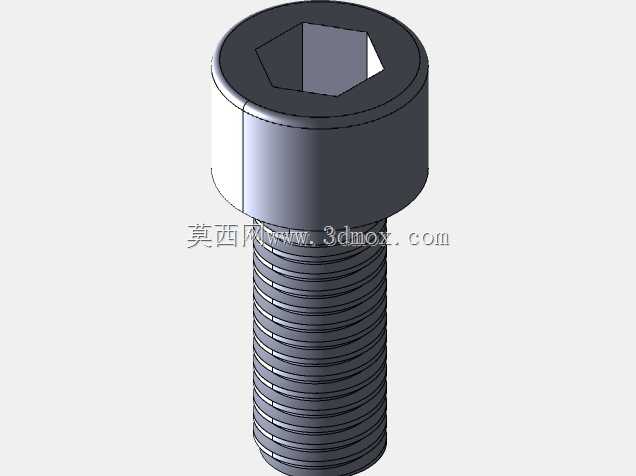

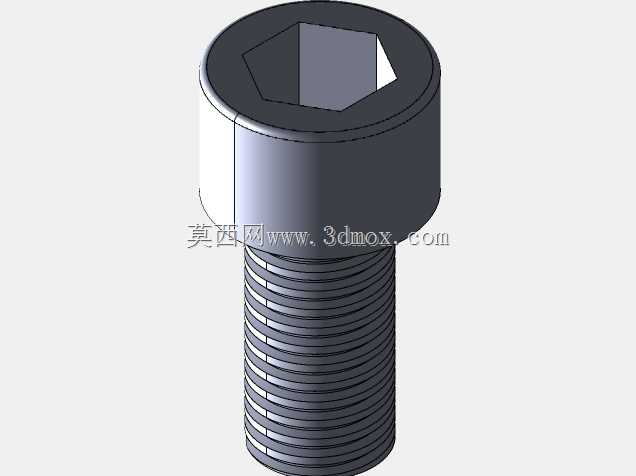

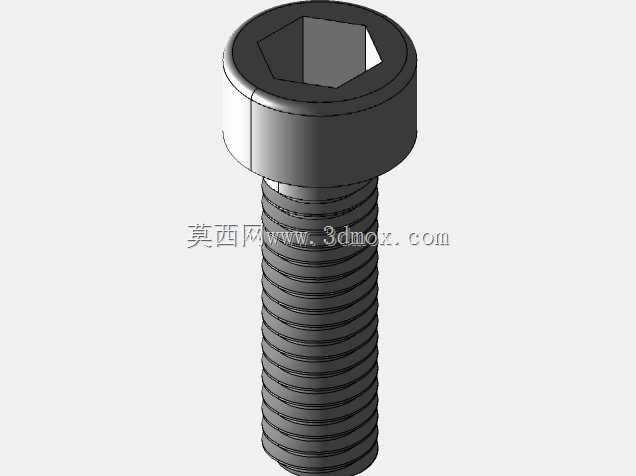

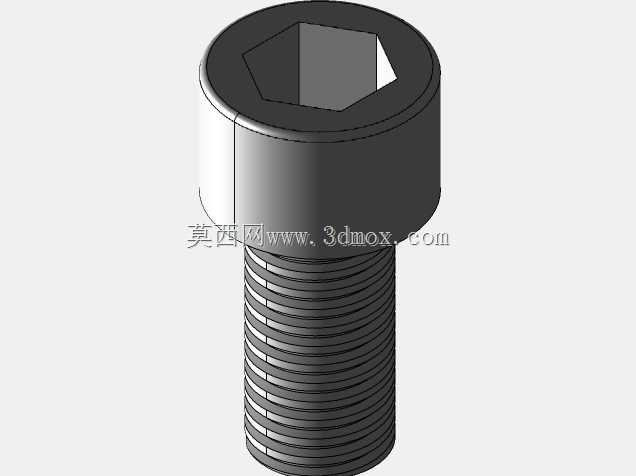

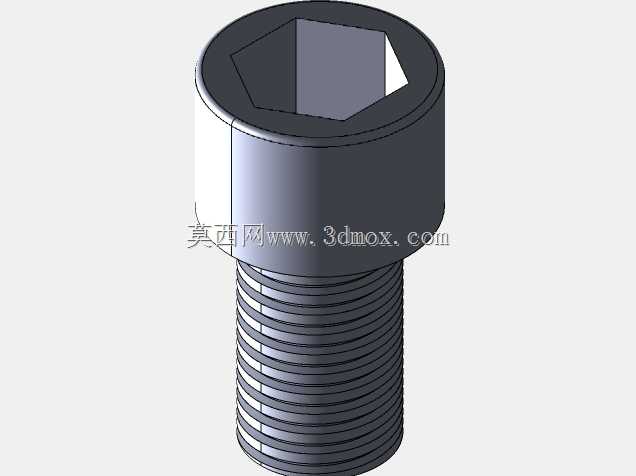

　　不同紧固件的适用场景有明确区分，六角螺栓搭配六角螺母的组合，多用于通孔类的贯穿连接，比如机床钣金护罩的框架拼接、小型传动组件的支座固定，这类连接需要经常拆装维护，六角头的受力面大，用普通开口扳手、套筒扳手都能施加足够的预紧力，不会因为反复拆装造成头部打滑变形。艾伦螺栓也就是内六角圆柱头螺钉，更多用于沉孔类的紧凑安装场景，比如机床导轨的压块固定、气动元件的阀组安装，它的头部可以完全埋入零件沉孔内，不会突出零件表面，既节省外部安装空间，也能避免突出的螺栓头剐蹭操作人员、干涉周边运动部件的行程。

　　建模时的细节处理直接决定模型的工程实用性，这套模型没有做过度简化的装饰性建模，螺纹部分做了符合机械制图标准的简化表达，既保留了螺纹规格的识别特征，也不会因为全牙型的复杂曲面占用过多装配体的运算资源，做整机BOM统计时，能直接提取每个规格紧固件的公称直径、螺距、头部尺寸参数，不需要再二次核对标准手册。从安装适配的角度看，M1.6到M2.5的小规格紧固件，多用于仪器仪表内部的精密组件连接，这类场景对连接扭矩敏感，模型还原的头部尺寸能匹配对应规格的定扭矩扳手，避免拧力过大造成螺纹滑牙；M3到M5的规格是通用机械设备里用量最大的序列，从电气元件安装板固定到小型电机的支座连接都能覆盖；M6到M8的规格则能承受更高的拉剪载荷，可用于机床加工工位的辅助工装固定、轻型输送线的导轨拼接场景。

　　做三维装配时，紧固件的配合公差设置也很关键，这套模型的尺寸基准完全对齐国标紧固件的公差带，螺母的螺纹中径偏差、螺栓的杆部公差都做了对应预留，在SolidWorks等三维软件里做配合约束时，能直接实现同轴心、重合面的标准配合，不会出现模型尺寸错位导致的配合报错。很多设计人员做设备选型时，经常会因为紧固件的头部尺寸估算错误，导致安装后零件之间出现间隙，比如设计沉孔时深度算浅了，内六角螺栓头突出安装面，或者对边尺寸留小了，套筒没法套进螺母，这套参数化模型可以直接嵌入设计库，调用时只需要选定对应规格，就能自动生成符合标准的紧固件模型，同时直接读取对应的安装开孔尺寸、沉孔深度、扳手空间预留值，从源头减少设计阶段的低级错误。在机床加工的实际场景里，这类标准紧固件的替换性极强，模型里标注的所有尺寸都和市售标准件完全一致，设计完成后直接导出BOM表就能采购，不需要额外定制加工，能大幅缩短设备的装配周期，降低维护时的备件储备成本。
