菱形管公路自行车车架结构设计

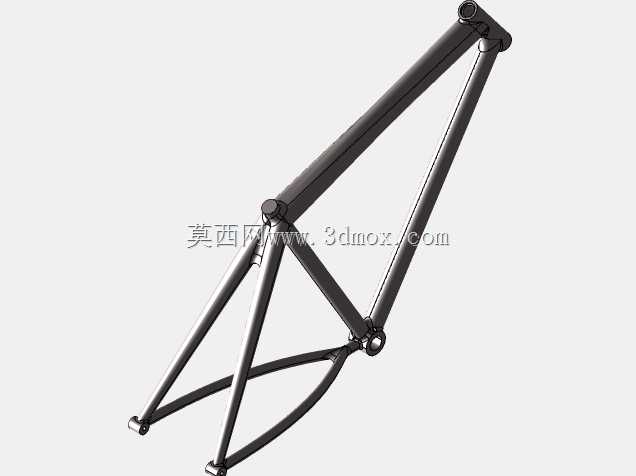

　　日常做通勤车、运动自行车结构设计时，车架作为整车的核心承载基体，所有转向、传动、轮组、座垫部件都要依托车架完成安装定位，其结构合理性直接决定整车骑行刚性、重量控制、路感反馈与长期使用可靠性。这款车架采用经典的菱形双三角结构布局，上管从头管位置向后平滑延伸至座管上部，下管从头管下方向后连接五通位置，座管垂直衔接上管末端与五通，后上叉从座管上部向后延伸勾住后轮轴安装位，后下叉从五通位置向后延伸对接后轮轴，前后三角形成稳定的受力闭环，能在管材壁厚较薄的前提下实现足够的抗扭、抗弯性能，兼顾轻量化与结构强度需求。

　　从实际安装边界来看，头管位置预留标准碗组安装口径，可适配常规28.6mm前叉上管，兼容市面上绝大多数公路车、通勤车的直管前叉，转向限位结构依托头管上下端面的碗组压装位实现，不需要额外加装限位块。五通位置采用标准螺纹五通结构，可适配中空一体牙盘、方孔牙盘等常见曲柄组件，安装时需保证五通端面与中轴轴线的垂直度，避免牙盘转动时出现偏摆、异响问题。后叉末端的轮轴安装槽为标准开口式快拆结构，适配130mm开档的公路车轮组，安装轮组时可通过槽位微调后轮位置，保证后轮与车架中心面的重合度，避免骑行时出现偏磨、蹭碟问题。座管位置预留标准27.2mm座管安装口径，可适配常规铝合金、碳纤维座管，通过座管夹锁紧固定，座管插入深度需满足安全线要求，避免夹持力不足出现座管下滑风险。

　　设计这类车架时，首先要确定整车的几何参数，包括头管角度、座管角度、上管有效长度、五通下沉量、后下叉长度这些核心尺寸，这些参数直接决定骑行时的操控灵活性与踩踏效率。头管角度通常设置在71-73度区间，角度越大转向越灵敏，适合竞速类车型，角度稍小则骑行更稳定，适合长途通勤车型；座管角度通常设置在73-75度区间，保证踩踏时腿部发力角度符合人体工学，减少膝关节受力。管材选型上，这款车架采用变径圆管结构，头管、下管、五通这些受力集中的位置管材壁厚稍厚，后上叉、后下叉末端位置壁厚稍薄，在保证关键位置强度的前提下尽可能降低整体重量，管材之间的连接采用平滑焊接过渡，避免应力集中在焊缝位置，长期使用时不会出现焊缝开裂问题。

　　实际应用场景中，这类车架可用于组装入门级公路运动车、城市通勤自行车、固定齿轮自行车，适配平把、弯把等不同把组配置，可根据使用需求加装挡泥板、货架安装孔位，满足日常通勤、短途运动骑行的使用需求。结构设计时需要考虑不同体重骑手的承载需求，按照90kg骑手的动态载荷做强度校核，在颠簸路面骑行时，后三角结构可吸收部分路面震动，提升骑行舒适度，同时五通位置的刚性足够，踩踏时不会出现明显的五通形变，保证踩踏力量的传递效率。安装调试过程中，需要保证所有焊接位置的焊缝打磨平滑，没有虚焊、气孔等焊接缺陷，头管、五通、后叉轴位的同轴度、平行度满足装配公差要求，避免后续组装部件时出现安装干涉、部件偏磨的问题。
