六螺钉转两螺钉颤音定位钻孔工装模板

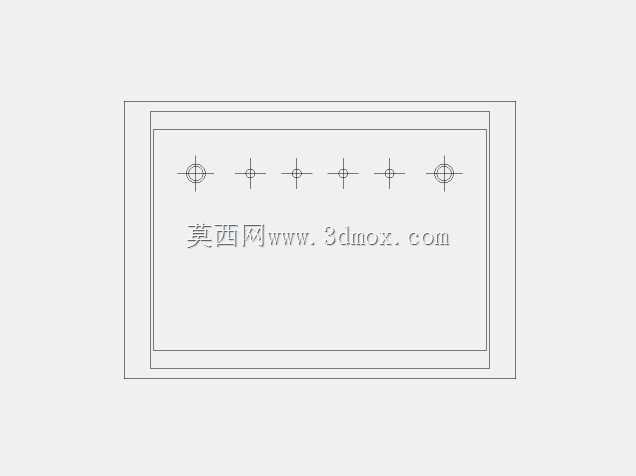

　　在乐器五金改装、小型结构件孔位调整的机加工场景中，经常会遇到原有安装孔位数量、排布与改装需求不匹配的问题，这类颤音结构的螺钉孔位转换加工，对孔位同轴度、中心距偏差的要求远高于普通结构件安装孔，一旦孔位偏移超过0.1mm，就会导致颤音组件安装卡滞、工作时受力不均，直接影响最终的颤音反馈手感与声学表现。这套模板正是针对六螺钉排布的原有安装基础，转换为两螺钉固定颤音结构的定位加工需求设计，核心作用是在原有六个螺钉孔的安装面上，精准定位两个新的螺钉孔位，避免直接划线钻孔带来的累积误差。

　　从实际加工流程来看，使用这套模板时，首先需要将原有六个安装孔中多余的两个外孔做填充处理，保证待加工面的平整度，避免钻孔时出现偏斜。模板本身的定位基准完全匹配原有六个螺钉孔的排布公差，安装时可以直接依托原有未填充的四个孔做快速定位，不需要重新找正基准面，大幅减少装夹找正的辅助时间。模板上预设的钻套引导孔位置，经过中心距公差校核，两个目标孔的中心距偏差控制在0.05mm以内，完全满足颤音组件的安装精度要求。

　　设计思路上，这套模板没有采用复杂的快换结构，而是采用平板式的基础结构，整体厚度控制在8mm，既保证钻孔时的支撑刚性，不会因为钻头进给的轴向力导致模板变形翘曲，又不会因为厚度过大增加钻套的引导长度，影响排屑效率。模板的外形边界比待加工的安装面单边大15mm，安装时可以留出足够的压紧空间，不需要额外制作专用压块，用普通的机用压板就可以完成固定，适配普通台钻、立式钻床的加工场景，不需要专用设备就可以完成孔位加工。

　　实际使用中，模板的定位面做了平面度处理，平面度公差控制在0.02mm以内，安装时可以完全贴合待加工的工件表面，不会出现缝隙导致钻孔偏斜。引导孔的内径与标准中心钻、钻套的外径匹配，加工时先通过引导孔用中心钻打出定位锥坑，再换上对应规格的钻头完成钻孔，整个过程不需要反复测量孔位，也不需要多次划线找正，即使是经验不足的机加工操作人员，也可以稳定加工出符合公差要求的孔位，避免因为孔位超差导致工件报废。

　　从安装边界来看，模板的六个定位孔的位置度公差与原有CA6140系列设备加工的标准六螺钉安装孔完全匹配，不需要对原有工件的安装面做二次修磨，就可以直接贴合定位。两个目标加工孔的位置，避开了原有孔位填充后的应力集中区域，钻孔时不会钻到填充部位，保证新加工的螺纹孔有足够的有效啮合长度，安装螺钉后的锁紧力可以达到颤音组件的安装要求，不会因为振动出现螺钉松动的问题。

　　在批量改装的场景中，这套模板可以重复使用，不需要每次加工都重新划线定位，单工件的孔位加工时间可以从原来的15分钟缩短到3分钟以内，同时孔位的一致性大幅提升，不同批次加工的工件孔位偏差可以控制在允许范围内，完全满足批量改装的互换性要求。模板的边角做了倒角处理，没有尖锐毛刺，安装和拆卸时不会划伤工件表面，也不会对操作人员造成割伤风险，符合机加工工装的安全设计要求。
