M10规格焊接式夹头螺柱连接组件

　　在机床加工的工装夹具配套、小型自动化设备的定位连接、焊接工位的工装预装场景里，这类带夹头结构的焊接螺柱连接件是很常见的小尺寸紧固定位零件，很多做CA6140这类普通车床工装改造、小型焊接工装搭建设计的工程师，在做三维结构排布时经常会用到这类零件的结构参考。从实际使用场景来看，这类零件主要承担两个核心作用，一是作为螺柱焊接的基座，在薄板类工装板、机床附件的安装面上完成焊接固定后，提供稳定的M10规格螺纹连接基准，二是端部的开槽夹头结构，可以在焊接完成后对配套的细杆类定位销、小直径导杆做径向锁紧，不需要额外增加顶丝或者锁紧螺母，减少工装的零件数量，压缩装配工时。

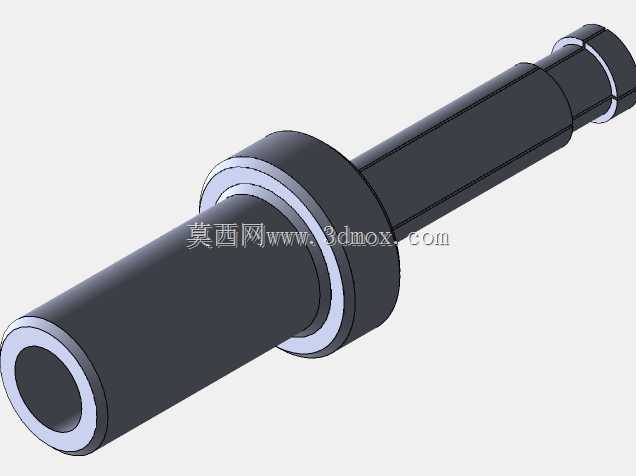

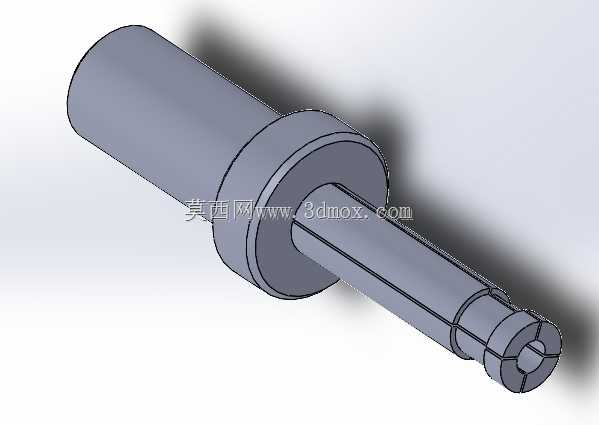

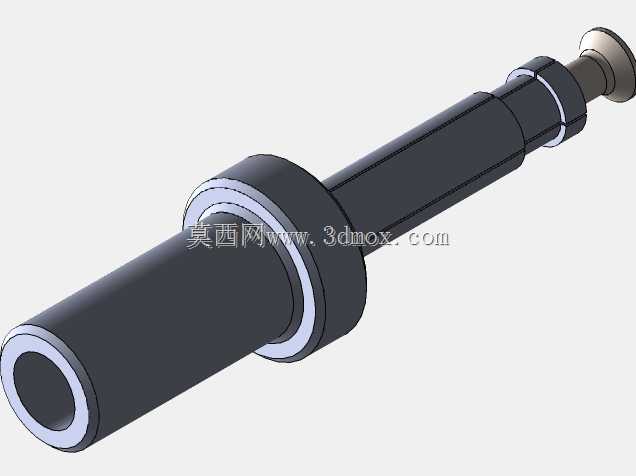

　　从结构设计的思路来看，整个零件采用同轴回转体结构，大直径端的圆柱段是焊接贴合面，设计时特意加大了这个端面的直径，相比等直径螺柱，更大的贴合端面在焊接时能增大与母材的接触面积，焊接后焊缝的抗剪切能力更强，能承受更大的侧向载荷，避免工装在频繁装夹工件的过程中出现螺柱根部断裂的问题。中间的凸台结构是轴向定位面，当焊接时这个端面贴紧母材表面，就能保证螺柱伸出母材的长度一致，不需要在焊接时反复测量伸出长度，能有效降低焊接工位的操作难度，批量焊接时的尺寸一致性更好。端部的开槽夹头段，开了四条均匀分布的轴向通槽，槽深刚好覆盖夹头的锁紧行程范围，当配套的锁紧螺母拧在夹头段的外螺纹上时，夹头会均匀向内收缩，对穿入夹头内孔的杆件形成均匀的抱紧力，不会出现单侧压紧导致杆件偏斜的问题，夹头内孔与杆件的配合间隙设计在0.05mm以内，保证锁紧后的定位精度满足普通机床工装的定位要求。

　　从安装边界的尺寸来看，大直径圆柱段的外径设计为22mm，焊接时需要在母材上预留的焊接区域直径不小于25mm，避免焊缝距离母材边缘过近导致焊接变形；中间凸台的厚度为5mm，焊接后凸台完全贴合母材表面，不会出现焊接间隙导致的螺柱歪斜；螺柱段的螺纹规格为M10，有效螺纹长度为18mm，配套的螺母拧紧时的有效啮合牙数不低于8牙，满足螺纹连接的强度要求；端部夹头段的内孔直径为6mm，可以适配直径6mm的定位销、导杆类零件，夹头段的外螺纹规格为M8，配套的M8锁紧螺母拧紧扭矩控制在8-10N·m即可，扭矩过大会导致夹头槽根处出现应力开裂，扭矩过小则会出现锁紧力不足、杆件滑移的问题。

　　在实际建模过程中，这类回转体零件优先采用旋转凸台特征完成主体结构的构建，端部的开槽采用拉伸切除特征，四个槽做圆周阵列即可完成，建模时需要注意槽根处的圆角处理，实际加工时槽根处必须保留R0.5的圆角，避免热处理或者受力时出现应力集中导致零件断裂，夹头段的内孔与螺柱段的同轴度公差要控制在0.02mm以内，否则焊接后夹头的锁紧中心会与螺柱轴线出现偏斜，导致定位的杆件出现同轴度误差，影响工装的定位精度。这类零件的材质一般选用45号钢，焊接后做调质处理，硬度控制在28-32HRC，既保证焊接部位的韧性，又让夹头部位有足够的刚性和耐磨性，长期反复锁紧松开也不会出现夹头变形、锁紧力下降的问题。在做设备整体装配时，这类零件一般布置在工装板的定位点位上，焊接前需要用工装保证螺柱与工装板表面的垂直度，垂直度公差控制在0.03mm/100mm以内，避免后续安装的杆件出现倾斜，影响工件的装夹精度。
