商用四眼台式燃气灶具结构设计

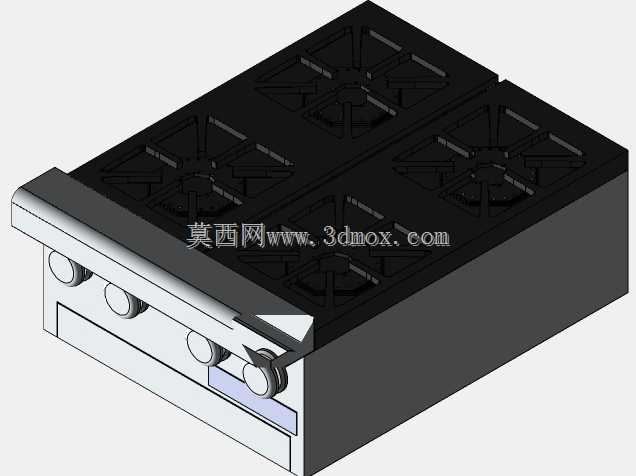

　　这款台式四眼燃气灶具的三维结构设计，核心面向中小型餐饮门店、中央厨房分餐区、户外移动餐车这类需要同时开展多锅并行烹饪的场景，区别于家用双眼灶的小负荷设计，四个独立炉头的布局充分考虑了商用场景下出餐效率的需求，可同时承载煎锅、汤锅、炒锅等不同类型的烹饪器具，适配炖煮、煎制、快炒等多种烹饪操作，避免单炉头轮换等待造成的出餐滞后。从结构设计逻辑来看，整体采用一体式冲压成型的不锈钢承托底座，上部炉架区域采用铸铁材质的防滑炉架，每个炉头对应独立的聚火防风结构，炉架的十字支撑筋做了加宽加厚处理，既可以适配直径12cm到32cm区间的不同锅具，也能避免大重量汤锅放置时出现架体变形的问题，炉架与底座台面之间预留了3mm的溢液导流间隙，

　　烹饪过程中溢出的汤汁可以顺着间隙流入底座周边的集液槽，不会直接渗漏到炉头内部堵塞燃气喷嘴，日常清洁时只需抽出集液槽擦拭即可，大幅降低商用场景下的设备维护频次。控制旋钮全部布置在灶具前侧的斜面上，这个角度的选择经过实际操作验证，操作人员站立操作时视线可以直接对准旋钮档位标识，不需要弯腰俯身就能完成火力调节，每个旋钮对应一个独立炉头，阀体采用渐开式流量控制结构，从最小保火档到最大火力档的旋转角度为270度，火力调节线性度更好，不会出现档位跳转时火力突增突减的问题，旋钮与阀体之间设置了耐高温橡胶密封垫，避免烹饪时的油污、汤汁渗入阀体内部造成阀芯卡滞。外形尺寸的设计充分考虑了商用厨房的台面安装边界，整体宽度控制在800mm，

　　深度为700mm，台面高度加上炉架总高为220mm，不需要嵌入台面开孔，直接放置在标准商用不锈钢操作台上即可使用，设备后侧预留了通用规格的燃气进气接口，接口位置距离台面高度为150mm，距离侧边100mm，既可以适配硬管连接的固定安装场景，也可以通过波纹管连接适配临时摆放的移动使用需求，进气接口旁预留了脉冲点火器的电池仓位置，更换电池不需要挪动整个灶具，在设备前侧下方就可以完成操作。炉头部分的设计采用上进风结构，不需要在台面上开设额外的进风通道，一次空气与二次空气的补入全部通过炉头周边的预留间隙完成，避免传统下进风灶具容易出现的火焰发黄、燃烧不充分问题，每个炉头的火盖采用铜合金材质，火孔做了防堵设计，

　　长期使用时汤汁杂质不容易在火孔处积碳堵塞，火盖与炉头底座采用锥面配合密封，拆卸清理时不需要额外工具，直接提起即可完成拆卸。底座下部的四个支撑脚做了高度可调设计，调节行程为15mm，可以适配不太平整的操作台面，保证灶具放置平稳不会出现晃动，支撑脚底部采用耐高温橡胶垫，既可以防滑，也能避免金属脚直接刮花不锈钢操作台面。从结构强度的角度来看，整个底座的侧板采用1.2mm厚的不锈钢板材，折弯处做了圆弧过渡处理，没有尖锐的直角边，避免操作人员走动时磕碰受伤，台面的承托区域在每个炉头下方都设置了加强筋，满负载放置四个装满水的汤锅时，台面变形量控制在0.5mm以内，不会出现长期使用后台面凹陷的问题。燃气通路的布置在底座内部做了独立的走线槽，燃气管路与点火线路分开布置，两者之间预留了足够的安全间隙，避免管路长期受高温影响出现老化问题，所有管路连接位置都采用密封结构设计，减少燃气泄漏的风险。
