CA6140机床用L型角支架连接组件

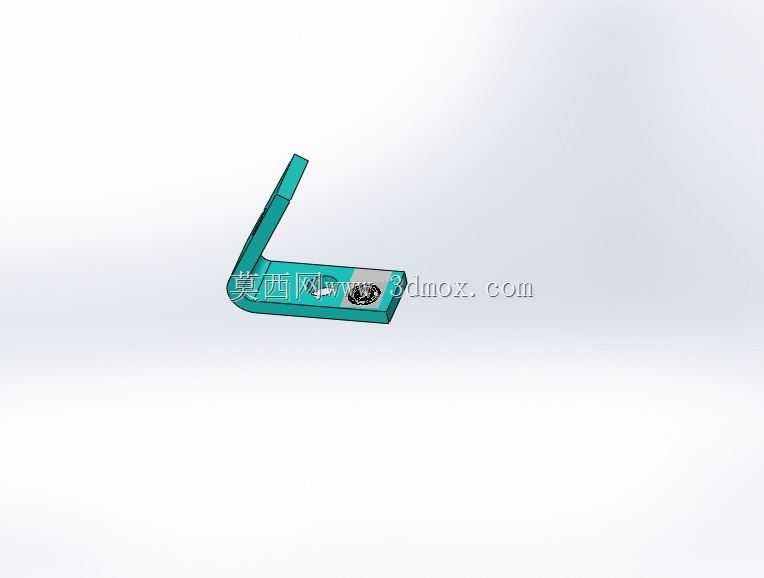

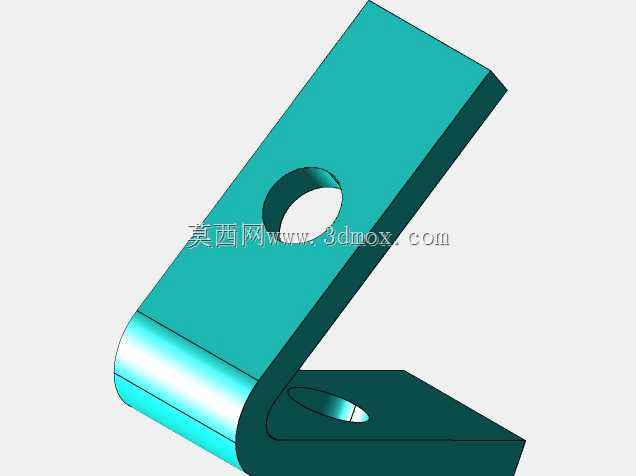

　　在普通卧式车床的进给箱、溜板箱附属防护与管线排布改造场景中，这类L型角支架组件是常用的刚性连接构件，主要承担两个垂直安装面之间的载荷传递与构件定位作用，区别于一体式冲压角码，该组件采用分体组合式结构，可适配现场安装时的小幅角度偏差调整，降低安装面的平面度加工要求。从结构组成来看，整套组件包含两个相互配合的机械零件，主体弯折件采用等厚板材弯折成型，弯折处设置圆弧过渡避免应力集中，两个垂直臂上分别预留了紧固件安装位，其中一个臂面设置沉孔结构，用于安装时内置紧固件端头，避免突出的螺栓头干涉相邻管线或防护盖板的安装，另一臂面设置凸台定位结构，与配套的压紧零件配合时可实现快速对位，无需额外工装辅助即可完成预装。

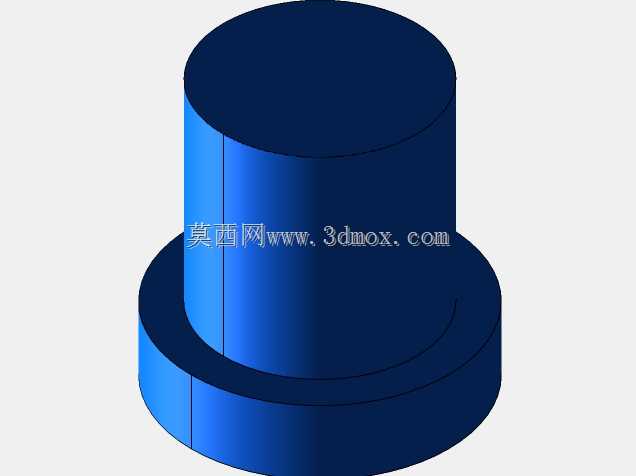

　　设计阶段首先考虑的是CA6140车床内部安装空间的边界限制，车床床身靠近溜板处的可用安装空间狭窄，相邻位置有进给光杆、丝杠的运动行程范围，因此角支架的外轮廓尺寸严格控制，弯折臂的长度根据安装点到被支撑构件的距离确定，安装孔的中心距匹配床身原有预留的T型槽间距，无需在床身上额外打孔即可完成固定，避免破坏床身的原有刚性。安装时首先将主体弯折件贴合床身安装面，穿入紧固件预紧不锁死，再将配套的卡合零件卡入被支撑构件的安装槽内，调整被支撑构件的水平度与位置后，依次拧紧各连接点的紧固件，压紧零件上的防滑齿结构可在锁紧后嵌入被支撑构件的接触面，防止设备运行过程中因振动产生连接松动。这类角支架除了在车床改造中用于固定管线支架、小型防护盖板外，

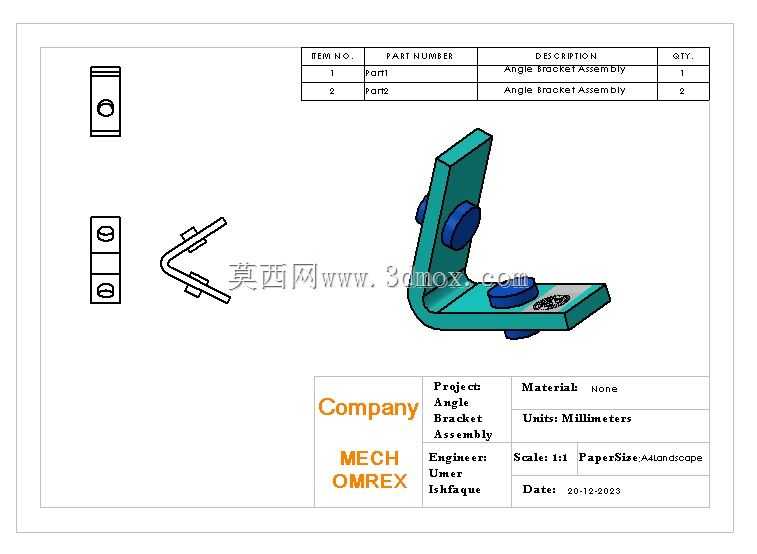

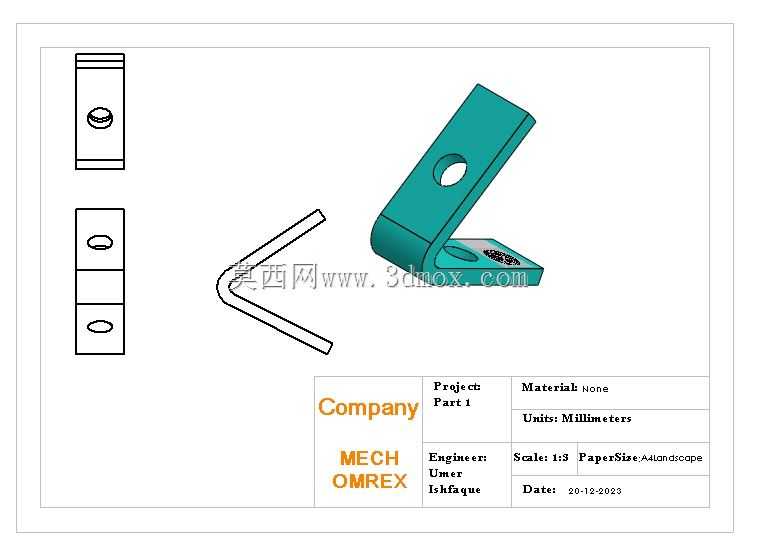

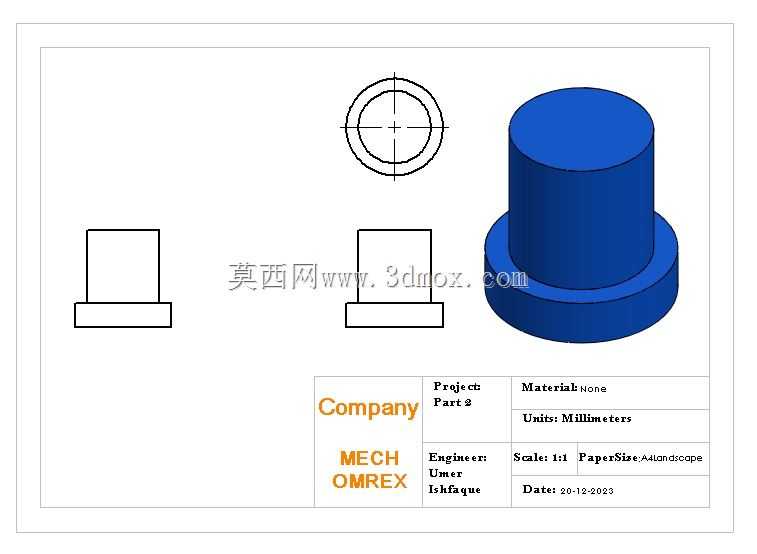

　　也可用于通用设备的框架拼接、电控箱安装支撑等场景，分体式的结构设计让其在安装空间受限的场景下更具操作便利性，无需从构件端部穿入紧固件即可完成侧向安装。从受力角度分析，角支架的主要受力方向为垂直于水平臂的向下载荷，以及平行于垂直臂的侧向倾覆力，因此在弯折处的内侧设置了加强筋结构？不对，该模型的弯折件为等厚结构，依靠弯折半径与材料本身的抗弯强度承载，适合承载轻量级的附属构件，比如小型传感器支架、走线槽固定座等，不适用于大载荷的重型构件支撑。建模过程中采用等轴测视图表达整体装配关系，正交视图分别表达两个安装面的孔位分布与外形轮廓，装配关系中明确了两个零件的配合面与安装顺序，现场装配人员可直接通过视图理解装配逻辑，无需额外的装配说明文档。

　　安装边界方面，角支架安装后垂直方向的突出高度不超过30毫米，水平方向的伸出长度根据安装孔位调整，不会侵入车床溜板的正常运动行程，紧固件采用标准内六角圆柱头螺钉，适配常规的内六角扳手操作，安装时的操作空间仅需预留扳手转动的最小空间即可，适合在设备内部狭窄空间完成装配作业。在长期运行的设备维护场景中，这类分体角支架的拆卸也更为便捷，当被支撑构件需要更换或调整位置时，仅需松开压紧零件的紧固件即可取下被支撑构件，无需将整个角支架从床身上拆除，大幅降低后期维护的工作量。
