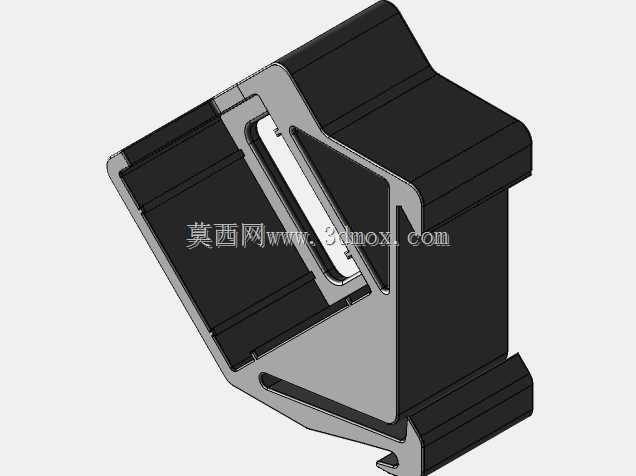

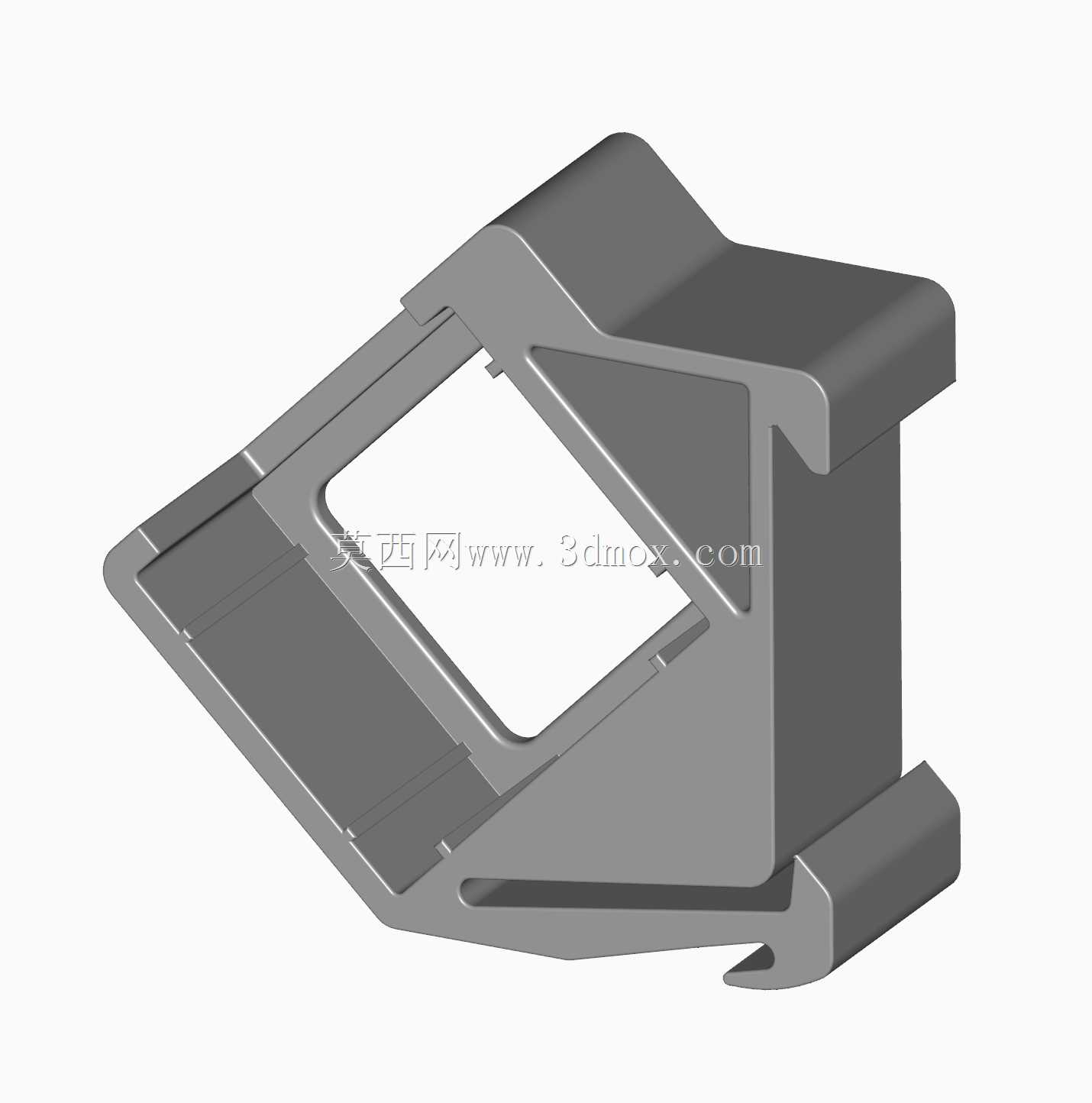

适配Shelly Plus 1 PM的DIN导轨安装固定支架

　　在低压电气柜、分布式IO控制箱、小型设备就地控制单元的装配场景中，DIN导轨作为标准化安装载体，承担着各类电气元件、智能控制模块的快速固定与布线规整作用，而市面上不少紧凑型智能控制模块并未标配适配标准DIN导轨的安装结构，现场安装时往往需要额外打孔、使用扎带捆绑或者定制转接件，既影响柜内布线整洁度，也会给后期模块维护更换带来不便。这款适配Shelly Plus 1 PM的导轨安装支架，正是针对这类紧凑型智能通断模块的导轨安装需求设计，解决非导轨原生模块在标准电气安装环境中的固定难题。

　　从实际安装场景来看，该支架主要应用于家庭智能配电改造、小型设备本地智能控制节点搭建、楼宇弱电间分布式控制模块安装等场景，这类场景普遍采用TS35标准DIN导轨作为统一安装基底，要求所有元件可直接卡接在导轨上，无需额外在安装板上钻孔攻丝，同时要保证模块安装后与周边断路器、端子排等元件保持足够的安全间隙，避免布线干涉。支架整体采用卡扣式安装逻辑，一侧设置与TS35标准DIN导轨匹配的弹性卡钩结构，安装时只需将卡钩上侧勾住导轨上沿，下侧按压即可完成卡接固定，拆卸时用一字螺丝刀撬动卡钩解锁位即可快速取下，无需额外紧固件，单人即可完成模块的装拆操作，适配现场快速布线、后期维护更换的作业需求。

　　设计过程中优先匹配Shelly Plus 1 PM模块的外形轮廓，支架的模块容纳腔完全贴合模块的外壳尺寸，四周设置有限位挡边，模块装入后不会出现横向、纵向的窜动，同时预留了模块接线端子的操作空间，模块安装到支架后，无需拆下支架即可完成火线、零线、负载线的接线操作，也不会遮挡模块本身的状态指示灯与功能按键，方便现场调试时观察模块运行状态、手动操作通断。支架的壁厚根据安装受力情况做了差异化设计，导轨卡接部位厚度适当增加，保证多次拆装后卡钩仍能保持足够的卡紧力，不会因为长期受模块重力、布线拉扯力出现松脱；模块承托部位在保证结构强度的前提下做了镂空减重设计，既减少了材料用量，也能给模块背面预留一定的散热间隙，避免模块长期运行时热量在支架与模块之间积聚，影响模块使用寿命。

　　从安装边界尺寸来看，支架卡接到DIN导轨后，整体突出导轨表面的高度控制在合理范围内，不会过多占用柜内纵深空间，适配厚度较浅的壁挂式控制箱安装需求；支架的宽度与模块本身宽度基本一致，不会向两侧额外占用导轨空间，避免影响相邻电气元件的安装位，在导轨上排布多个同类型模块时，可实现紧密排布，充分利用导轨的有效安装长度。支架的进线侧做了圆弧过渡处理，避免布线时尖锐边角划伤导线绝缘层，降低柜内线路短路的风险；卡接结构的解锁位设置在支架下侧，与常规断路器、端子排的解锁方向一致，符合电气装配人员的操作习惯，无需改变常规装拆动作逻辑即可完成操作。

　　在结构强度验证层面，该支架的卡接结构可承受模块自重五倍以上的拉扯力而不出现松脱或塑性变形，能够适配现场布线时的导线拉扯、设备运行时的轻微振动场景，比如安装在小型机床控制箱、风机就地控制箱内时，不会因为设备运行的振动导致支架从导轨上脱落。支架与模块的配合间隙控制在0.2mm以内，模块装入后不会出现明显晃动，同时又不会因为过盈量过大导致模块难以装入或取出，兼顾固定可靠性与装拆便捷性。针对柜内可能出现的凝露场景，支架底部设置有微小的排水间隙，即便有少量凝露产生也可顺着间隙排出，不会在支架内部积水腐蚀模块引脚。
