斜向排布钢结构网格支撑构件设计

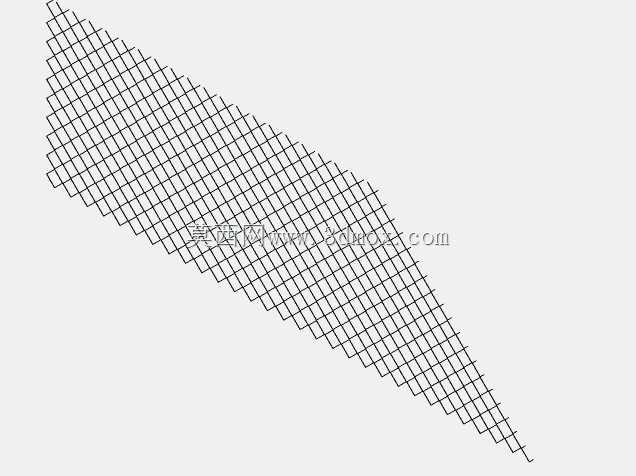

　　这类斜向排布的钢结构网格构件，常应用在大跨度建筑屋面围护、工业设备操作平台防护、厂区通廊侧边防护以及异形建筑外立面的受力支撑场景中，区别于常规正交布置的钢网格，该构件采用整体斜向切分的排布逻辑，能够适配带有倾斜安装面的作业场景，在承担竖向均布荷载的同时，可将侧向风荷载、设备振动带来的水平分力沿网格斜向杆件顺畅传导至周边主承重结构，避免局部应力集中导致的杆件变形。从实际工程使用角度看，这类网格构件不需要额外设置复杂的转接件，自身的斜向边界可以直接贴合倾斜的安装基面，比如在坡度较大的厂房屋面下设置检修马道时，采用该形式的网格作为马道底板支撑，既可以保证人员行走时的踩踏刚度，又能让网格空隙自然漏下屋面掉落的灰尘与积水，

　　不会在支撑表面积存杂物增加额外荷载。设计过程中，首先需要明确安装边界的倾斜角度，所有横向与纵向杆件的交点都采用等间距布置，保证每一段杆件的计算长度一致，方便统一选取型材规格，减少物料采购与加工的种类。杆件之间的连接节点采用共面焊接处理，所有节点都处于同一个倾斜平面内，不存在空间异面相交的情况，能够大幅降低现场焊接与拼装的难度，普通持证焊工即可按照定位标记完成作业，不需要高级铆工进行反复的空间对位调整。从外形尺寸与安装边界来看，该网格构件整体为平行四边形轮廓，四个边的杆件都做了平齐处理，安装时只需要将四个侧边与周边的主钢梁、结构柱上的预焊连接板对齐，采用螺栓固定或者间断焊接即可完成固定，不需要在现场对网格边缘进行二次切割修边。

　　构件的网格空隙尺寸经过受力验算，既能够保证整体结构的抗弯、抗剪承载力满足使用要求，又不会因为空隙过大导致人员踩空、小件工具掉落，同时空隙率控制在合理区间，能够有效降低风阻，在户外使用时减少强风对构件的掀拔力。在实际选型应用时，设计人员可以根据实际的安装跨度调整杆件的壁厚与截面规格，小跨度的检修平台场景可以采用较小直径的薄壁型钢，大跨度的屋面支撑场景则可以换用更大截面的型钢，网格的间距也可以根据荷载需求灵活调整，该三维模型完整还原了斜向网格的排布逻辑与节点连接形式，结构设计人员可以直接在此基础上调整参数，快速适配不同项目的实际需求，不需要从零开始搭建网格线与杆件模型，能够大幅缩短结构方案设计阶段的建模时间。这类网格构件在加工时，

　　可以先在平面胎模上完成整体焊接拼装，再整体吊装到倾斜安装面进行固定，因为整体为平面结构，拼装时不需要设置复杂的胎架支撑，加工精度更容易控制，拼装完成后的整体变形量也更小，吊装时可以采用多点吊装的方式，避免吊装过程中因为自重导致的网格扭曲变形。日常使用过程中，这类钢结构网格的维护成本极低，只需要定期检查节点焊缝是否出现开裂、杆件是否出现明显变形即可，因为杆件排布规整，不存在容易积灰积水的死角，做防腐处理时也能够保证所有杆件表面都被涂层覆盖，延长构件的整体使用寿命。在部分工业设备的防护场景中，这类斜向网格还可以作为设备的安全防护网使用，安装在设备的传动部件外侧，既能够保证通风散热，又能够防止人员意外触碰运转部件，斜向的排布方式还能够避免杂物垂直掉落到设备表面，顺着斜向网格滑落到设备周边的地面，方便日常清扫。
