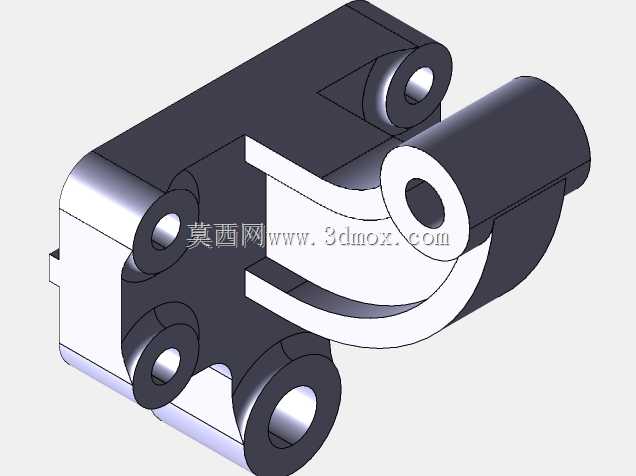

CA6140车床专用异形支撑连接支架结构

　　这款支架是CA6140普通车床进给传动单元的配套支撑构件，实际装配在车床溜板箱与床身导轨侧的安装基面位置，主要承担进给光杆、操作杠杆组件的径向支撑与轴向定位作用，同时为相邻的润滑管路固定座提供安装基准面，是车床进给系统中保障传动件同轴度、抵消切削过程中径向载荷的关键受力零件。从结构设计逻辑来看，整个零件采用一体化铸造成型后做机加工的工艺路线，主体为L型变截面承载基体，基体上分布的六个同轴度要求不等的通孔，分别对应光杆支撑衬套压装位、杠杆销轴穿装位、基面紧固螺栓过孔，其中伸出的圆柱筒段是光杆衬套的安装位，内孔预留了0.02-0.04mm的衬套压装过盈量，筒段根部做了R3的圆弧过渡，避免长期受交变载荷出现应力集中断裂的问题。

　　设计过程中优先考虑了安装边界的适配性：支架与床身贴合的安装基面平面度要求控制在0.02mm以内，三个螺栓过孔的位置度公差不超过φ0.05mm，保证装配后支撑孔的轴线与床身导轨的平行度误差不超过0.03mm/100mm，避免光杆转动时出现别劲、磨损加剧的问题。零件的异形开槽结构是为了避让溜板箱移动时的行程轨迹，开槽的两个侧面做了1.5mm的倒角处理，既可以避免装配时与相邻零件发生干涉，也能在铸件清砂、机加工排屑时减少残留。从受力角度分析，支架在车床工作时主要承受光杆传动带来的径向扭矩、杠杆扳动时的周期性冲击载荷，因此基体壁厚设计为8mm，各安装孔的凸台高度统一为4mm，既保证了螺纹连接的啮合长度足够，

　　也不会因为凸台过高导致加工时出现振刀、平面度超差的问题。实际装配场景中，该支架需要先压装锡青铜衬套，衬套内孔开有油槽，与床身的润滑油路连通，工作时持续为光杆提供润滑，减少转动副的磨损；支架侧面的两个小直径通孔是润滑油管的固定孔，安装时管接头直接拧入预制的螺纹底孔，不需要额外增加固定卡箍，简化了装配工序。在建模过程中，所有机加工面的拔模斜度统一设置为1°，非加工面的铸造圆角统一为R2，符合普通铸铁件的铸造工艺要求，避免出现浇不足、冷隔等铸造缺陷；安装基面的粗糙度要求为Ra1.6，其余非配合面的粗糙度为Ra6.3，兼顾了加工成本与使用性能要求。需要注意的是，该支架的伸出筒段轴线与安装基面的垂直公差要求为0.02mm，否则会导致光杆衬套偏磨，长期使用后出现光杆窜动、进给精度下降的问题，因此在机加工工序中需要一次装夹完成基面与筒段内孔的精加工，减少二次装夹带来的定位误差。
