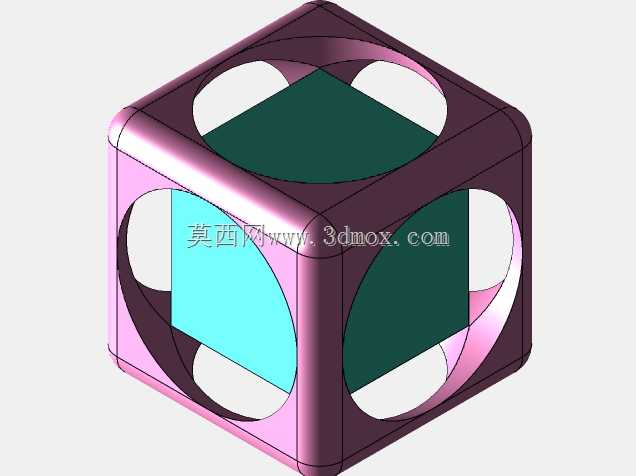

镂空圆角立方体几何结构创意零件

　　这类带曲面镂空的立方体结构件，最初是作为机床操作实训中的几何建模练习载体出现，后续也被不少文创周边、机械展示教具的结构设计参考，甚至在部分小型流体分配腔体的原型验证中也能看到类似拓扑结构的影子。从实际加工落地的角度看，该结构的核心设计逻辑是在保证立方体整体框架刚性的前提下，最大化去除六个面的冗余材料，每个面的圆形镂空采用等半径圆弧过渡，和立方体的外圆角做曲率连续衔接，避免应力集中点出现在棱边与镂空轮廓的交接位置。做结构设计时首先要确定立方体的基准边长，外圆角半径通常取边长的八分之一到六分之一，这个区间的圆角既能避免加工时的棱边崩边问题，也不会让整体轮廓失去立方体的方正辨识度。每个面的圆形镂空直径要小于对应面的内切圆尺寸，

　　预留的边框宽度要和外圆角的壁厚保持一致，保证整个框架的截面惯性矩均匀，不会出现局部刚性薄弱的区域。很多刚接触三维建模的工程师容易在这类结构上犯的错误是直接在立方体面上做切除拉伸，忽略了镂空边缘和立方体棱边的过渡处理，实际加工时不管是采用CNC铣削还是3D打印成型，尖锐的交接位置都会出现应力集中，受外力时很容易从边角位置开裂。这个结构的安装边界比较灵活，因为六个面的结构完全对称，不需要区分安装方向，可以通过任意一个镂空面做定位销连接，也可以利用立方体的三个相邻平面做基准面贴合安装，适配不同的安装场景。在实训教学场景中，这类结构常用来练习曲面缝合、圆角过渡、抽壳等建模命令的综合运用，能帮助初学者理解对称结构的建模思路，

　　掌握壁厚均匀性的控制方法。在文创产品应用中，这类结构可以作为金属摆件的主体框架，内部预留的空间可以放置装饰芯体，外表面的曲面镂空可以透出内部的装饰结构，兼顾结构强度和视觉通透感。在流体相关的原型测试中，对称的镂空结构可以让流体从六个方向均匀进出腔体，不会出现局部流道突变导致的紊流问题，适合作为小型混合腔体的外壳框架。做结构校验的时候要重点关注镂空边缘的壁厚差，因为曲面过渡位置很容易出现壁厚不均的问题，如果是采用注塑工艺生产，壁厚不均会导致冷却收缩不一致，出现表面缩痕或者内部应力残留；如果是采用金属铣削加工，要注意圆弧进刀的路径设置，避免在镂空曲面位置留下接刀痕，影响表面质量。另外这个结构的对称特性也让它的受力表现非常均衡，

　　不管是从哪个方向施加静压力，框架的形变都能均匀分散到十二条棱边上，不会出现局部过载的情况，这也是很多教具设计偏爱这类对称几何结构的原因。实际建模过程中，可以先绘制立方体的基础实体，倒好外圆角之后，再以每个面的中心为基准绘制圆形草图，做拉伸切除的时候要注意切除深度的控制，保证六个方向的切除深度一致，避免内部出现多余的残留实体，之后对镂空的边缘做等半径圆角处理，圆角半径和外圆角的比例要协调，保证曲面过渡顺滑，最后做整体的壁厚检查，确保所有位置的壁厚偏差不超过设计值的百分之五。这类结构虽然看起来是简单的几何组合，但实际涉及到的建模细节非常多，从基准选择到特征顺序，再到圆角的参数设置，每一步都会影响最终模型的可制造性，很多初学者做出来的模型看起来外观相似，但实际导入CAM软件做加工路径编程的时候，会出现曲面破损、壁厚不均、特征冲突等问题，本质上就是没有考虑到建模特征和加工工艺的匹配性。
