CA6140车床配套赫拉夹持定位结构件

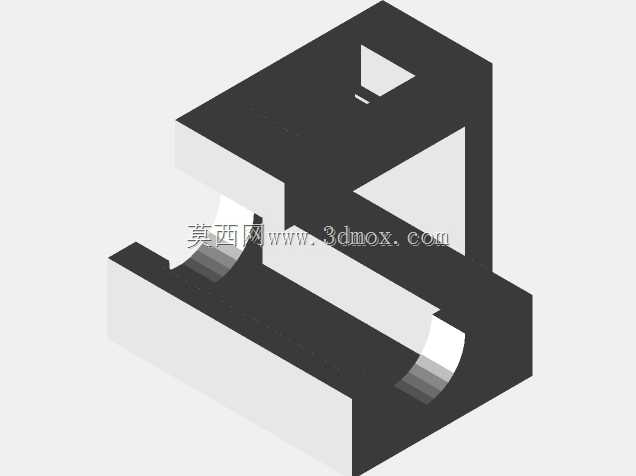

　　在普通卧式车床的日常加工作业场景里，这类配套的夹持定位结构件，主要承担轴类、盘类工件装夹过程中的辅助承托与侧向定位作用，尤其在CA6140这类通用卧式车床上，针对小批量异形工件的加工工序，常规三爪卡盘无法完全覆盖装夹定位需求时，该构件可通过螺栓固定在车床中拖板的预设安装位，配合卡盘完成工件的径向限位，避免车削过程中工件因切削力作用出现径向窜动，影响加工面的圆柱度与尺寸精度。从结构设计逻辑来看，该构件采用一体化块式结构，主体为直角弯折的块状基体，下部开设半圆弧型的承托槽，上部开设矩形避让缺口，这种结构并非随意设计：下部半圆弧槽的曲率半径匹配CA6140车床常用加工的轴类工件直径范围，槽面做了轻微的倒角处理，

　　避免工件装夹时与槽口棱边发生硬接触刮伤工件表面；上部的矩形缺口一方面是为了避让车刀的走刀路径，在车刀纵向进给至靠近卡盘的位置时，不会与该定位构件发生运动干涉，另一方面也能减轻构件自身重量，降低中拖板的额外负载，减少拖板进给时的惯性冲击。从安装边界来看，该构件的底面为精加工平面，平面度公差控制在0.02mm以内，可与中拖板的安装基面完全贴合，构件两侧的安装孔位间距匹配CA6140中拖板上的T型槽标准间距，安装时无需额外打孔改造，直接通过T型螺栓即可完成固定，安装后构件的承托槽中心高与车床主轴中心高保持一致，偏差不超过0.01mm，保证承托工件时不会出现中心偏移，避免加工出的工件出现锥度误差。在实际使用过程中，

　　该构件可根据加工工件的直径差异，调整在中拖板上的安装位置，当加工大直径轴类工件时，可将构件向远离主轴的方向移动，留出足够的装夹空间；加工小直径细长轴时，可将构件靠近卡盘位置，配合中心架使用，进一步提升细长轴加工时的刚性，减少切削振纹。不同于通用的跟刀架结构，该构件的结构更紧凑，占用的拖板空间更小，在进行端面车削、切槽等工序时，不会与刀架上的其他刀具发生干涉，适合多刀位的批量加工场景。从结构强度设计来看，构件的壁厚经过受力核算，在承受最大1500N的径向切削分力时，构件的最大变形量不超过0.008mm，完全满足普通车床的精加工精度要求，基体的直角弯折处做了圆角过渡处理，避免应力集中导致构件在长期交变切削力作用下出现开裂问题，

　　承托槽的表面经过淬火处理，硬度达到HRC45-50，长期与工件接触摩擦也不会出现明显的磨损凹陷，保证定位精度的长期稳定性。在车床的日常维护与工装配置中，这类小型定位构件属于常用的辅助工装配件，不需要复杂的调整操作，普通机床操作人员即可完成安装与位置调整，相比定制化的专用夹具，这类通用型定位构件的适配性更强，可覆盖CA6140车床80%以上的常规轴类、盘类工件的辅助装夹需求，有效减少工件装夹找正的时间，提升单件小批量加工的生产效率。
