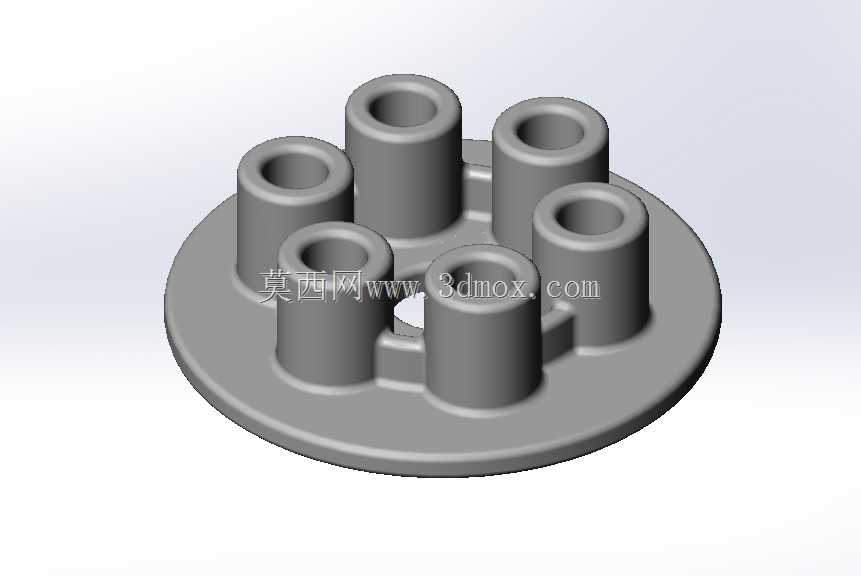

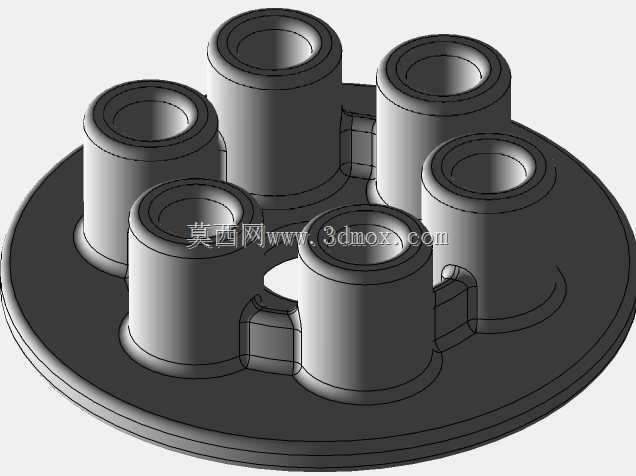

CA6140车床用多孔圆盘式压力板结构

　　在普通卧式车床的工装夹紧体系里，这类带六个凸台筒状结构的圆盘压力板，主要承担工件装夹过程中的压力传导与多点位压紧定位作用，常见于CA6140这类通用卧式车床的夹具配套组件中，区别于普通平压板的单点施压特性，该结构通过圆周均布的六个空心筒状凸台，将夹紧力均匀分散到对应接触点位，避免薄型环形工件装夹时出现局部压痕或受力变形。从实际加工场景来看，车床加工法兰类、盘套类零件时，经常需要避开工件端面的已加工孔位或避让凸台结构，这款压力板的六个凸台沿圆盘基座圆周排布，中心预留通孔，既可以穿过拉杆完成压板的拉紧固定，也能在压紧时避开工件中心的定位芯轴，适配三爪卡盘、花盘等多种装夹载体的配套使用。设计层面上，圆盘基座采用等厚圆形结构，

　　底面为全平面加工，保证与工件或垫块接触时的贴合度，避免压紧时出现翘曲偏移；六个凸台的高度保持一致，端面做平磨处理，确保每个接触点的压紧力处于同一水平面，不会出现个别点位虚压、个别点位过压的情况；凸台内部的通孔一方面是为了减轻压板整体重量，方便操作人员快速拆装更换，另一方面也可以作为定位孔，配合夹具上的定位销完成压板自身的位置固定，防止车床高速旋转时压板出现周向窜动。安装边界方面，圆盘基座的外径适配CA6140车床花盘的常规装夹尺寸范围，凸台的内孔直径匹配常用的M10-M12压紧螺栓规格，凸台高度控制在不会与车床回转刀架发生运动干涉的范围内，当刀架做纵向进给或端面车削走刀时，压板的最高凸起位置不会触碰刀体或刀片，保证加工行程的安全性。

　　从功能特性来看，这种多孔均布的压力板相比传统条形压板，在压紧环形薄壁工件时优势更明显：条形压板只能覆盖工件的两个压紧点，装夹刚性不足，车削端面时容易出现工件振纹，而这款六凸台压力板可以沿工件圆周均匀布置六个压紧点，大幅提升装夹刚性，减少切削过程中的振动，同时凸台之间的镂空区域可以留出足够的排屑空间，车削产生的铁屑不会堆积在压板与工件的接触面上，避免铁屑垫伤工件已加工表面。实际使用中，这类压力板通常配合不同厚度的调整垫块使用，当工件装夹高度发生变化时，可以通过更换垫块调整压板的压紧高度，不需要更换整套夹具，适配不同厚度盘类零件的加工需求；中心的大尺寸通孔可以穿过直径较大的定位芯轴，适配带中心定位止口的工件装夹，比如齿轮坯、

　　轴承端盖这类零件的车削加工，定位芯轴穿过压板中心孔后，拉紧螺母从压板后侧锁紧，即可完成工件的轴向压紧，装夹效率比传统多块压板组合压紧提升40%左右。结构细节上，凸台与圆盘基座的连接位置做了圆角过渡处理，避免热处理或受力时出现应力集中导致的开裂问题，所有锐边都做了倒角处理，防止操作人员拆装时划伤手部，压板整体采用45号钢调质处理，表面硬度达到HB220-250，具备足够的强度和韧性，反复装夹压紧不会出现凸台变形或基座断裂的情况，长期使用后如果凸台端面出现磨损，只需要平磨端面即可修复，不需要整体更换，维护成本较低。在车床的批量加工场景中，这类专用压力板可以大幅缩短装夹找正时间，因为六个凸台的位置是固定均布的，每次装夹只需要将压板的凸台对准工件的压紧空位即可，不需要反复调整压板角度，尤其适合流水线上的批量盘类零件加工，能够有效降低操作人员的装夹劳动强度，提升车床的设备利用率。
