DHANYOUNG旋转编码器结构设计

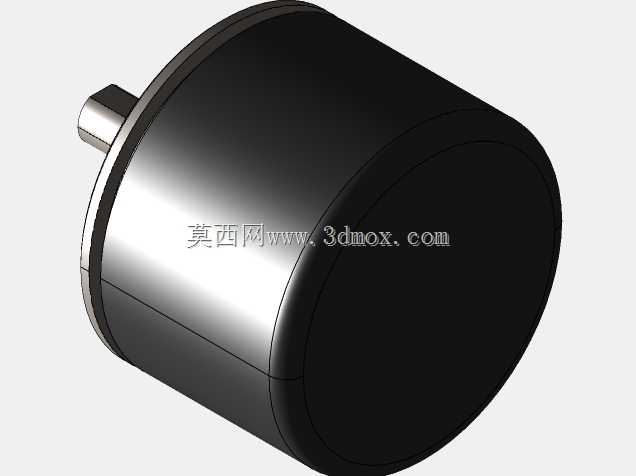

　　在工业自动化检测与运动控制场景中，旋转编码器是反馈轴系转角、转速参数的核心传感部件，这款5W规格的DHANYOUNG旋转编码器三维模型，还原了产品从安装接口到内部腔体预留的完整结构细节，可直接用于设备布局干涉校验、安装支架配套设计等工程环节。从实际应用场景来看，这类编码器常配套在机床进给轴、自动化生产线输送辊道、伺服电机尾部、包装机械拉膜辊等需要精准位置反馈的部位，负责将轴的机械角位移转换为可被控制系统识别的电信号，为闭环控制提供位置基准，其结构可靠性直接决定整套设备的运动控制精度。从设计思路层面，该模型采用了经典的实心轴伸出式结构，主体外壳为圆柱型封闭腔体，外壳表面做了金属质感的防护处理，可适配工业现场多粉尘、

　　少量切削液飞溅的工况，腔体内部预留了足够的码盘、光电发射接收模块、信号处理电路的安装空间，轴伸端做了轴肩定位结构，可通过联轴器与被测轴系实现同轴连接，避免偏心带来的检测误差。在安装边界与尺寸设计上，圆柱外壳的外径尺寸适配常规的编码器安装支架规格，尾部为平整的封盖结构，可支持法兰安装、支架夹持安装两种主流固定方式，轴伸的直径、伸出长度符合行业通用的配套尺寸，不需要额外加工转接件即可完成与多数常规轴系的对接，出线位置预留了标准的线缆过孔与密封槽位，可配套防水接头实现接线端的防护。建模过程中严格遵循了实物的装配公差逻辑，外壳的合缝位置、轴与腔体的配合间隙都做了还原，结构设计人员在做设备整体布局时，可直接调用该模型校验安装空间，

　　确认轴系对接的同轴度预留量，避免实际装配时出现干涉、安装空间不足的问题，也可基于该模型衍生设计配套的防护罩、安装支架等附属结构，减少从零开始建模的重复工作量。这类小功率旋转编码器的结构设计重点在于兼顾防护性能与安装便利性，外壳的壁厚设计既满足结构强度要求，也控制了整体重量，不会给被测轴系带来额外的负载负担，轴端的定位台阶可保证联轴器安装的轴向位置精度，避免运行过程中出现轴向窜动影响检测信号的稳定性。
