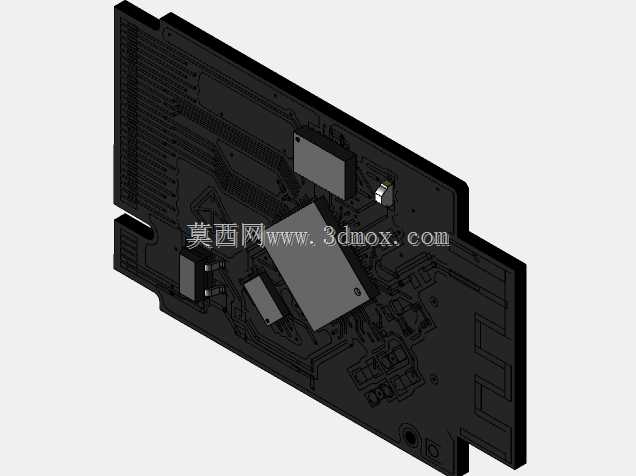

Oxebit电路板结构三维设计展示

　　这款电路板结构的三维设计，在电子设备集成领域有着广泛的适配场景，小到便携消费电子的核心控制板，大到工业控制机柜内的信号处理模块，都能看到这类板卡结构的应用身影。从实际用途来看，该板卡承担着电子信号传输、元件承载、电路连通的核心作用，是各类电子设备实现功能的硬件基础载体。设计过程中，首先考虑的是板上元件的布局合理性，不同封装的芯片、电容、接插件按照信号流向排布，既缩短了高频信号的传输路径，减少信号干扰，也预留了足够的焊接与后期检修操作空间，避免元件排布过密导致的生产组装难度提升。板体边缘做了对应的缺口与定位孔设计，这些结构是安装适配的关键边界，能够和设备内的安装卡槽、固定柱精准匹配，保证板卡装入设备壳体后不会出现晃动、移位的问题，

　　同时边缘的开槽也兼顾了板卡的散热需求，让工作时元件产生的热量能够顺着空隙快速流通散出。外形尺寸上严格遵循对应设备的内部安装空间限制，板体厚度适配常规卡槽的夹持尺寸，板上最高元件的高度也控制在设备内部预留的垂直空间范围内，不会出现装合外壳时元件被挤压的情况。设计时还考虑了生产工艺的可行性，走线区域的避让、焊盘的尺寸设置都符合常规PCB生产的工艺要求，避免出现设计结构无法落地生产的问题。板上的各个元件安装位都做了精准的定位，不同功能的元件分区排布，电源区域和信号区域做了物理空间上的分隔，减少电源工作时对弱信号传输的干扰，接插件的位置设置在板体边缘，方便外部线缆的插拔操作，不需要额外拆解设备其他结构就能完成接线作业。

　　整体结构没有冗余的设计部分，每一处开槽、每一个固定位都对应实际组装与使用的需求，既保证了板卡本身的结构强度，不会在安装或使用过程中出现弯折断裂的情况，也最大化利用了板体空间，在有限的尺寸内集成了更多的功能元件，适配小型化电子设备的设计趋势。
