CA6140车床用十字星形调节安装支架

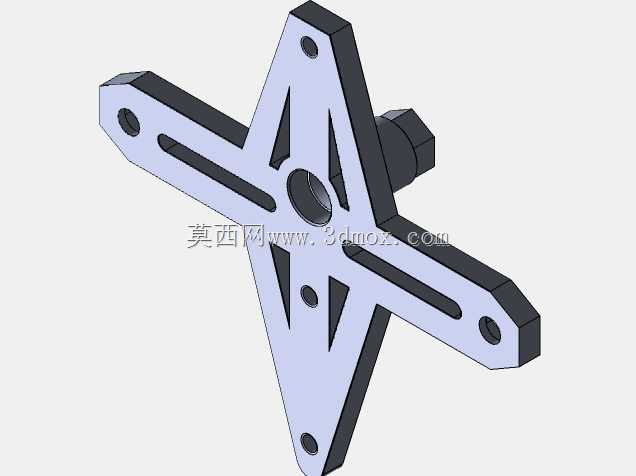

　　该零件为CA6140卧式车床配套的十字星形调节安装支架，主要用于车床进给系统周边辅助功能组件的安装定位，在普通车床的日常改装、功能拓展以及老旧设备维修替换场景中较为常用。从结构设计来看，整体采用十字星形对称布局，中心设置带台阶的通孔作为核心定位基准，四个延伸臂上分别开设长条形调节槽与端部安装孔，长槽可实现安装位置的双向微调，端部孔用于支架与安装基面的锁紧固定，臂身开设的三角形减重槽在不降低结构刚性的前提下有效减少了零件自重，同时避免了加工过程中材料的不必要浪费。零件背部带有凸台轴段，可直接插入车床床身或溜板箱对应的预制定位孔中，实现快速预定位，降低现场安装的找正难度。从安装边界来看，四个延伸臂的外端轮廓构成了零件的最大安装范围，

　　长槽的长度覆盖了常用的调节行程，能够适配不同尺寸规格的附属元件安装需求，中心孔的孔径与背部凸台的配合公差按照车床常用的IT7级精度设计，保证安装后支架的定位精度满足车床运行时的位置度要求。在实际使用场景中，这类支架常用来安装行程限位碰块、冷却管路固定座、辅助照明支架或者小型检测元件的安装基座，由于车床工作时存在持续的切削振动，支架的壁厚设计经过了刚性校核，臂身与中心基体的连接处做了圆弧过渡处理，避免应力集中导致的长期使用断裂问题。设计过程中优先考虑了加工工艺性，所有安装孔与槽位均可通过普通铣床、钻床完成加工，不需要特殊的定制刀具，适合单件小批量的维修配件生产，零件的各安装面均设置了合理的加工余量，

　　装配时可根据实际安装基面的情况进行少量修配，保证安装贴合度。对称的结构设计也让零件在安装时不需要区分特定方向，降低了现场装配的出错概率，长槽的宽度与常用的内六角圆柱头螺栓尺寸匹配，不需要额外定制紧固件，通用互换性较强。
