手摇式迷你齿轮传动演示教具结构

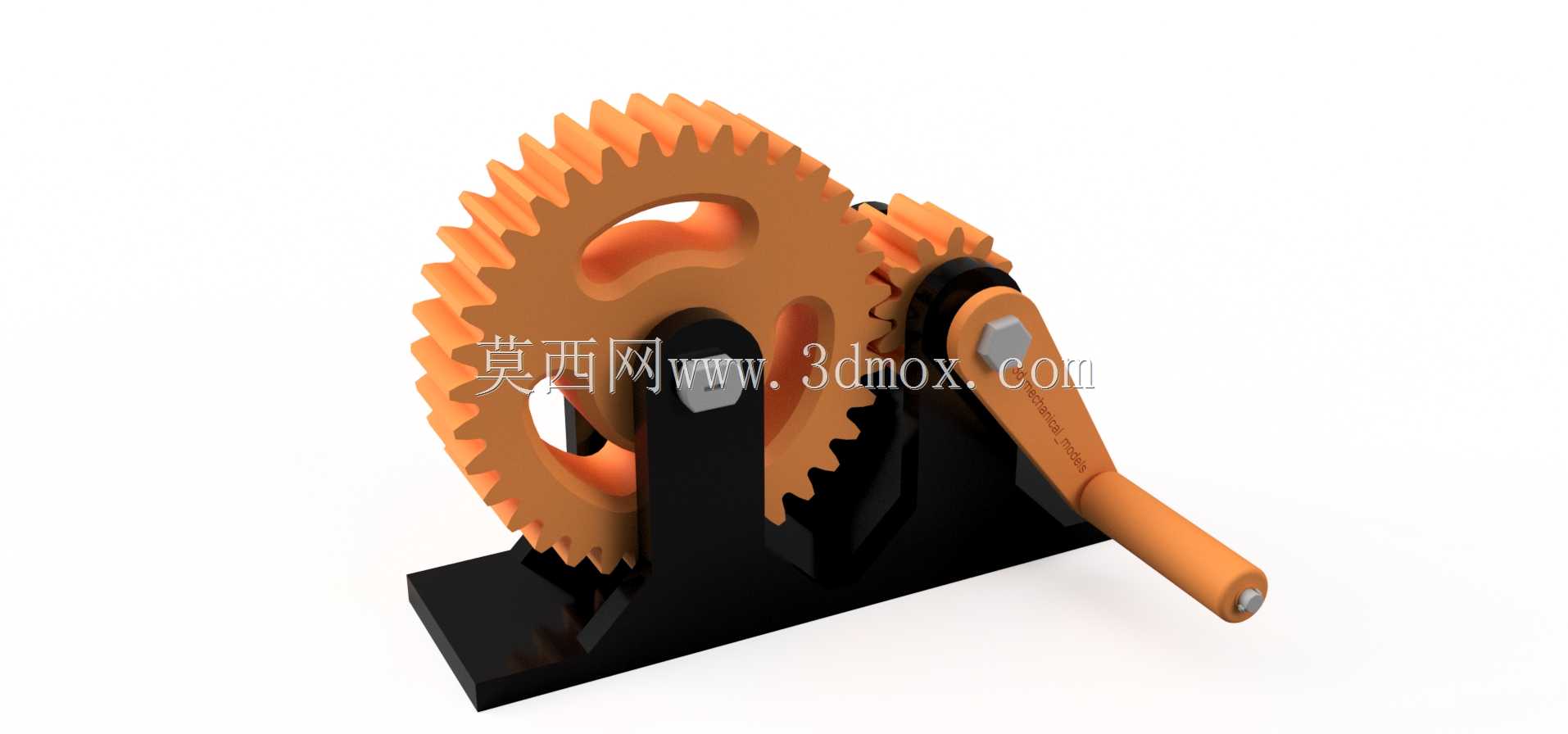

　　这套手摇齿轮结构常被用于机械基础教学场景，也可作为小型手动驱动机构的原型参考，在职业院校机械原理课堂、青少年科创实践活动中，能直观展示定轴齿轮啮合的传动逻辑，帮助学习者快速理解齿数比与转速、扭矩的对应关系，相比纯理论讲解，实体可操作的结构能大幅降低传动原理的理解门槛。结构采用支架式安装布局，黑色支撑座作为整个机构的安装基准，底部为平整安装面，可通过螺栓固定在工作台或者演示台面上，安装时需保证两个齿轮轴的平行度公差控制在合理范围，避免啮合过程中出现卡滞、齿面偏磨的问题。大齿轮与小齿轮的啮合齿数比为3:1，对应输入输出的转速比为1:3，扭矩传递则反向放大三倍，摇动手柄时，小齿轮作为主动轮带动大齿轮转动，整个传动过程平稳无冲击，

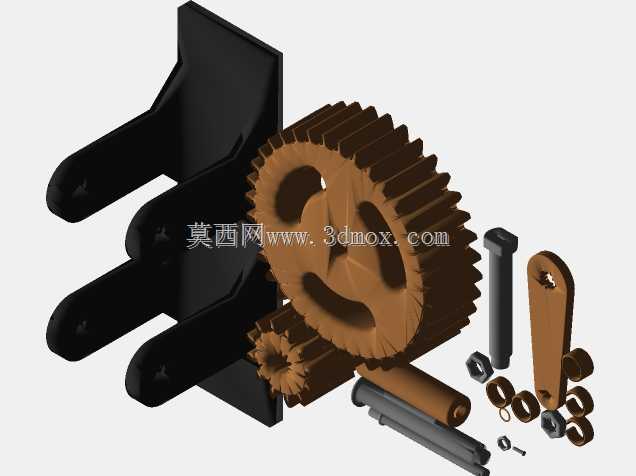

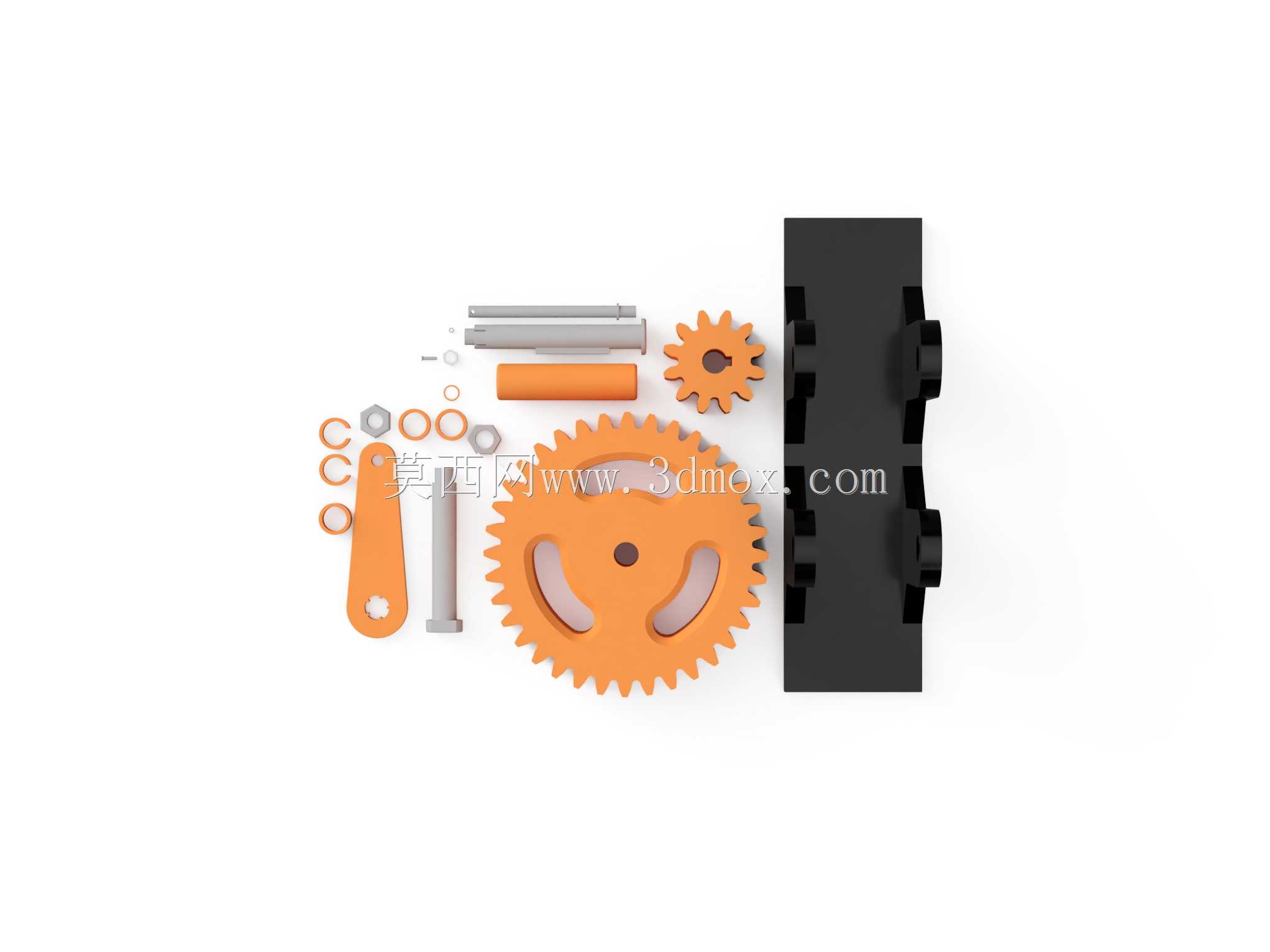

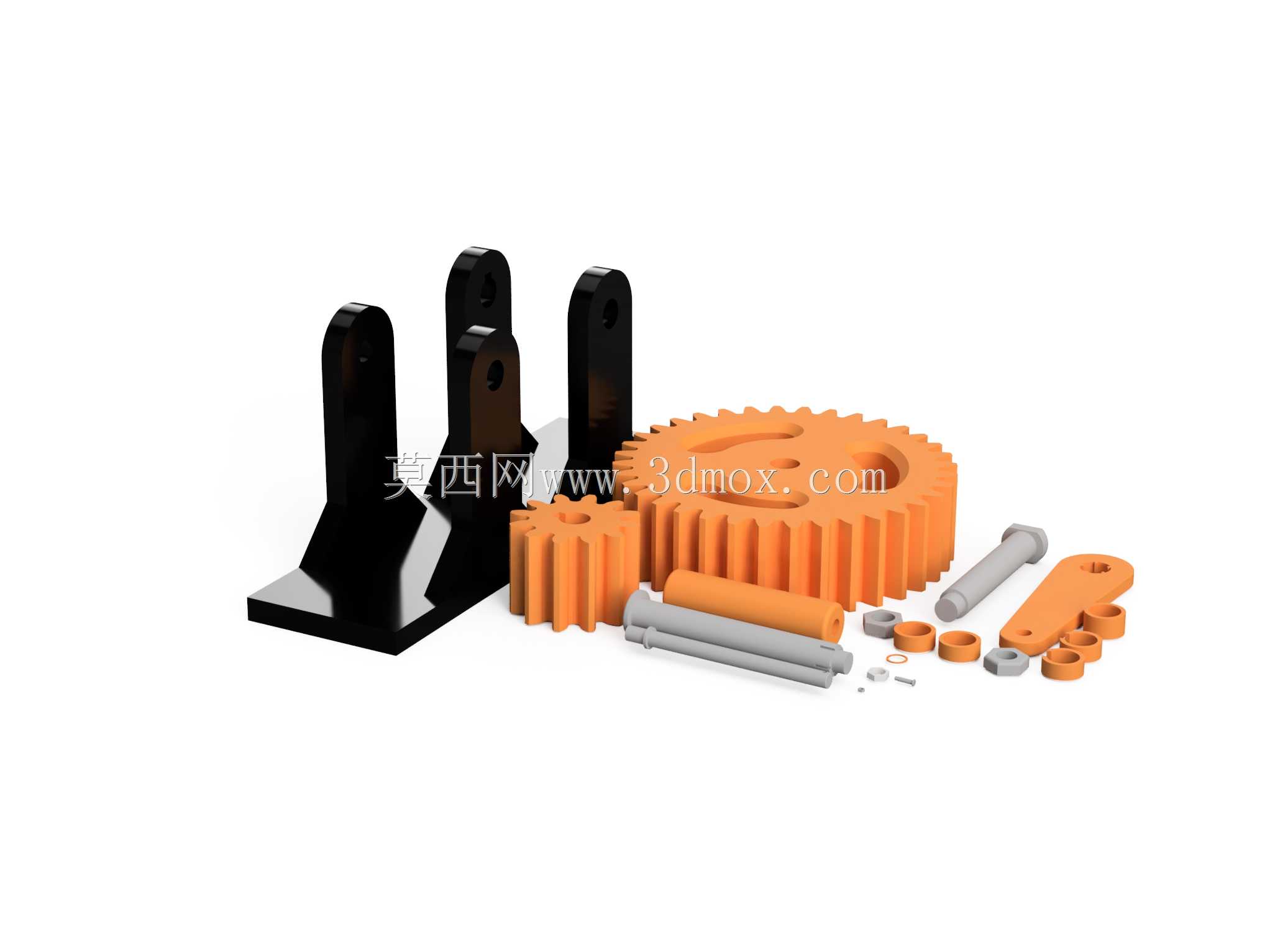

　　齿形采用标准渐开线设计，啮合重合度满足手动驱动的载荷需求，不会出现脱啮、跳齿的情况。设计过程中优先考虑了手动操作的人机合理性，摇臂长度经过适配，握持转动时的阻力处于舒适区间，不会因为减速比设置过大导致摇动手感过重，也不会因为比过小失去减速增扭的实际意义。支撑座的立板上预留了齿轮轴的安装孔位，轴与孔采用间隙配合，装配时可添加少量润滑脂降低转动阻尼，齿轮与轴之间采用键连接传递扭矩，避免转动过程中齿轮与轴发生相对滑动。整个结构的外形紧凑，占用安装空间小，不需要额外的动力输入，仅通过手动摇柄即可完成传动演示，除教学场景外，也可经过适配改造后用于小型手动进给机构、简易手摇驱动装置的设计参考，建模过程中严格按照渐开线齿形的参数生成齿廓，

　　保证齿面啮合的接触面积均匀，转动过程中没有明显的回差，支撑部分的结构做了加强处理，长期反复摇动手柄也不会出现支架变形、轴孔偏移的问题。手柄末端做了圆角处理，握持操作时不会硌手，摇臂与主动轴的连接位置设置了防松结构，避免频繁正反转操作时连接部位松动。
