乘用车多辐条铝合金轮毂配套橡胶轮胎三维设计

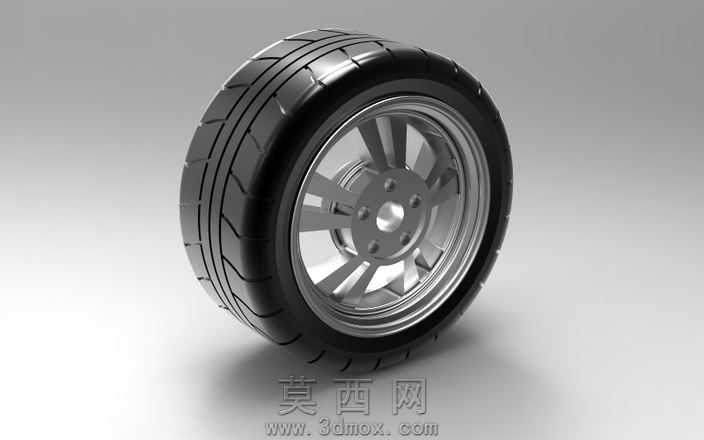

本作品为乘用车配套车轮总成的三维数字化设计成果，建模过程以真实量产乘用车子午线轮胎与铝合金轮毂的结构参数为参考基准，采用自底向上的建模逻辑完成整体装配搭建。建模阶段首先完成轮毂主体的结构构建：针对多辐条式铝合金轮毂的造型特征，先绘制轮辋的回转截面草图，通过回转特征生成轮辋的基础基体，精准还原轮辋与轮胎配合的胎圈座、轮缘、槽底的标准曲面弧度，保证轮辋部分的尺寸符合常规乘用车轮毂的装配公差要求；随后绘制单根辐条的截面轮廓，通过拉伸、拔模、倒圆角操作生成单根辐条实体，再通过圆周阵列命令完成全部辐条的均匀排布，同步完成轮毂中心安装孔、螺栓孔、中心定位凸台的细节切削，还原轮毂与车轴连接部位的精准结构，对辐条与轮辋、辐条与中心轮毂的衔接位置做平滑过渡处理，避免结构应力集中的设计缺陷。轮胎部分的建模以子午线轮胎的真实结构为依据，先绘制轮胎的外轮廓回转截面，通过回转生成轮胎基础胎体，再依据民用轿车轮胎的胎面花纹排布规律，绘制单组胎面花纹的沟槽草图，通过切除拉伸生成单组花纹结构，再通过圆周阵列完成整圈胎面花纹的排布，还原胎面纵向排水槽、横向防滑沟槽的立体结构，同时对胎侧的弧度、胎唇与轮辋配合的贴合曲面做精准匹配，保证轮胎与轮毂装配后无结构干涉。材质与渲染阶段，为轮毂部分赋予抛光铝合金材质，调整金属材质的反射率、粗糙度参数，还原铝合金轮毂亮面切削后的金属光泽与细微磨砂质感；为轮胎部分赋予耐磨橡胶材质，调整材质的漫反射颜色为深炭黑色，添加细微的表面颗粒纹理提升真实感，还原橡胶材质哑光、略带弹性的视觉特征。场景搭建采用浅灰色渐变背景，布置三点式布光方案，主光从侧上方打亮轮胎与轮毂的主体结构，辅光弱化暗部阴影，轮廓光勾勒轮毂边缘的金属高光，最终渲染出的成品清晰展现车轮总成的整体造型、结构细节与材质质感，可用于汽车底盘结构教学、整车装配模拟、汽车外观改装方案展示等场景，模型各部件结构独立可拆分，支持后续的结构受力仿真、装配干涉检查等拓展应用。
