三通式铰接连接机械构件三维设计

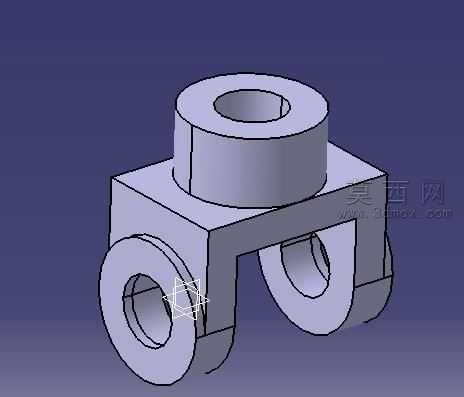

本机械构件采用三维参数化建模方式完成整体设计，建模过程中以结构功能实现为核心逻辑，首先确定构件的基准坐标系，依次完成上部竖向套筒、下部两个对称横向铰接耳座的轮廓草绘，通过拉伸、布尔运算完成主体基体的构建，再对各套筒的内孔、端面倒角、耳座衔接处的过渡圆角进行精细化特征处理，保证各结构尺寸的配合精度符合机械装配要求。渲染阶段采用哑光金属材质模拟实际钢制零件的表面质感，调整环境光与漫反射参数，清晰呈现构件的立体结构与轮廓边界，避免过度反光遮挡结构细节，同时通过线框辅助标识展示各孔位的同轴度、对称度形位公差基准，直观体现结构的设计精度。该构件整体为一体化铸造成型的结构设计，上部竖向套筒用于与竖向杆件实现套接固定，下部两个对称分布的带孔耳座用于穿装铰接销轴，实现与横向摆动部件的铰接连接，三个连接端的轴线呈空间垂直分布，可同时实现三个方向的部件连接与运动传递，衔接处采用加厚筋板结构提升整体刚性，避免受力时出现应力集中导致的结构变形。设计过程中充分考虑构件的实际装配场景，各套筒的内孔直径、耳座的销轴孔直径均按照通用机械连接件的标准尺寸系列设定，端面预留足够的装配压紧余量，耳座的间距尺寸匹配常规铰接部件的安装宽度，无需额外加工即可直接适配标准规格的销轴与杆件，同时对构件的棱边全部做倒钝处理，消除加工锐边带来的装配安全隐患。建模完成后通过干涉检查验证各装配空间的合理性，确保与配套杆件、销轴装配时无结构冲突，整体结构紧凑、受力路径清晰，可广泛应用于各类需要多向铰接连接的机械传动、支撑机构中，作为核心连接部件实现不同方向部件的运动衔接与载荷传递。
