精密台钳支撑固定支架结构设计

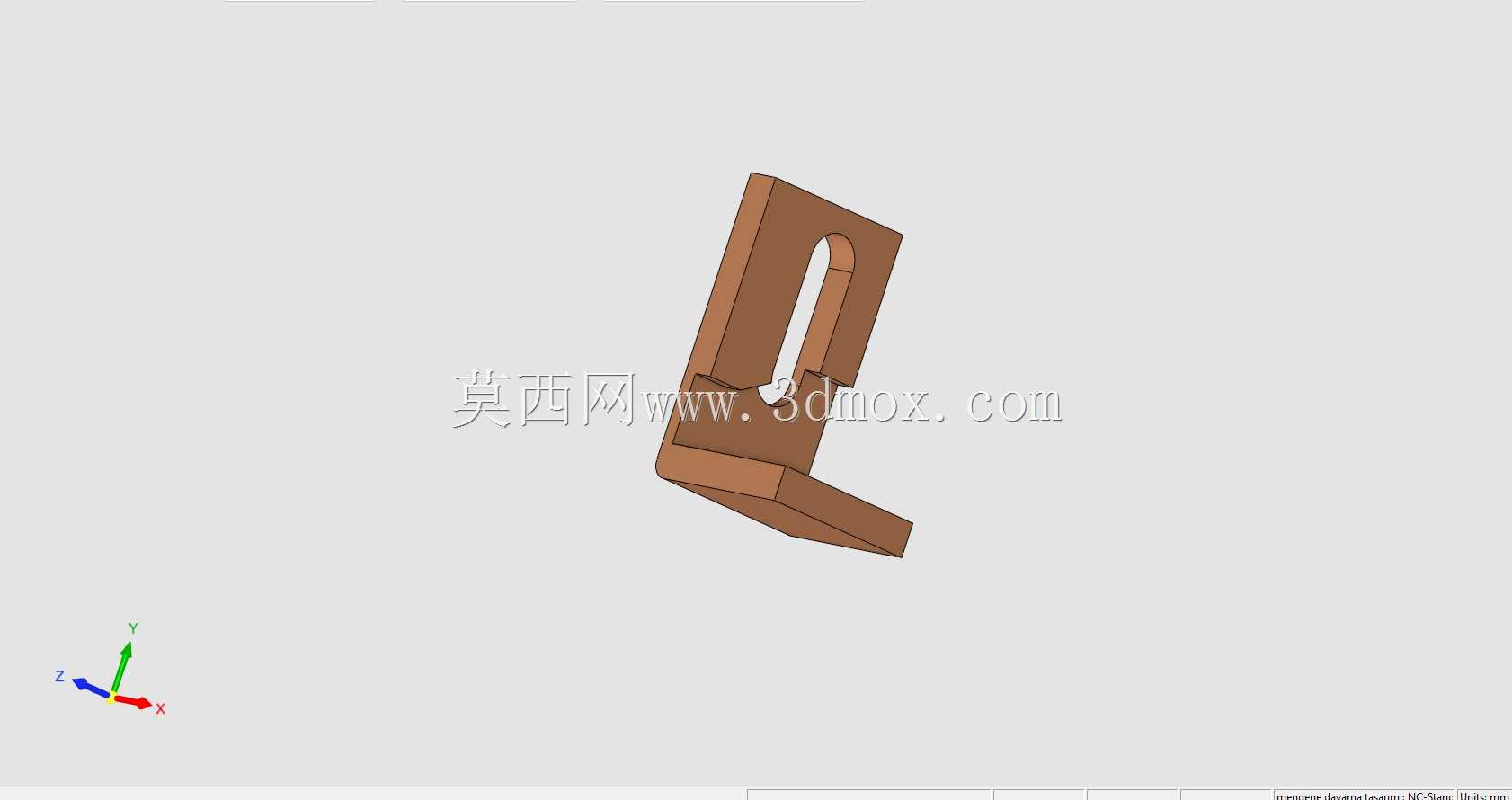

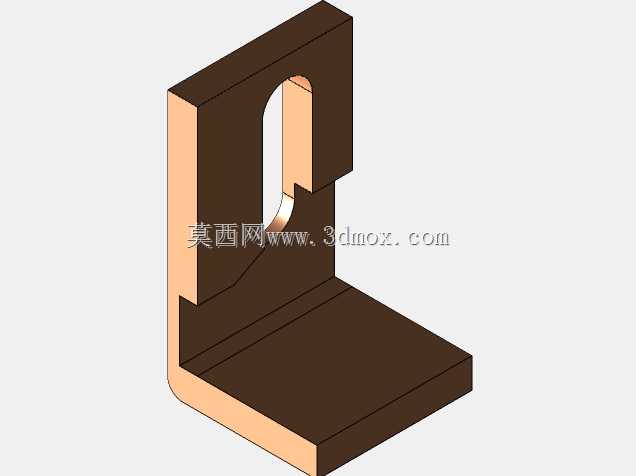

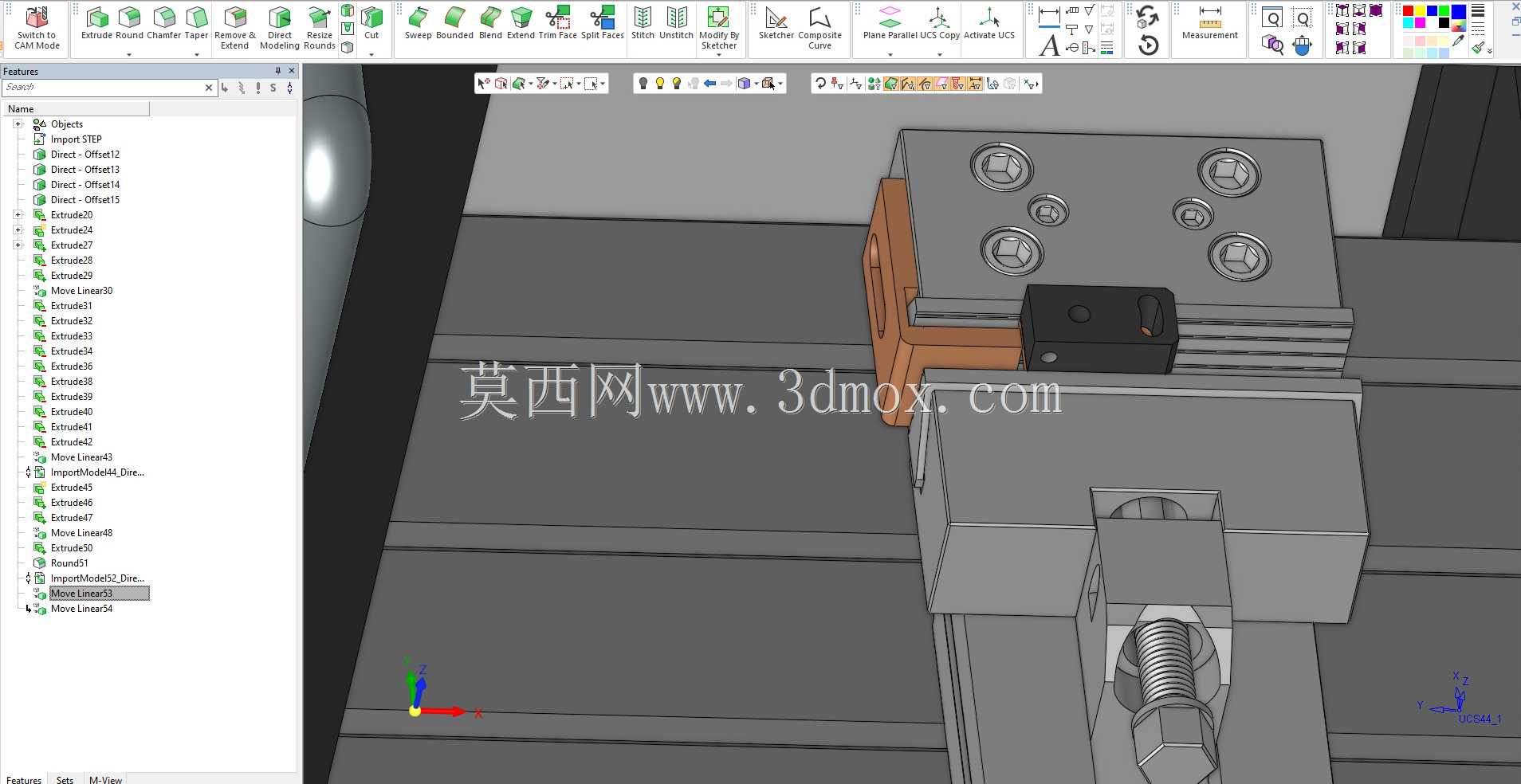

　　这款支撑支架主要面向精密机加工场景下的台钳辅助装夹需求，在小型零件铣削、钻孔、打磨等工序中，当待加工工件伸出台钳钳口长度较大、装夹悬伸量过长时，极易出现工件颤振、装夹松动甚至工件飞出的安全隐患，该支架可作为台钳的辅助支撑构件，抵靠在工件悬伸段的下方或侧方，抵消加工过程中刀具切削带来的径向冲击力，提升装夹系统整体刚性，减少加工振纹，保障零件加工精度。从结构设计来看，整体采用L型弯折的一体式构型，竖直段开设的长条形腰型孔是核心的调节结构，可适配不同高度的支撑需求，安装时可通过螺栓穿过腰型孔将支架固定在机床工作台或者台钳基座上，松开螺栓即可上下调整支架的支撑高度，调整到位后锁紧螺栓即可完成固定，无需额外制作适配垫块，

　　适配不同规格的机用台钳、手动台钳的装夹场景。水平段为直接与工件接触的支撑承载面，边缘做了小角度的倒角处理，避免尖锐棱边划伤工件已加工表面，同时也能减少支架与工件接触时的应力集中，防止薄壁工件被顶压变形。材质选型上推荐采用轧制钢材或者工业铸铁制作，钢制件可通过表面淬火处理提升支撑面的耐磨性能，长期受工件摩擦、切削液腐蚀也不易出现凹陷、锈蚀问题，铸铁件则自带良好的阻尼特性，可进一步吸收切削过程中的振动，更适合高精度磨削、精铣工序的辅助支撑使用。安装边界方面，支架竖直段的腰型孔调节行程覆盖常规台钳钳口高度0-120mm的调节范围，水平支撑面的宽度可覆盖大部分小型精密零件的悬伸支撑需求，

　　安装时需注意保证支撑面与台钳钳口的支撑平面处于同一水平高度，避免出现支撑点过高顶弯工件、或者支撑点过低无法起到承载作用的问题。在实际车间使用场景中，这类支架除了配合台钳使用外，也可单独作为工装挡块、工件定位块使用，在批量零件加工时，可将多个支架固定在工作台T型槽内，作为工件侧向定位的基准，快速完成工件的装夹定位，减少每次装夹的找正时间，提升小批量零件的加工效率。结构上没有多余的复杂构型，整体加工难度低，普通铣床即可完成全部加工工序，制造成本低廉，适合车间机加工位自行制作配置，也可作为台钳的标配附件随设备一同配发，针对不同的加工场景，还可在水平支撑面上加装尼龙垫块、铜质垫块，避免划伤铝件、铜件等软质材质工件的表面，适配不同材质零件的装夹支撑需求。
